CAN中继模块价格：CAN中继模块的特点

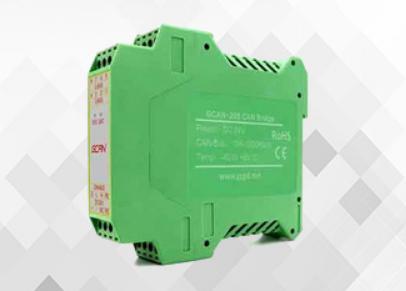

CAN中继模块可延长CAN总线通讯距离。在多机监控、发电机组多机并联应用中解决远距离通讯的问题。模块具有CAN总线转光纤、RS485转光纤、CAN总线中继功能。CAN中继模块是可被实现的复杂网络结构的基础设施组件。

一个CAN中继模块可以连接相互不同的比特率或协议的CAN网络和实现CAN-bus网络的中继功能。它是基于存储（修改）转发原理，CAN消息被接收到的子网络，然后传送到另一子网，还可以使用翻译和过滤规则，允许要进行的子网络之间协议的移植。

一、CAN中继模块的功能特点

1、CAN中继模块总线路由器可根基客户需求，能够定义转发规约，能够任意编程。

2、可通过串口连接到PC来配置。通过设备自带的配置软件设置CAN通道波特率、CAN消息接收滤波等，使用简单，支持即时生效。

3、设备端口之间相互电气隔离，端口和电源之间电气隔离，最大1000V。另外，ESD保护电压最大8kV，符合IEC60601-1标准。它使用DIN导轨外壳安装且支持-40℃-85℃温度范围，使得该模块特别适用于工业环境。

4、CAN中继模块的两个CAN通道可以在不同波特率下工作，CAN通道均符合CAN2.0A和CAN2.0B规范。支持透明的、协议独立的CAN消息传输，适用于多种应用。

5、可用于CANopen、SDS、J1939、DeviceNet等各种高层协议。CAN中继模块还可以配置CAN消息接收滤波器，这样可以保证只有需要的数据通过中继器传输到其他CAN网络上。

二、CAN中继模块的连接

1、CAN中继模块与PC的连接

CAN中继模块使用USB接口用PC端软件配置参数，接口卡的USB接口符合USB2.0全速协议规范，可以与具有USB1.1标准、USB2.0标准、USB3.0标准的PC机连接通讯。

CAN中继模块接口卡与 PC 的连接方式如下：用螺丝刀撬动绿色外壳，拿掉外壳主体，通过Mini-USB电缆直接连接PC的USB接口。

驱动、软件正常安装后，将设备插入PC的USB接口，即可在PC设备管理器中发现新USBCAN设备，如无黄色叹号或问号即表示设备驱动正常，USBCAN设备已与PC正常连接。

2、CAN中继模块与CAN-bus的连接

CAN中继模块接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。

CAN-bus网络采用直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。

3、CAN中继模块的总线终端电阻

为了增强CAN通讯的可靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻。终端匹配电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。

4、系统状态指示灯

CAN总线中继模块具有1个SYS指示灯，用来指示设备的运行状态，1个DAT指示灯，用来指示数据传输。

CAN总线中继模块上电后，系统初始化状态指示灯SYS点亮，表明设备已经供电，系统正在初始化；否则，表示系统存在电源系统故障。

CAN1端与CAN2端均连接正常后，当总线间有数据在传输时，数据信号指示灯DAT会闪烁。

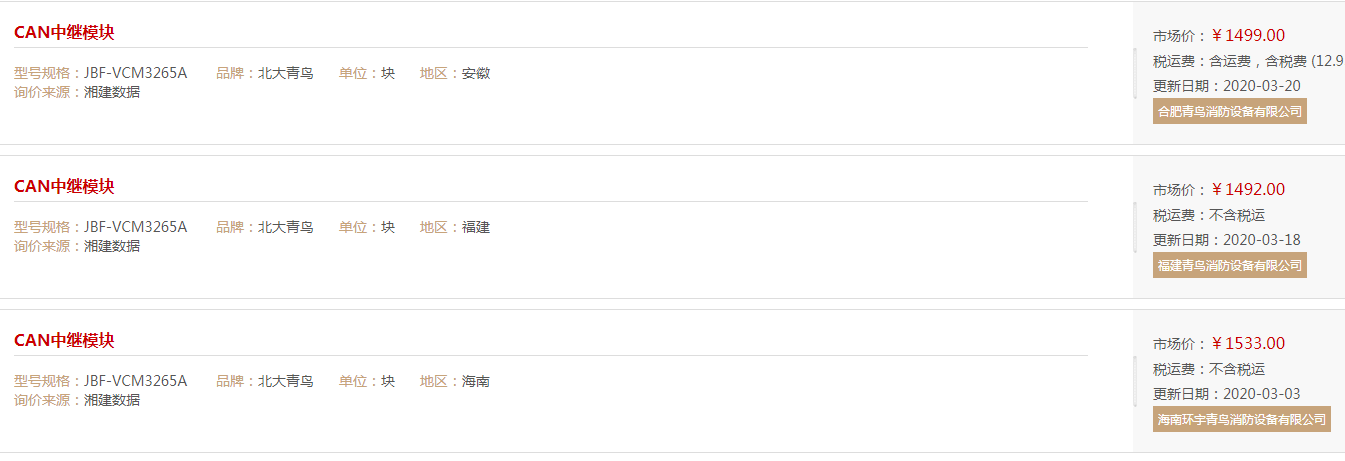

二、CAN中继模块的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
