光纤连接盘的价格：光纤连接盘的功能特点

光纤连接盘是光纤与光纤之间进行可拆卸可活动的连接器件，把光纤的两个端面精密对接起来，使得发射光纤输出的光能量最大限度地耦合到接收光纤中去，并使介入光链路对系统造成的影响减到最小，这是光纤连接盘的基本功能。在一定程度上，光纤连接盘影响了光传输系统的可靠性和各项性能。

一、光纤连接盘的分类

1、MC连接盘

2012年国内通讯公司自主研发了一款比LC连接盘体积更小，密度更高的MC连接盘。日海MC光纤活动连接盘是一种高密度单芯光纤活动连接盘，适用于各种高密度场合，如大容量中心机房和高密度数据中心。 MC光纤活动连接盘密度高，在相同的空间内最高可达到LC连接盘的两倍，堪称世界体积最小、密度最高的一款连接盘。

2、MU型连接盘

MU（Miniature unit Coupling）连接盘是以使用最多的SC型连接盘为基础，该连接盘采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT已经开发了MU连接盘系列。它们有用于光缆连接的插座型连接盘（MU-A系列）；具有自保持机构的底板连接盘（MU-B系列）以及用于连接LD/PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接盘的需求也将迅速增长。

3、FC型光纤连接盘

FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接盘，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接盘结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接盘做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

4、SC型光纤连接盘

这种光纤连接盘外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接盘价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

5、双锥型连接盘（Biconic Connector）

这类光纤连接盘中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。DIN47256型光纤连接盘这是一种由德国开发的连接盘。这种连接盘采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接盘相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。另外，这种连接盘的机械精度较高，因而介入损耗值较小。

6、MT-RJ型连接盘

MT-RJ带有与RJ-45型LAN电连接盘相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接盘端面光纤为双芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接盘。

LC型连接盘是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接盘的密度。当前，在单模SFF方面，LC类型的连接盘实际已经占据了主导地位，在多模方面的应用也增长迅速。

二、光纤连接盘的功能特点

光纤连接盘的功能首先是光学性能，此外还要考虑光纤连接盘的互换性、重复性、抗拉强度、温度和插拔次数等。

1、互换性、重复性

光纤连接盘是通用的无源器件，对于同一类型的光纤连接盘，一般都可以任意组合使用、并可以重复多次使用，由此而导入的附加损耗一般都在小于0.2dB的范围内。

2、抗拉强度

对于做好的光纤连接盘，一般要求其抗拉强度应不低于90N。

3、温度

一般要求，光纤连接盘必须在-40oC~+70oC的温度下能够正常使用。

4、插拔次数

使用的光纤连接盘基本都可以插拔l000次以上。

5、光学性能：对于光纤连接盘的光性能方面的要求，主要是插入损耗和回波损耗这两个最基本的参数。

插入损耗（InsertionLoss）即连接损耗，是指因连接盘的导入而引起的链路有效光功率的损耗。插入损耗越小越好，一般要求应不大于0.5dB。

回波损耗（ReturnLoss,ReflectionLoss）是指连接盘对链路光功率反射的抑制能力，其典型值应不小于25dB。实际应用的连接盘，插针表面经过了专门的抛光处理，可以使回波损耗更大，一般不低于45dB。

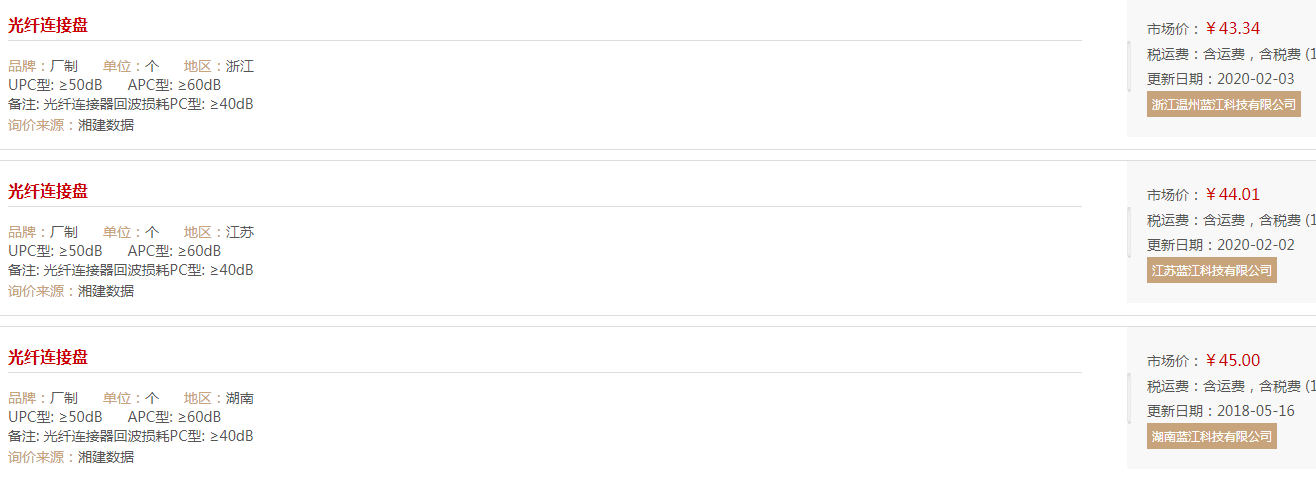

三、光纤连接盘的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
