监控存储一般指的是高清监控视频储存解决方案。高清监控储存解决方案是根据高清监控视频储存的特点，以存储区域网络(SAN)为架构的解决方法。



一、监控存储的特点



监控视频存储大多是以超大数据流为代价，因此对于高清视频需要有足够的存储空间。选择什么样的高清存储系统和方案将直接影响视频流畅度、系统稳定性等一系列因素，因此有必要对高清视频监控的存储特点进行分析。



1、需要大容量



高清监控摄像头录像存储数据量大，客户一般要求录像存储的时间不少于7天，存储路数多(多达几干路、上万路)，导致需要的存储空间非常大，投人的成本高且随着图像存储时间的增加，存储容量需求呈线性的、爆炸性的增长，因此视频监控系统存储必须支持大容量，且容量具有高扩展性，满足长时间大容量视频图像存储的需求。



2、可以低帧率存储



视频监控对存储的性能要求不高，存储的录像大多为非关键性数据，对存储的可靠性要低于网管、配置、生产经营性数据。大部分视频监控应用以事后取证为主，实时监控为辅，这就要求保证录象存储的实时性及可靠性，尽可能将录像存储中断的风险降到最低；且要保证录像回放的图像质量，为减少存储空间，可降低帧率存储。



3、流媒体读写方式不同



实时监控点图像以流媒体方式将数据写入存储设备，客户端回放时以流媒体方式来读取已存储的视频文件。这种读写方式与普通数据库系统或文件服务器系统中存储采用的小数据块或文件级读写方式有所不同。视频监控需要能够满足长时间连续数据写操作，读操作相对较少，即实时录像频繁，但录像回放相对较少。



4、检索要方便快捷



录像资料检索要方便、快捷，快速定位录像资料。存储的主要解决方案包括直连式存储(DAS)，储区域网络(SAN)、网络接入存储(NAS)等3种。DAS是架构比较简单的存储系统，但是其未实现存储和转发的分离，对服务器性能要求比较高。由于DAS对于距离的限制性，扩容比较困难，不太适合广域网的“全球眼”大容量要求的业务平台。NAS在性能上已经有了很大的提高，但是其设计上还是以文件共享为主，文件系统查询缓慢，容量不可管理，数据越来越多时甚至会出现无法调用的情况，不适合流媒体特别是监控的应用。SAN又可分为FCSAN和IPSAN，其中FCSAN更多用于数据中心局域范围内高带宽、低时延的IT系统，而且建设成本高，不适合于视频监控系统，而IPSAN在成本、网络距离、系统性能等多方面都更加适合广域网、大容量的视频监控存储系统。



IPSAN架构的出现使得服务器和存储能够更大限度地发挥出性能，无论是服务器的扩容或者存储的扩容都变得简单，存储和转发的分离是平台对服务器的要求降低，SAN架构是以块增量存储的，查询快，容量可以管理、可以运营，适合大系统，数据调用反应时间短，不存在时间差，成为视频监控存储解决方案的首选。



二、监控存储的三种存储方式



1、NVR存储



NVR是(即网络硬盘录像机)的缩写。NVR最主要的功能是通过网络接收IPC（网络摄像机）设备传输的数字视频码流， 并进行存储、管理，从而实现网络化带来的分布式架构优势。简单来说，通过NVR，可以同时观看、浏览、回放、管理、存储多个网络摄像机。摆脱了电脑硬件的牵绊，再也不用面临安装软件的繁琐。



现在市场上面也有少量的128路的NVR，因为NVR是x86架构储存+监控软件，他本身也有磁盘阵列功能。



NVR主要用于中小型监控的方案中，但对于大型监控应用来说，NVR他短板大于他的优势， 监控点多，码流大，压力高，容量大等问题，都会使它使用起来力不从心，而对于大型公共监控的要考虑其扩展性、易管理性，所以采用IP SNA或CVR的存储方式。



2、ip-san存储



IP-SAN，即基于IP以太网络的SAN存储架构，它使用iSCSI协议传输数据，直接在IP网络上进行存储，iSCSI协议就是把SCSI命令包在TCP/IP 包中传输，即为SCSI over TCP/IP。



IP SAN也算是SAN的一种，只是服务器和存储之间通过网络交换机互联，性能不算最好，但不受距离的限制，ip存储应用十分广泛，一般也可作为大型监控存储。



IP-SAN可以将存储设备分成一个或多个卷，并导出给前端应用客户端，客户端计算机可以对这些导过来的卷进行新建文件系统（格式化）操作。客户端计算机对这些卷的访问方式为设备级的块访问，IP-SAN通过把数据分成多个数据块(Block)并行写入/读出磁盘，块级访问的特性决定了iSCSI数据访问的高I/O性能和传输低延迟。



简单的说，它是以块作为存储的，你可以认为它是含阵列功能的硬盘，其实就是磁盘阵列+硬盘。相比较nvr存储来说，ip-SAN一般会与流媒体服务器一起使用。



其中流媒体服务器的作用是为了有效的解决多用户同时访问同一实时视频数据信息时对网络带宽重复占用的问题，充分节省网络带宽资源，有效降低网络阻塞的发生，需要在联网监控中心配备一台流媒体服务器。



IP-SAN存储模式具有如下特点：



（1）具有高带宽“块”级数据传输的优势。



（2）基于TCP/IP，IP网络技术成熟，具有TCP/IP的所有优点，如可靠传输，可路由等，减少了配置、维护、管理的复杂度。



（3）可以通过以太网来部署iSCSI存储网络，易部署，成本低。



（4）易于扩展，当需要增加存储空间时，只需要增加存储设备即可完全满足，扩展性高。



（5）数据迁移和远程镜像容易，只要网络带宽支持，基本没有距离限制，更好的支持备份和异地容灾。



3、CRV存储



CVR存储模式可支持视频流经编码器直接写入存储设备，省去存储服务器成本，避免服务器形成单点故障和性能瓶颈，独特的数据结构确保监控服务的高稳定和高性能。



而CVR是安防监控专用的视频存储设备。CVR是TCP/IP上的视频流改写成流数据结构直接写到磁盘里，所以磁盘里存的不是文件，没有碎片。



CVR存储模式的特点：



（1）前端直写统一管理



海康CVR存储模式可支持视频流经编码器直接写入存储设备，省去存储服务器。可通过集中管理平台可实现多网络存储设备的集中化管理和状态监控；可以实现业务系统中存储设备的集中配置、管理，实时监控存储设备单元工作状态及其对应可管理的设备部件、运行协议、RAID组等内容；集中报警管理支持对存储设备的定期状态巡检功能，对系统运行状态、阵列运行、ISCSI、HTTP、CIFS、SCSI通道等状态进行实时监控、集中显示。



（2）简化网络结构



海康CVR存储模式通过前端编码设备直接写入存储设备中，不需要存储服务器，简化网络结构，解放原有设计中存储服务器与存储设备之间网络压力问题。



（3）独有的流媒体文件系统保护技术



海康CVR存储模式采用独特的VSPP—视频流预保护技术，彻底解决由于断电断网引起的文件系统不稳定甚至文件系统损坏而导致的监控服务停止、数据只读或丢失等故障问题。



海康CVR存储模式采用自身独有的数据块管理结构和容错机制，脱离对服务器端文件系统的依赖，避免其文件系统损坏对监控业务系统造成影响，提供更加稳定、高效的管理方式。



（4）高效的磁盘碎片免疫技术



海康CVR存储模式采用磁盘预分配与延迟分配技术相结合，首先查找空闲空间区域并用于存储新数据的过程，最大程度地提高系统性能和避免磁盘碎片。同时，结合高效的碎片整理程序，在系统空闲时对磁盘碎片进行整理，改善系统的性能。

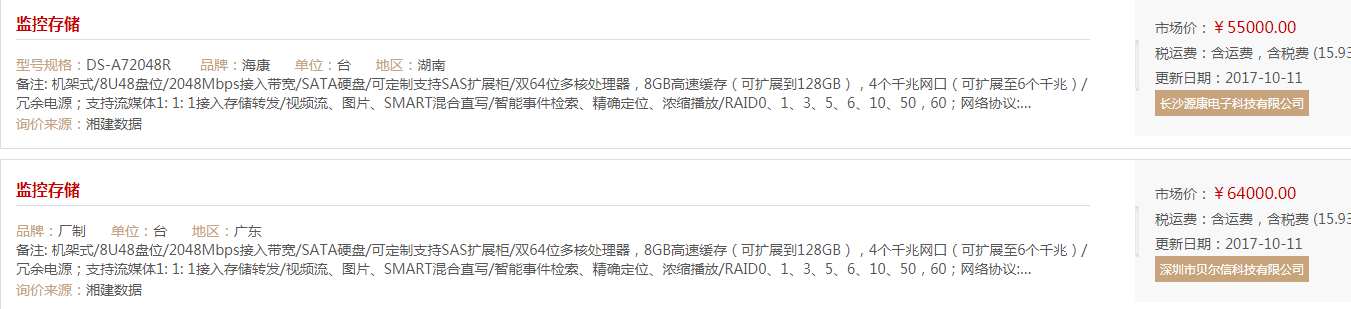

三、监控存储的市场价格参考
