交换机光模块由光接口、功能电路、光电子器件等组成，是一种光信号与电信号的转换设备。光电子器件包括发射和接收两部分，光模块的作用就是发送端把电信号转换成为光信号，通过光纤传送后，接收端再把光信号转换成为电信号。





一、交换机光模块的分类



1、按功能分



可分为光接收模块，光发送模块，光收发一体模块和光转发模块等。



光收发一体化模块主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV 转换以及限幅放大判决再生功能，此外还有防伪信息查询、TX-disable 等功能，常见的有：SFP、SFF、SFP+、GBIC、XFP 、1x9等。



光转发模块除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。常见的光转发模块有：200/300pin，XENPAK，以及X2/XPAK等。



2、按参数分



光模块可分为插拔性光模块、热插拔光模块和非热插拔光模块。



3、按传输速率分



传输速率指每秒传输比特数，单位Mb/s 或Gb/s。光模块产品涵盖了以下主要速率：低速率、百兆、千兆、2.5G、4.25G，4.9G，6G，8G，10G和40G。



4、按封装分



光模块的封装形式包括SFP、GBIC、XFP、Xenpak、X2、1X9、SFF、200/3000pin、XPAK。



（1）XFP（10 Gigabit Small Form Factor Pluggable）是一种可热交换的，独立于通信协议的光学收发器，用于10G bps的以太网，SONET/SDH，光纤通道。

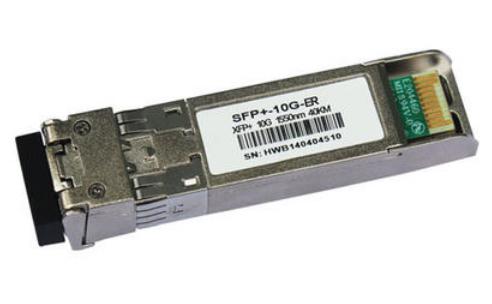

（2）小型可插拔收发光模块(SFP)，目前应用最广阔。



（3）GigacBiDi系列单纤双向光模块利用的是WDM技术实现一根光纤传输双向信息号(点到点的传输。尤其是光纤资源不足，需要1根光纤传双向信号)。GigacBiDi包括SFP单纤双向（BiDi），GBIC单纤双向（BiDi），SFP+单纤双向（BiDi），XFP单纤双向（BiDi），SFF单纤双向（BiDi）等等。



（4）RJ45电口小型可插拔模块，又称电模块或者电口模块。



（5）SFF根据其管脚又分为2x5，2x10等。



（6）千兆以太网接口转换器(GBIC)模块。



（7）无源光网PON( A-PON，G-PON， GE-PON)光模块。



（8）40Gbs高速光模块。



（9）SDH传输模块(OC3，OC12，OC48）。



（10）存储模块，如4G，8G等。



二、交换机光模块怎么配



1、10G SFP+万兆光模块与交换机之间的连接



依次将4块10G SFP+光模块插入一台交换机的10-Gbps SFP+端口中，再将一块40G QSFP+光模块插入另一台交换机的40-Gbps QSFP+端口中，最后在中间以一根分支光纤跳线进行连接。



该连接方式主要实现了网络从10G向40G的扩展，可快速、简便的满足数据中心的网络升级需求。



2、BIDI SFP+万兆单纤双向光模块与交换机之间的连接



将光模块分别插入两台交换机的SFP+端口中，再用与光模块连接口对应的LC光纤跳线将两台交换机上的光模块进行连接。



该连接方式有效的实现了最简单经济的数据连接，可应用于数据中心、企业布线以及电信运营传输的以太网连接中。



3、CWDM SFP+万兆光模块与交换机之间的连接



该连接方式用了中继箱、光纤收发器、CWDM粗波分复用器等来将光模块与交换机进行连接，实现了将10G万兆以太网交换机上的RJ45电口转换为CWDM粗波分复用器需要的CWDM波长。



4、DWDM SFP+万兆光模块与交换机之间的连接



将光模块插入交换机SFP+端口中，再用铠装光纤跳线将其与DWDM密波分复用器进行连接。



该连接方式实现了长途传输中对光信号的保护，能最大程度的降低光波损耗，适用于长距离的光信号传输。
