可编程逻辑控制器的价格：可编程逻辑控制器的工作原理

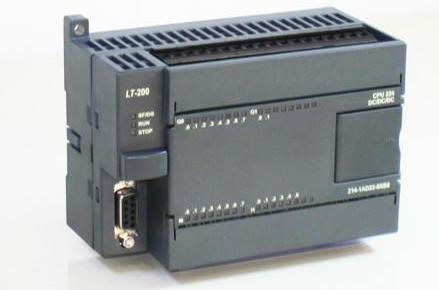

可编程逻辑控制器（简称PLC）是一种具有微处理器功能，专用于工业自动化控制的数字运算控制器，它可以将控制指令随机载入内存进行储存和执行。可编程逻辑控制器由CPU、指令及数据内存、输入/输出接口、电源、数字模拟转换等功能单元组成。

早期的可编程逻辑控制器只有逻辑控制的功能，所以被命名为可编程逻辑控制器，后来随着不断地发展，这些当初功能简单的计算机模块已经有了包括时序控制、模拟控制、逻辑控制、多机通信等各类功能，名称也改为可编程控制器(Programmable Controller)，但是由于它的简写PC与个人电脑(Personal Computer)的简写相冲突，加上习惯的原因，人们还是经常使用可编程逻辑控制器这一称呼，并仍使用PLC这一缩写。

一、可编程逻辑控制器的工作原理

当可编程逻辑控制器投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间，可编程逻辑控制器的CPU以一定的扫描速度重复执行上述三个阶段。

1、输入采样

在输入采样阶段，可编程逻辑控制器以扫描方式依次地读入所有输入状态和数据，并将它们存入I/O映象区中的相应的单元内。输入采样结束后，转入用户程序执行和输出刷新阶段。在这两个阶段中，即使输入状态和数据发生变化，I/O映象区中的相应单元的状态和数据也不会改变。因此，如果输入是脉冲信号，则该脉冲信号的宽度必须大于一个扫描周期，才能保证在任何情况下，该输入均能被读入。

2、用户程序执行

在用户程序执行阶段，可编程逻辑控制器总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时，又总是先扫描梯形图左边的由各触点构成的控制线路，并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算，然后根据逻辑运算的结果，刷新该逻辑线圈在系统RAM存储区中对应位的状态；或者刷新该输出线圈在I/O映象区中对应位的状态；或者确定是否要执行该梯形图所规定的特殊功能指令。

在用户程序执行过程中，只有输入点在I/O映象区内的状态和数据不会发生变化，而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化，而且排在上面的梯形图，其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用；相反，排在下面的梯形图，其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

在程序执行的过程中如果使用立即I/O指令则可以直接存取I/O点。即使用I/O指令的话，输入过程映像寄存器的值不会被更新，程序直接从I/O模块取值，输出过程映像寄存器会被立即更新，这跟立即输入有些区别。

3、输出刷新

当扫描用户程序结束后，可编程逻辑控制器就进入输出刷新阶段。在此期间，CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路，再经输出电路驱动相应的外设。这时，才是可编程逻辑控制器的真正输出。

二、可编程逻辑控制器的功能特点

1、组态灵活

由于PLC采用积木式结构，用户只需要简单地组合，便可灵活地改变控制系统的功能和规模，因此，可适用于任何控制系统。

2、运行速度快

由于PLC的控制是由程序控制执行的，因而不论其可靠性还是运行速度，都是继电器逻辑控制无法相比的。

3、可靠性高

由于PLC大都采用单片微型计算机，因而集成度高，再加上相应的保护电路及自诊断功能，提高了系统的可靠性。

3、安装方便

与计算机系统相比，PLC的安装既不需要专用机房，也不需要严格的屏蔽措施。使用时只需把检测器件与执行机构和PLC的I/O接口端子正确连接，便可正常工作。

4、编程容易

PLC的编程多采用继电器控制梯形图及命令语句，其数量比微型机指令要少得多，除中、高档PLC外，一般的小型PLC只有16条左右。由于梯形图形象而简单，因此容易掌握、使用方便，甚至不需要计算机专业知识，就可进行编程。

5、输入/输出功能模块齐全

PLC的最大优点之一，是针对不同的现场信号（如直流或交流、开关量、数字量或模拟量、电压或电流等），均有相应的模板可与工业现场的器件（如按钮、开关、传感电流变送器、电机启动器或控制阀等）直接连接，并通过总线与CPU主板连接。

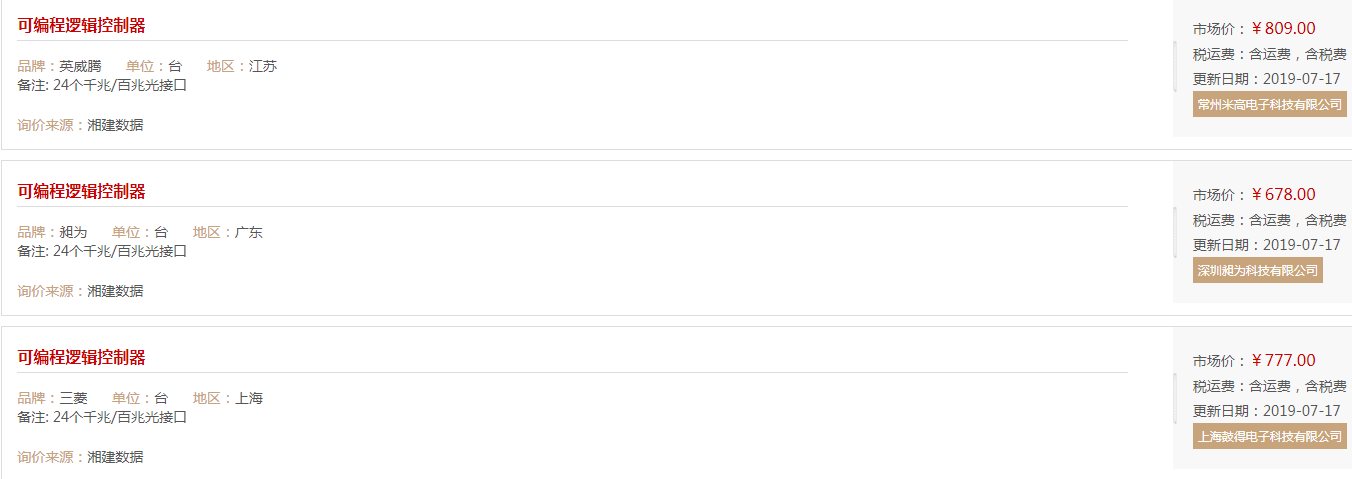

三、可编程逻辑控制器的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
更多材价查询需求，请登录融建网材价数据栏目查询
