框式搅拌机的价格：框式搅拌机选型规格

框式搅拌机是桨式搅拌器的变形升级产品，它的结构比较坚固，搅动物料量大。釜壁与框式搅拌机的间隙较小，有利于传热过程的进行，常用于高浓度淤浆和沉降性淤浆、晶析操作、高粘度液体的搅拌。框式搅拌机一般使用于粥状物料的搅拌，搅拌转数以60-130r/min为宜，适用的最高黏度为200～300Pa·s。

一、框式搅拌机的工作原理

框式搅拌机直径较大，一般取反应器内径的2/3～9/10，50～70r/min。框式搅拌机与釜壁间隙较小，有利于传热过程的进行，快速旋转时，搅拌器叶片所带动的液体把静止层从反应釜壁上带下来；慢速旋转时，有刮板的搅拌器能产生良好的热传导。

框式搅拌机与搅拌轴的连接方式类似于桨式，即叶轮与搅拌轴连接的一端制成半圆状的轴环，然后两侧叶片的两个半圆环用螺栓在搅拌轴上夹紧，同时用穿轴螺栓来固定叶片与搅拌轴。由于叶轮的外廓尺寸大，为便于装拆，叶片之间多数是螺栓连接。叶轮以扁钢、角钢制造居多，为了提高叶轮的强度，也可采用加筋的钢板。

搅拌轴与横档、竖条之间采用装配或者焊接连接起来，当搅拌轴被减速电机驱动旋转时，带动物料实现不同高度上的水平环向流动，横档、竖条对物料形成有效分割，达到强制搅拌分散的工艺效果。

二、框式搅拌机选型规格

1、框式搅拌机的组成

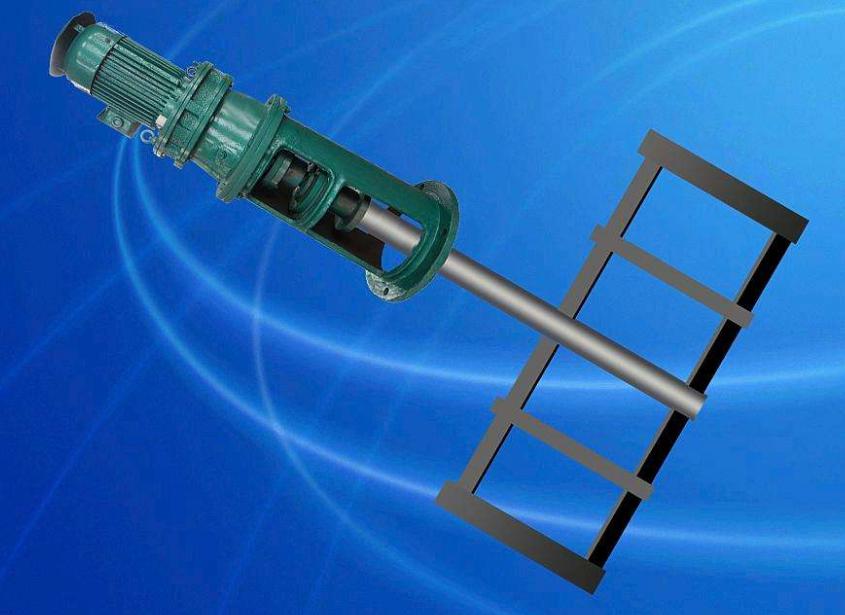

框式搅拌机通常由驱动电机、减速机、联轴器、机架、密封、搅拌轴、搅拌器组成。

驱动电机有：三相异步电动机、防爆电机、变频电机、气动马达、液压马达等。

减速机有：摆线针轮减速机、斜齿轮减速机、蜗轮蜗杆减速机、锥齿轮减速机、平行轴减速机、皮带盘减速等。

密封形式有：填料密封、机械密封、磁力密封等。

2、搅拌器的形式

搅拌器根据物料属性和搅拌目的不同，通常有：推进式搅拌器、桨式搅拌器、锚（框）式搅拌器、开启涡轮式搅拌器、分散盘式搅拌器等等形式。

3、搅拌器的材质

制作搅拌器的材质通常分为：45#、不锈钢304、316L、904L、双相钢2205、2507、1.4529、碳钢衬天然橡胶、碳钢衬PE、碳钢衬PO、碳钢衬四氟等。需要根据物料特性选择合适的材质制作。

4、搅拌器的重要选型参数

（1）工作压力：常压、正压、负压。

（2）容器的尺寸：直径*高；长、宽、高。

（3）搅拌目的：溶解、悬浮、消泡、传热等等。

（4）工作温度：常温、零下、100℃等实际的工作温度。

（5）物料特性：是否有挥发性、是否有毒、是否结晶、物料密度、物料运动粘度、固-液混合、液-液混合等等。

（6）容器的形式：圆柱型上下封头、圆柱形上平下封头、圆柱形上平下平、圆柱形上平下锥、长方形、正方形等等。

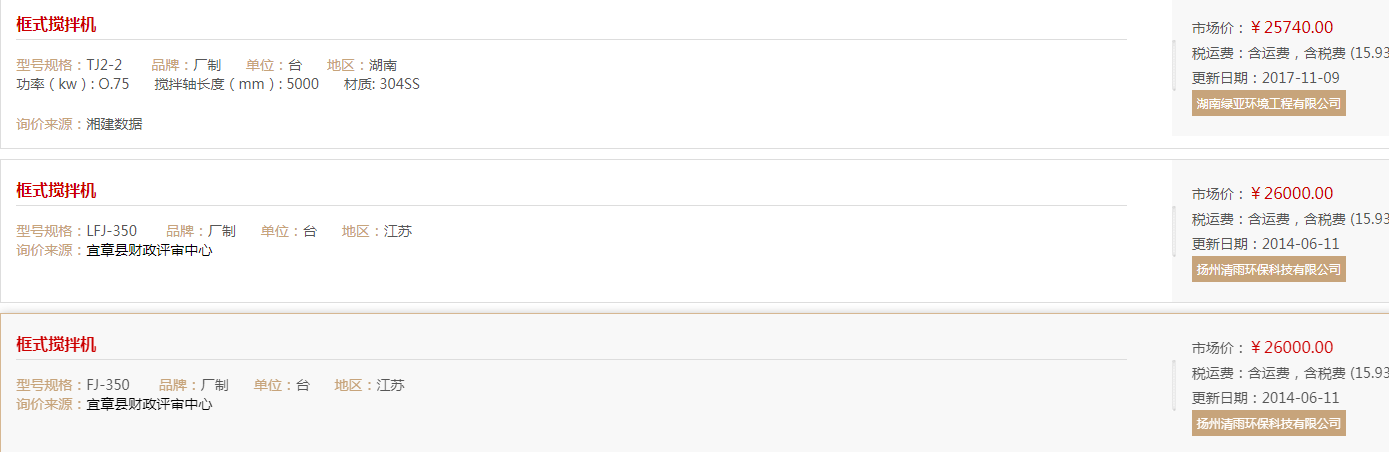

三、框式搅拌机的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
