楼宇自控系统价格：楼宇自控系统的组成

楼宇自控系统是指楼宇中所有电力设备构成的一个自动化控制体系，包括对电梯、水泵、风机、空调等的控制，通过设置相应的传感器、行程开关、光电控制等，对设备的工作状态进行检测，并通过线路返回控制机房的中心电脑，由电脑得出分析结果，再返回到设备终端进行调解。楼宇自控系统包括门禁控制系统、中央空调监控及计量计费系统、消防报警及火灾控制系统、停车场管理系统等。

一、楼宇自控系统包括哪些

近年来国内高层建筑不断兴建，它的特点是高度高、层数多、体量大。面积可达几万平方米到几十万平方米。这些建筑都是一个个庞然大物，高高的耸立在地面上，这是它的外观，而随之带来的内部的建筑设备也是大量的。为了提高设备利用率，合理地使用能源，加强对建筑设备状态的监视等，自然地就提出了楼宇自动化控制系统。

楼宇自动化控制系统能够自动控制建筑物内的机电设备。通过软件，系统地管理相互关联的设备，发挥设备整体的优势和潜力，提高设备利用率，优化设备的运行状态和时间(但并不影响设备的工效)，从而可延长设备的服役寿命，降低能源消耗，减低维护人员的劳动强度和工时数量。最终，降低了设备的运行成本。

智能建筑往往是从楼宇自动化控制系统开始。智能建筑内部有大量的电气设备，如：环境舒适所需要的空调设备、照明设备及给排水系统的设备等，这些设备多而散：多，即数量多被控制、监视、测量的对象多，多达上百到上万点;散，即这些设备分散在各层和角落。如果采用分散管理，就地控制，监视和测量难以想象。为了合理利用设备，节省能源，节省人力，确保设备的安全运行，自然提出了如何加强设备的管理问题。

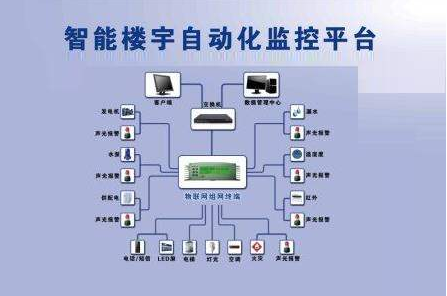

二、楼宇自控系统的组成

1、中央监控站

中央管理工作站系统由PC主机、彩色大屏幕显示器及打印机组成，是BAS系统的核心，它直接可以和以太网相连。整个大厦内所受监控的机电设备都在这里进行集中管理和显示，内装工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面，操作简单，操作者无需任何先验软件知识，即可通过鼠标和键盘操作管理整个控制系统。

2、传感器

传感器是自控系统中的首要设备，它直接与被测对象发生联系。它的作用是感受被测参数的变化，并发出与之相适应的信号。在选择传感器时一般有三个要求：高准确性、高稳定性、高灵敏度。

(1)湿度传感器

用于测量室内空气相对湿度。

(2)压力传感器

常用的有电气式压力传感器，将被测压力的变化转换为电阻、电感等各种电气量的变化，从而实现压力的间接测量。常用的有压差开关、表压传感器、静压传感器等。

(3)液位传感器

用于控制水箱、水池等的上限、下限液位。在自动控制系统中，它接受控制器输出的控制信号，并转换成直线位移或角位移，来改变调节阀的流通截面积，以控制流入或流出被控过程的物料或能量，从而实现过程参数的自动控制。

(4)流量传感器

常用的是电磁流量计，由法拉第电磁感应定律知，在磁场中运动并切割磁力线的导体中会有感应电动势产生，此感应电动势与流体的体积流量呈线性关系。如果是改造还可以采用超声波流量计，方便安装和维护。

(5)风阀执行器

用于控制安装于新风、回风口的风阀，既可进行开关控制，也可进行开度控制。执行器设有万能夹具，可直接夹持在风阀的驱动轴上，设有手动复位钮，在故障时可手动调节。根据风管横截面的大小可选择不同钮矩的执行器。

(6)温度传感器：

楼宇工程中应用的主要接触式温度传感器，如热电阻、热电偶、PTC硅感应器等，由于测温元件与被测介质需要进行充分的热交换，测量常伴有时间上的滞后。如Pt1000其在0℃时电阻为1000Ω，随着温度的升高电阻减小，灵敏度一般在3~4Ω/K，响应速度一般在15~30秒。

(7)水管阀门执行器

与阀门配套使用，有开关式和调节式两种，开关式一般口径大，在冷热站中用于控制各系统工艺管道的开启和关闭、各种工况间的切换等;调节式主要用于控制流量，在空调机组中，根据控制器的温湿度设定值控制回水流量和蒸汽加湿的流量，使温湿度维持在设定值。

3、现场控制器

现场控制器又称DDC，是用于监视和控制系统中有关机电设备的控制器，它是一个完整的控制器，有应有的软硬件，能完成独立运行，不受到网络或其它控制器故障的影响。根据不同类型的监控点数提供符合控制要求和数量的控制器。每处DDC 具有10-15%点数的扩充或余量。

(1)DDC需具备以下功能：

A) 定时启停自适应启/停。

B) 自动幅度控制需求量预测控制。

C) 事件自动控制扫描程序控制与警报处理。

D) 趋势记录全面通信能力。

(2)控制器构成符合以下要求：

A) 以32位或16位微处理器的可编程DDC。

B) 具有可脱离中央控制主机独立运行或联网运行能力。

C) 具有电源模块。

D) 具有通信模块。

E) DDC 有在模板LED显示每个数字输入，输出点的实时变化状态。当外电断电时，DDC的后备电池可保证RAM中数据在60天不掉失。

F) 当外电重新供应时，在无需人工干预的情况下，DDC能自动恢复正常工作。

G) 当DDC存储的数据非正常丢失时，用户可通过现场标准串行数据接口和通过网络操作将数据重新写入DDC控制器。

H) DDC的操作程序与应用程序皆采用PPCL高级语言编写。

I) DDC程序的编写，修改既可在中央站上进行，也可通过便携机进行。

J) DDC在外电断时，同时后备电池丢失时，能存储其应有程序。

K) DDC的采集精度与传感器的精度相匹配。

L) 工作环境：温度0度到50度，相对湿度0-90%

M) 电源：AC220V，±10%，50HZ。

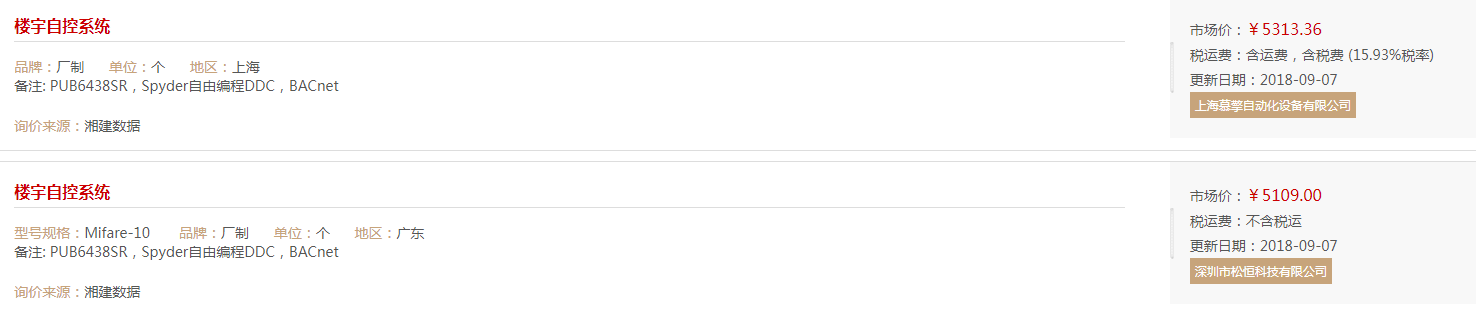

三、楼宇自控系统的市场价格参考
