门禁控制器主板价格：门禁控制器主板接线图方法是什么？

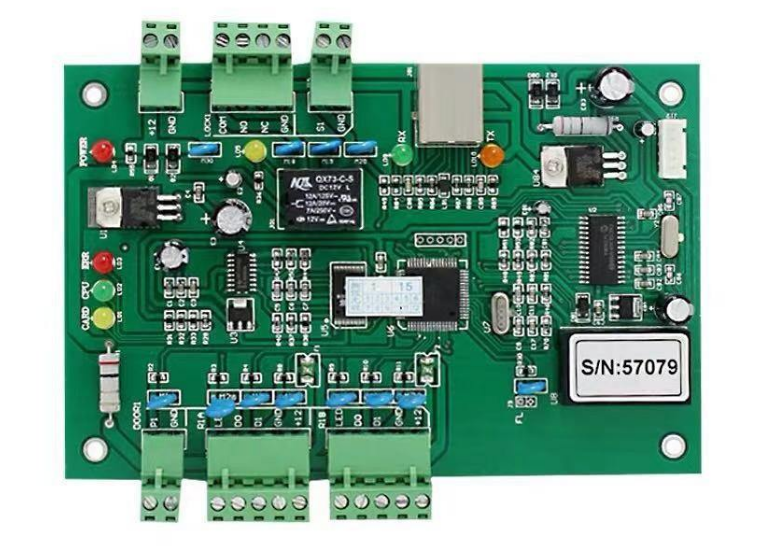

当有卡片放到天线感应区内时，门禁主板自动读取卡片的物理序号，同时在加载的库内找该序列号，如果找到该序列号，则释放开门信号。门禁控制器主板支持12路12V输出开关，每路有四组红外探测，支持RS232与485通讯接口，专用加密指令控制，能快速准确地读取门禁访客信息并作出鉴别、释放通行信号。

一、门禁控制器主板的通讯方式

1.不联网门禁，即单机控制型门禁，通讯方式RS232，就是一个机子管理一个门，不能用电脑软件进行控制，也不能看到记录，直接通过控制器进行控制。特点是价格便宜，安装维护简单，不能查看记录，不适合人数量多于50或者人员经常流动(指经常有人入职和离职)的地方，也不适合门数量多于5的工程。

2.485联网门禁，就是可以和电脑进行通讯的门禁类型，直接使用软件进行管理，包括卡和事件控制。所以有管理方便、控制集中、可以查看记录、对记录进行分析处理以用于其它目的。特点是价格比较高、安装维护难道加大，但培训简单，可以进行考勤等增值服务。适合人多、流动性大、门多的工程。

3.TCP/IP网络门禁，也叫以太网联网门禁，也是可以联网的门禁系统，但是通过网络线把电脑和控制器进行联网。除具有485门禁联网的全部优点以外，还具有速度更快，安装更简单，联网数量更大，可以跨地域或者跨城联网。但存在设备价格高，需要有电脑网络知识。适合安装在大项目、人数量多、对速度有要求、跨地域的工程中。

二、门禁控制器主板接线图方法

1、设备接线

按照接线图将控制板电源接好。上电前首先对照样板检查一下各元器件有没有插错漏插或插反。(特别是电解电容、二极管、芯片有没有插反)

检查焊盘位置有没有连锡或虚焊漏焊。

2、设备上电

(1)上电时，蜂鸣器应“嘟”的一声响5s，如果蜂鸣器不响，应检查蜂鸣器电路。

(2)设备上电后，设备的工作状态指示灯LED1应呈0.5闪烁状态;确保主板工作状态正常。 若不正常应检查单片机有关的外围电路，包括晶振，看门狗电路和供电电路。

(3)将RS485的TA的TB 与RS485通讯卡连接好。

3、软件调试：打开一卡通管理系统

(1)设定设备机号

登录主界面点击：机号设置→门禁机号→增加→读取机号(此时控制机编号会显示门禁主板的机号为255，为了方便老化一般设置1—50#)即重设机号→设定机号→放弃→退出。

(2)选定设备机号

点击：智能门禁→通讯操作→门禁设置→选定机号(机号正方框里打√)。

(3)初始化

点击初始化→确认清空控制器点击“确定”即可。

(4)校正设备时间

然后加载时间→读取时间(读取时间是一定确保时间与计算机时间同步)。

(5)查看设备模式

点击：现用模式(若是IC门禁改为IC模式;若是ID门禁改为ID模式)。

修改模式的方法：按键盘Ctrl+鼠标单击退出的空白处 此时界面的左下方会出现 IC/ID模式的选项，把需要的模式选中即可。

(6)设定设备开门时间

规定：按钮延时开门时间为0百毫秒，设置开门保持时间为20百毫秒。

(7)门禁模式和工程模式

门禁模式下必须制作有效的IC/ID开门卡，IC/ID卡片才有效;工程模式下无需制作开门卡，卡片也有效。

(8)开门指令

点击开门指令蜂鸣器响一声，继电器跳一下，开门指示灯亮(指示灯亮的时间与继电器闭合长短一致)。

(9)开门卡

刷卡后的现象与点击开门指令现象一致，测试读卡距离：正常情況下，读卡距离应在5厘米左右。

(10)断电

停10秒左右后，再次上电，检查设备的机号是否改变，如果不正确，请检查存储有关的电路;上述测试操作步骤完成则表示一块门禁控制器主板已经安装测试完成。

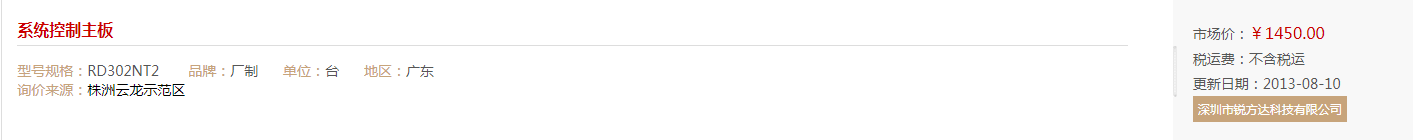

三、门禁控制器主板的市场价格参考
