CHI电化学工作站价格:电化学工作站接线颜色三电极是什么?


融建网选材百科  2021-04-06

电化学工作站是电化学测量系统的简称,是电化学研究和教学常用的测量设备。电化学工作站主要有单通道工作站和多通道工作站两大类,应用于生物技术、物质的定性定量分析等。单通道工作站和多通道工作站区别在于多通道工作站可以同时进行多个样品测试,较单通道工作站有更高的测试效率,适合大规模研发测试需要,可以显著的加快研发速度。

电化学工作站是电化学测量系统的简称,是电化学研究和教学常用的测量设备。电化学工作站主要有单通道工作站和多通道工作站两大类,应用于生物技术、物质的定性定量分析等。单通道工作站和多通道工作站区别在于多通道工作站可以同时进行多个样品测试,较单通道工作站有更高的测试效率,适合大规模研发测试需要,可以显著的加快研发速度。

一、电化学工作站的原理

电化学工作站是一种控制工作电极和参比电极之间电位差的电子仪器。其中,工作电极和参比电极都是电化学电解池里的组成部分。电化学工作站通过向辅助电极或对电极中注入电流来控制工作电极和参比电极两者间的电位差。

在几乎所有的应用中,电化学工作站测量的都是流经工作电极和对电极之间的电流。电化学工作站中的控制变量是电位,测量变量是电流。

电化学工作站可直接用于超微电极上的稳态电流测量。如果与微电流放大器及屏蔽箱连接,可测量1pA或更低的电流。如果与大电流放大器连接,电流范围可拓宽为±100A。某些实验方法的时间尺度的数量级可达l0倍,动态范围极为宽广,一些工作站甚至没有时间记录的限制。可进行循环伏安法、交流阻抗法、交流伏安法、电流滴定、电位滴定等测量。

工作站可以同时进行两电极、三电极及四电极的工作方式。四电极可用于液/液界面电化学测量,对于大电流或低阻抗电解池(例如电池)也十分重要,可消除由于电缆和接触电阻引起的测量误差。仪器还有外部信号输入通道,可在记录电化学信号的同时记录外部输入的电压信号,例如光谱信号,快速动力学反应信号等。这对光谱电化学,电化学动力学等实验极为方便。

二、电化学工作站接线颜色三电极

1、四接头电化学工作站

在这四个接线头中,其中一个是检测正极电流输入的,另一个是检测正极电压;使用时这两个电极应同时与电池正极相连;同理,剩余的两个中,其中之一是检测负极电流输出的,另一个是检测负极电压,使用时应同时与电池负极连接。

与此同时,四电极体系也可以应用与三电极测试体系。相对于两电极测试体系,三电极中多了一个参比电极,参比电极是用来指示工作电极的电压的,因此参比电极与工作电极是在同一个电压检测回路中,因此原来用于检测正极电压的接口和用检测负极电压的接口应该分别接入工作电极和参比电极。而用于检测正负极电流输出的接头应该分别接入测试中的工作电极和辅助电极。

2、五接头电化学工作站

有些电化学工作站带有五个接头,商家会用各种不同的颜色来标记相应的接口。这五个接头分别为:工作电极接头,工作电极感应(working sense)接头,辅助电极接头,参比电极接头和地线接头。

在三电极测试体系中,通俗的可以认为存在两个回路:工作电极-参比电极,工作电极-辅助电极。因为在三电极体系中,需要参比电极来指示工作电极的电压,但是参比电极在有较大电流通过时会发生极化,从而导致电位发生改变,因此电化学工作站的设计让工作电极-参比电极之间的回路只有很小的电流,而实际工作电极的电流通过辅助电极构成的回路来分担。电化学工作站来施加电压,而实际的电压是通过working sense来进行检测。不过当working electrode和working sense连接在一起的时候,这两个信号是重叠的。

3、六接头电化学工作站

Working Sense和Working electrode连接在一起作为工作电极,连接到测试样品。Working Sense检测工作电极的电压,Working electrode用来承载电路中的电流。

Reference一般连接参比电极,比如饱和甘汞电极(SCE)和Ag/AgCl电极。电化学工作站主要测定工作电极和参比电极之间的电压。

Counter electrode连接辅助电极,一般使用一些具有较大比表面积的惰性金属或者石墨电极。而counter sense一般用于Zero resistance ammeter (ZRA)模式,用于测试辅助电极的电压。

Floating Ground在一般情况下是属于空接状态,要确保该接头不与电解池其它部分有连接。如果,使用的电解池是普通的玻璃材质,所有的电极是不接地的,在这种情况下最好连接地线以减少噪声。

当测试电流很小的时候,为了减少噪声,一般需要一个法拉第屏蔽箱,这种金属壳应该与地线相接,这时接地的电极只要和屏蔽箱连接就可以了。

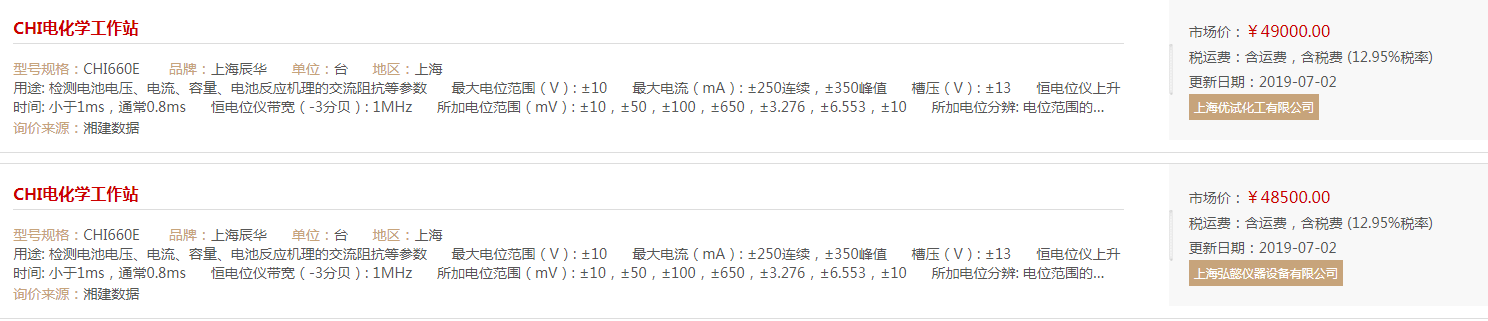

三、CHI电化学工作站的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
