HDMI模块价格:HDMI模块怎么接线?


融建网选材百科  2021-04-08

HDMI模块是一款支持4K 60帧的HDMI输入输出开发模块,该模块采用HDMI模块作为HDMI接收器,接收到的数据通过FMC接口与FPGA相连。HDMI模块采用LT2611UX作为HDMI发送器,通过FMC接口接收FPGA发送给LT2611UX的LVDS视频数据。FMC接口采用的是HPC(高针数)类型,对于市面上的具有FMC_HPC接口的开发板都兼容。

HDMI模块是一款支持4K 60帧的HDMI输入输出开发模块,该模块采用HDMI模块作为HDMI接收器,接收到的数据通过FMC接口与FPGA相连。HDMI模块采用LT2611UX作为HDMI发送器,通过FMC接口接收FPGA发送给LT2611UX的LVDS视频数据。FMC接口采用的是HPC(高针数)类型,对于市面上的具有FMC_HPC接口的开发板都兼容。

一、HDMI模块的功能特点

1、HDMI模块是双端口HDMI2.0b接收器,支持6.0Gbps /通道的功能,每个端口的带宽高达18Gb/s。端口0还可以支持在HDMI2.0b和MHL2.2双模式下运行,它与MHL2.2、HDMI 1.4b/ HDMI2.0b,HDCP 1.4 / HDCP2.2完全兼容,并向后兼容DVI 1.0规范。

2、HDMI模块具有深色功能(最高36位),可确保可靠接收高质量的未压缩视频内容,以及数字格式的DTS-HD和Dolby TrueHD等最先进的未压缩和压缩数字音频内容电视和投影仪。

3、HDMI模块还支持所有与HDMI 2.0 3D规范兼容的主要3D格式。

4、除了支持各种视频输出格式外,HDMI模块还接收并提供多达12个通道的I2S数字音频输出,采样率高达192kHz,采样大小高达24位,从而可以直接连接到行业标准的低成本音频DAC。

5、提供S/PDIF输出,以支持高达192kHz帧频的压缩音频。超级音频光盘(SACD)通过DSD(直接流数字端口)端口最多支持8个通道和88.2kHz。

6、HDMI模块还通过两个接口提供了高比特率(HBR)音频:四个I2S输出端口或S/PDIF输出端口。通过两个接口,最高可支持的HBR帧速率高达1536kHz。

7、HDMI模块支持将4Kx2K @ 60/50Hz缩减至1080P @ 60/50Hz。它支持60位LVTTL接口,以将各种视频内容传输到下一级视频处理器。通过输出接口,HDMI模块可以支持4K2K @ 60 UHD视频分辨率输出。

8、HDMI模块还支持视频分离模式,该模式通过输出接口将一个18Gb/s 4Kx2K @ 50/60Hz HDMI2.0b流分离为两个9Gb/s 2Kx2K @ 50/60Hz流。每个HDMI模块都预编程有唯一的HDCP密钥,符合HDCP标准,从而可以安全传输高清内容。HDMI模块的用户无需购买任何HDCP密钥或ROM。

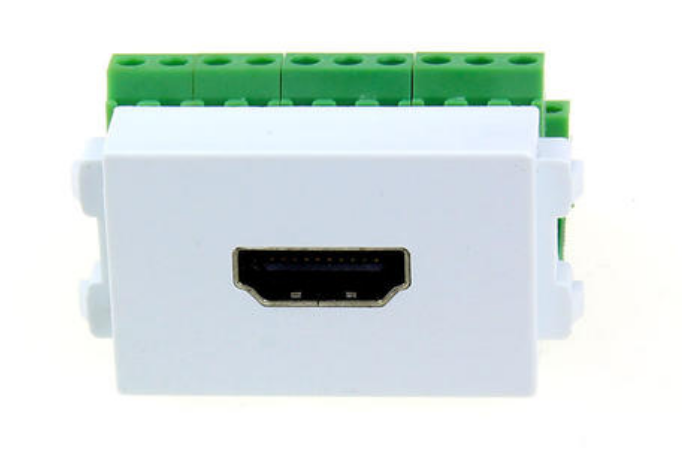

二、HDMI模块怎么接线

1、使用卷尺将HDMI工程卷线裁剪成需要的长度,以13米为列。

2、使用剥线钳脱掉线头端外被,脱除尺寸45mm。

3、使用剪刀剪掉编织/外铝箔及填充物,保留编织内地线,将5对绞线铝箔剥除35mm,留下10mm。

4、使用剥线钳剥除芯线绝缘层,控制尺寸在4-5mm。避免剥伤或剥断铜丝。

5、组装免焊接头,按说明书要求线位依次将对应芯线接入,并锁紧螺丝。

6、组装免焊接头外壳,注意区分方向。

7、HDMI免焊模块不受长度限制,使穿管/布线更自由。

8、注意事项

(1)剥线的时候用力要注意,不要太大力把线剪断了;

(2)组装免焊接头的时候,线的排序要注意好。

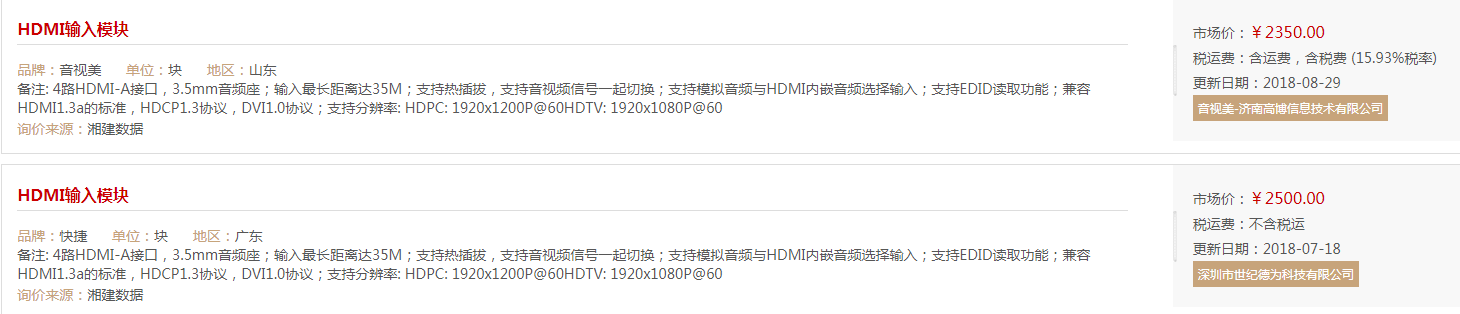

三、HDMI模块的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网,将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。
