PLC区域控制机价格:PLC控制器的工作原理是什么?

融建网选材百科      2021-04-13

PLC控制系统的核心功能就是将所有纵向及横向的系统有机地结合起来,通过算法分析,最终实现智能化控制。区域控制器就是其功能实现的核心。各区域控制器负责采集现场检测设备的信息,处理后传给本地控制中心,而本地控制中心的控制命令则发给区域控制器,再由区域控制器直接控制相应设备。在本地控制中心与区域控制器通讯中断的情况下,区域控制器仍然具备独立控制现场设备的能力。

PLC控制系统的核心功能就是将所有纵向及横向的系统有机地结合起来,通过算法分析,最终实现智能化控制。区域控制器就是其功能实现的核心。各区域控制器负责采集现场检测设备的信息,处理后传给本地控制中心,而本地控制中心的控制命令则发给区域控制器,再由区域控制器直接控制相应设备。在本地控制中心与区域控制器通讯中断的情况下,区域控制器仍然具备独立控制现场设备的能力。

一、隧道PLC区域控制机的功能

1、收集本区段检测设备检测的信息,包括CO检测器、能见度检测器、透过率检测仪、车辆检测器等。

2、对收集信息进行预处理。如:隧道内的CO正常运营时允许的浓度一般在150—250ppm,,交通阻滞(隧道内各车道均以怠速行驶,平均车 速为10km/h时可为300ppm,经历时间不超过20分钟;隧道内烟雾允许浓度为7.0*0.001 1/m;隧道内风速正常运营时推荐为10m/s),并储存在本地的存储单元内。

3、 隧道内的本地控制器的存储单元中处理好的信息(CO浓度、能见度、烟雾浓度、透过率、车辆检测、交通信号标志等)上传给隧道监控分中心的服务器。

4、 接收隧道管理站计算机的各种控制命令(如控制风机的启、停、照明开关等),将控制命令和设备运行状态比较后,发出对下端执行设备的控制指令(如发给风机、照明柜、车道控制标志、交通信号灯、横洞指示等的指令)。

5、 本地控制器设有手动控制,手动操作界面采用触摸屏,当通信中断或其它原因和上端失去联系时,可进行手动操作,且手动优先。

6、可存储几个常用和特殊的程序,如交通事故处理程序、火灾紧急处理程序等(即当遇到交通事故时的紧急处理措施,如:改变交通信号标志,发出报警信息,通知巡警等;当遇到火灾时的紧急处理措施,如:当隧道内遇到火灾时,风机的控制等)。

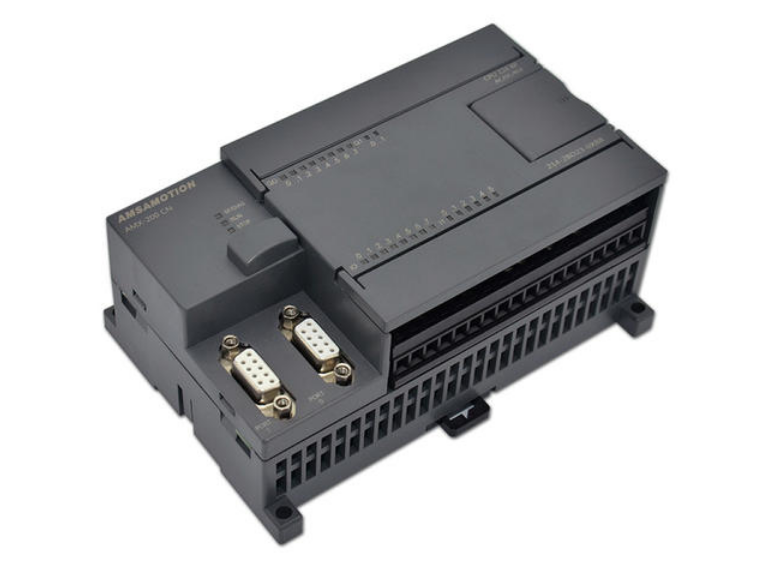

二、PLC控制器的工作原理

当PLC投入运行后,其工作过程一般分为三个阶段,即输入采样、用户程序执行和输出刷新三个阶段。完成上述三个阶段称作一个扫描周期。在整个运行期间,PLC的CPU以一定的扫描速度重复执行上述三个阶段。

1、输入采样阶段

在输入采样阶段,PLC以扫描方式依次地读入所有输入状态和数据,并将它们存入I/O映象区中的相应得单元内。输入采样结束后,转入用户程序执行和输出刷新阶段。在这两个阶段中,即使输入状态和数据发生变化,I/O映象区中的相应单元的状态和数据也不会改变。因此,如果输入是脉冲信号,则该脉冲信号的宽度必须大于一个扫描周期,才能保证在任何情况下,该输入均能被读入。

2、用户程序执行阶段

在用户程序执行阶段,PLC总是按由上而下的顺序依次地扫描用户程序(梯形图)。在扫描每一条梯形图时,又总是先扫描梯形图左边的由各触点构成的控制线路,并按先左后右、先上后下的顺序对由触点构成的控制线路进行逻辑运算,然后根据逻辑运算的结果,刷新该逻辑线圈在系统RAM存储区中对应位的状态;或者刷新该输出线圈在I/O映象区中对应位的状态;或者确定是否要执行该梯形图所规定的特殊功能指令。

即,在用户程序执行过程中,只有输入点在I/O映象区内的状态和数据不会发生变化,而其他输出点和软设备在I/O映象区或系统RAM存储区内的状态和数据都有可能发生变化,而且排在上面的梯形图,其程序执行结果会对排在下面的凡是用到这些线圈或数据的梯形图起作用;相反,排在下面的梯形图,其被刷新的逻辑线圈的状态或数据只能到下一个扫描周期才能对排在其上面的程序起作用。

在程序执行的过程中如果使用立即I/O指令则可以直接存取I/O点。即使用I/O指令的话,输入过程影像寄存器的值不会被更新,程序直接从I/O模块取值,输出过程影像寄存器会被立即更新,这跟立即输入有些区别。

3、输出刷新阶段

当扫描用户程序结束后,PLC就进入输出刷新阶段。在此期间,CPU按照I/O映象区内对应的状态和数据刷新所有的输出锁存电路,再经输出电路驱动相应的外设。这时,才是PLC的真正输出。

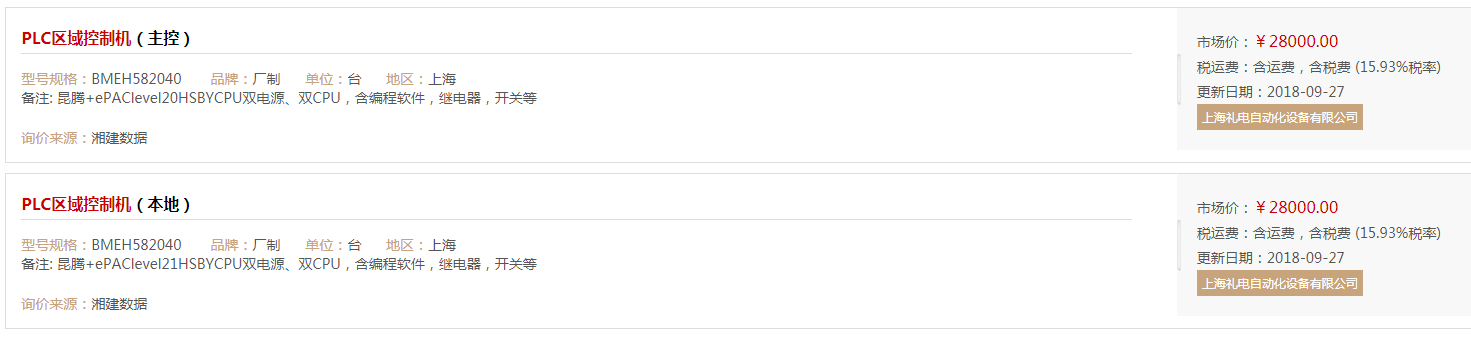

三、PLC区域控制机的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网,将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。


工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。
更多材价查询需求,请登录融建网材价数据栏目查询
