触摸书写板价格：触摸书写板的原理是什么？

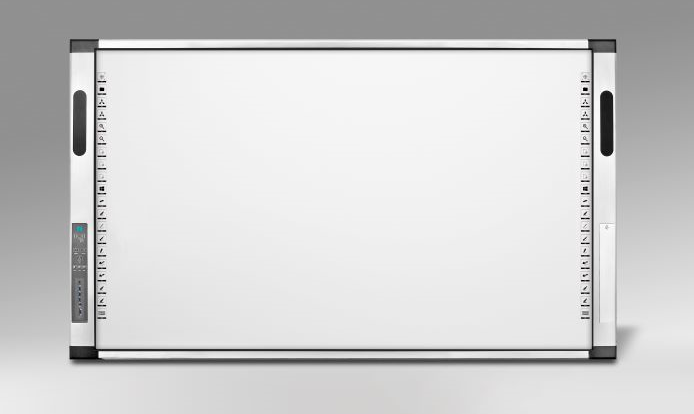

触摸书写板具有高精度笔触识别、零延迟笔迹跟随、还原真实书写体感、畅快书写、挥洒自如等特点，打破常规“白板=书写”的既定思路，兼具照片墙功能，多样化内容展示方式，通过简单的手势变换操作，即可无限扩展书写界面。数据传输不再依靠移动储存及数据线的连接，通过网络即可快速传输。

一、触摸书写板的原理

1、触摸屏是计算机的输入设备，与能实现输入的键盘和能点击的鼠标不同，它能让用户通过触摸屏幕来进行选择。具有触摸屏的计算机的所需的储存空间不大，移动部分很少，而且能进行封装。触摸屏在使用起来 比键盘和鼠标更为直观，而且培训成本也很低。

所有的触摸屏有三类主要元件。处理用户的选择的传感器单元;和感知触摸并定位的控制器，以及由一个传送触摸信号到计算机操作系统的软件设备驱动。触摸屏传感器有五种技术：电阻技术、电容技术、红外线技术、声波技术或近场成像技术。

2、电阻触摸屏通常包括一张柔性顶层薄膜,以及一层玻璃作为基层，并由绝缘点隔离。每一层的内表面涂层均为透明的金属氧化物。电压在每层隔膜都有一个差值。按压顶层薄膜就会在各个电阻层之间形成电接触信号

电容触摸屏也由透明金属氧化物作为涂层，与单层的玻璃表面相粘合。它不像电阻触摸屏，任何触摸都会形成信号，电容触摸屏需要与手指直接触摸，或与传导铁笔接触。手指的电容，或是存储电荷的能力，能吸收触摸屏每一个角的电流，并且流经这四个电极的电流与手指到四角的距离成正比，从而得出触摸点。

3、红外触摸屏基于光线的中断技术。它不是在显示器表面前放置一个薄膜层，而是在显示器周围设置一个外框。外框有光线源，或发光二极管(LED)，位于外框的一边，而光线探测器或光电传感器在另一边，一一对应形成横竖交叉的红外线网格。当物体触摸显示屏时，无形的光线中断，光电传感器不能接受信号，从而确定触摸信号。

声波传感器中，传感器安装在玻璃屏幕的边缘发送超声波信号。超声波穿过屏幕反射，由传感器接受，而且接受到的信号减弱。在表面声波信号中(surface acoustic wave ，SAW)中，光波穿过玻璃的表面;而导向声波(guided acoustic wave ，GAW)技术，声波穿越玻璃。

4、近场成像(NFI)触摸屏，由两个薄形玻璃层组成，中间是透明金属氧化物涂层。在导点涂层施加一个交流信号，就在屏幕的表面产生一个电场。手指戴不戴手套均可，或者是其他导电铁笔接触传感器，电场都产生扰动，从而得到信号。

二、触摸书写板的种类

1、电阻式触摸屏

触摸屏包含上下叠合的两个透明层，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常还要用一种弹性材料来将两层隔开。当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时，顶层与底层之间会产生接触。所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。分压器是通过将两个电阻进行串联来实现的。上面的电阻(R1)连接正参考电压(VREF)，下面的电阻(R2)接地。两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。

为了在电阻式触摸屏上的特定方向测量一个坐标，需要对一个阻性层进行偏置：将它的一边接VREF，另一边接地。同时，将未偏置的那一层连接到一个ADC的高阻抗输入端。当触摸屏上的压力足够大，使两层之间发生接触时，电阻性表面被分隔为两个电阻。它们的阻值与触摸点到偏置边缘的距离成正比。触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。因此，在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。

优缺点：电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好，而且不管是四线电阻触摸屏还是五线电阻触摸屏，它们都是一种对外界完全隔离的工作环境，不怕灰尘和水汽，能适应各种恶劣的环境。它可以用任何物体来触摸,稳定性能较好。缺点是电阻触摸屏的外层薄膜容易被划伤导致触摸屏不可用，多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。

2、电容触屏

当用户触摸电容屏时，由于人体电场，用户手指和工作面形成一个耦合电容，因为工作面上接有高频信号，于是手指吸收走一个很小的电流，这个电流分别从屏的四个角上的电极中流出，且理论上流经四个电极的电流与手指头到四角的距离成比例，控制器通过对四个电流比例的精密计算，得出位置信息。

相对于电阻屏，电容触屏的使用更加方便，对于屏幕你需要用的是生物体(手指肉)，而非手指甲大力按压，这样屏幕上就不会留下难看的刮花痕迹，而且反应灵敏，是电阻触屏所不能达到的。而且电容屏是触屏手机的一个趋势，它颜色鲜艳，而且较电阻屏省电，目前的中高端手机都会用到电容屏。而且由于电容屏的特性，使手机屏幕具有多点触控功能，增加了手机的可操控性，提升了手机的使用价值。

使用电容屏的手机主要有：苹果Iphone，三星I8320，诺基亚X6，魅族M8等等;另外现在三星的旗舰机型I9000用的还是SUPER AMOLED，是比目前电容触屏还要sharp的机型。

电容式触摸屏的结构及分类：

(1)单层ITO：优点是成本低、透过率高，缺点是抗干扰能力差。

(2)单面双层ITO：优点是性能好、良率高，缺点是成本较高。

(3)双面单层ITO：优点是性能好，抗静电能力强，缺点是抗干扰能力差。

(4)轴坐标式感应单元矩阵：轴坐标式感应单元分立的行和列以两个交叉的滑条实现检测每一格感应单元的电容变化。
