单灯控制器价格：单灯控制器接线图分享

单灯控制器指的是能够实现对每一盏灯都能单独控制的控制器。单灯控制器主要有两种分类方式，第一种从技术上分，可分为zigbee单灯控制器和电力载波单灯控制器，第二种按功能分，可分为单灯控制器主机和单灯控制器从机(又名单灯控制器终端)。相对来说，电力载波单灯控制器的稳定性要好于zigbee单灯控制器。

一、单灯控制器工作原理

要实现单灯控制完整的组成需要三部分：监控中心的单灯监控软件、各配电柜内分布的单灯控制器、每盏灯杆内的单灯控制器从机(终端)。下面我们以灯联网的单灯监控系统为例。

通过监控中心和远程分布式RTU，借助强大GPRS/CDMA移动通讯网络，和下端通过电力载波技术对每一个终端完远程控制、远程调光、远程监视、远程实时动态管理四大方面的功能，简称无线“四遥”监控。

1、遥控：远程控制路灯的开关，能控制到每盏灯。

2、遥信：设备故障信息和自诊断信息实时自动回传，便于管理部门及时处理。

3、遥测：远程测量路灯配电柜的所有电气参数和单灯电气参数。

4、遥调：根据时间、经纬度、照度等自动调光，具备方便的远程调光能力，能对单灯进行开关及调光控制。

二、单灯控制器接线图

单灯控制器无法单独使用，必须配合灯杆网关、灯杆管理平台主站系统使用。控制器的功能主要有路灯远程拉合闸控制、电参量采集、路灯故障判断、485通信、数据掉电保存、LED 灯具无极调光等。

1、环境选择

控制器安装于路灯灯杆内部，需要保证有足够的空间，避免雨淋、阳光暴晒。如果长时间阳光暴晒有可能导致控制器外壳细微变形，使得控制器密封性降低，雨水渗入造成设备损坏。

2 、控制器接线图

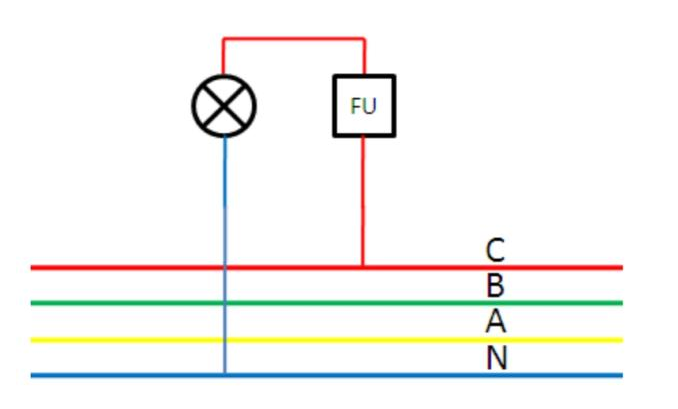

A、B、C、N 代表三相四线电缆，安装控制器前，路灯取零线与零线连接，相线用单相接线方式依次接熔断器、路灯。

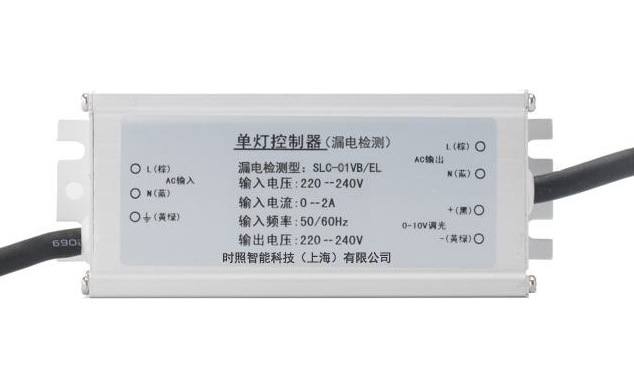

3、接线:

(1)单灯控制器进线侧零火线与路灯原供电线路连接，接地线接地。

(2)单灯控制器出线侧零火线、地线与灯具调光电源零火线、地线连接。

(3)控制器出线侧0-10V调光线接调光电源的0-10V调光信号输入端。

4、记录与检查

记录单灯控制器的型号、ID、以及所对应的灯杆及其地理位置等信息。归档，并交由平台主站管理人员进行设备的添加与策略的配置。添加完后，上电后对现场灯具进行控制，检查是否一一对应并且可控，并且查看电参量是否正常。

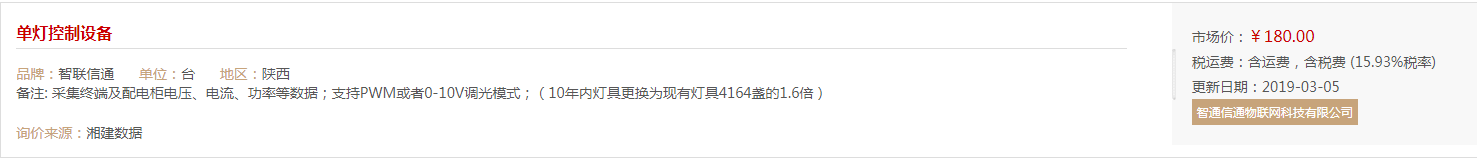

三、单灯控制器的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
