球型摄像机价格：球型摄像机接线图

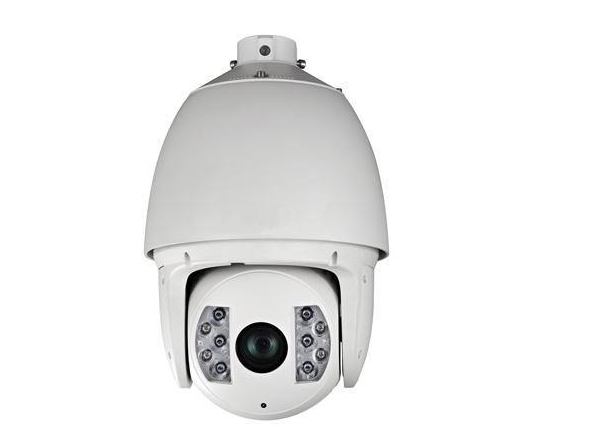

球型摄像机一般采用7寸无变形高强度铝合金压铸外壳，内置30倍原装光学镜头，支持彩转黑一体化摄像机功能，可以355°限位旋转，左右转速最高可达12°/秒，支持多达16种通用协议。球型摄像机按云台转速可分为高速球(0-360/S)、中速球(0-60/S)和低速球(0-30/S)，按视频信号的传输方式可分为模拟球型摄像机和网络球型摄像机。

一、球型摄像机接线图

1、RS485总线基本特性

根据RS485工业总线标准，RS485工业总线为特性阻抗120Ω的半双工通讯总线，其最大负载能力为32个有效负载(包括主控设备与被控设置)。

2、RS485总线传输距离

当使用0.56mm(24AWG)双绞线作为通讯电缆时，根据波特率的不同，了解最大传输距离理论值。

当使用较细的通讯电缆，或者在电磁干扰较强的环境使用本产品，或者总线上连接有较多的设备时，最大传输距离相应缩短;反之，最大距离加长。

3、连接方式与终端电阻

1) RS485工业总线标准要求各设备之间采用菊花链式连接方式，两头必须接有120Ω终端电阻，简化连接可采用“D”段接线方式，但“D”段距离不能超过7米。

2) 球机终端120Ω匹配电阻的连接方式

球机终端120Ω匹配电阻可通过在球机底盘上的拨码开关拨码来连接。球机出厂时，120Ω匹配电阻默认为未接入，可通过把拨码开关的第10位拨到ON，把120Ω匹配电阻接入线路。反之，如果不接入120Ω匹配电阻，则把第10位拨到OFF即可。

4、实际应用中的问题

实际施工使用中用户常采用星形连接方式，此时终端电阻必须连接在线路距离最远的两个设备上，但是由于该连接方式不符合RS485工业标准的使用要求，因此在各设备线路距离较远时，容易产生信号反射、抗干扰能力下降等问题，导致控制信号的可靠性下降。此时，出现的现象为球机完全不受控，或自行运转无法停止等。

对于这种情况，建议采用增加一个RS485分配器。该产品可以有效地将星形连接转换为符合RS485工业标准所规定的连接方式，从而避免产生问题，提高通信可靠性，如图五所示。

二、球型摄像机的功能特点

1、自动巡航

所谓自动巡航是指可通过预先编程，将某些预置点按要求的顺序编排到自动巡航队列中，只需一个外部命令就可让球机自动地按设定的预置点顺序以设定的时间间隔往复不停地运动。

2、预置点或预置位

所谓预置功能是指智能快球能将当前状态下云台的水平角度、倾斜角度和摄像机镜头焦距等相关参数储存到存储器中，需要时可以迅速调用这些参数并将云台和摄像头调整至该位置。

3、自动扫描

所谓自动扫描是指预先设定左限位和右限位，可以实现摄像机在左右限位之间以设定的速度水平自动来回扫描。

4、模式(PATTERN)或花样扫描

所谓模式(PATTERN)功能是用户启动(PATTERN)录制功能后，球机能够连续记录用户在某一段时间内对球机转动及镜头操作的运行轨迹，通过操作命令可以将录下的操作过程自动循环的回放。业界也有把这称为自学习或智能记忆等。

5、焦距控制

用户可以通过控制键盘调整焦距的远近，得到所需的全景画面，或是近景视图。

6、自动运行(AUTOPARKING)

所谓自动运行功能是使用者在一段时间(时间可自由设置)内没有操作时，智能球能自动回到使用者预先设置的某一个重要的预置位(即通常所说的看守位)或执行某一预先设定的功能：自动扫描、花样扫描或自动巡航等。

7、光圈控制

摄像机有自动背光补偿功能。在强光背景下，自动对较黑暗的目标进行亮度补偿。对光亮的背景进行采光调整。避免因背景亮度过高而造成整个画面一团光亮，目标却因黑暗而不可辨别的情形，从而实现清晰视图。

8、自动翻转

操作者将智能快球的镜头镜头操作到底部(垂直)时，球机的镜头会自动翻转180°，并随即向上转，可直接观看到背面的景物，从而实现纵向180°的全程连续监视。

9、聚焦控制

系统默认自动聚焦。镜头变焦时，摄像机会以物景画面的中心自动对焦，保持清晰图像;在特殊情况下用户可以手动聚焦，达到希望的图像效果。

10、焦距/速度自动匹配

操作者手动控制智能快球时，对焦距较长的情况，球机高速的反应使得轻微触动摇杆可能使画面迅速移动，从而造成画面丢失。基于人性化考虑，要求智能快球必须具有根据焦距的远近自动调整云台水平和垂直转速，使得监控时手动跟踪目标操作更为简便易行。

11、其他功能

区域显示、隐私保护、白平衡控制、背光补偿控制、彩色/黑白转换控制。

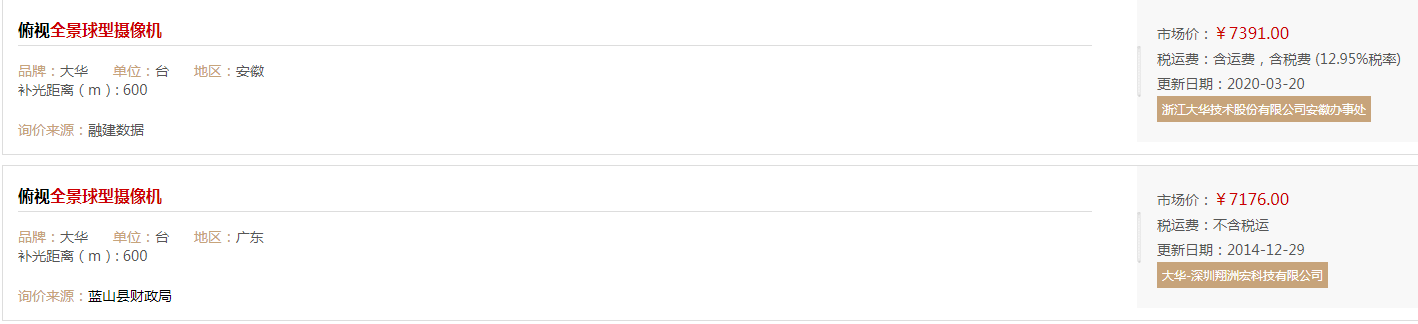

三、球型摄像机的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
