电子围栏主机价格：电子围栏主机接线图

电子围栏主机主要是电子围栏系统中控制、传输、探测、转换电子围栏前端信号的重要设备。电子围栏系统是目前最先进的周界防盗报警系统，它由电子围栏主机和前端探测围栏组成。电子围栏主机是产生和接收高压脉冲信号，并在前端探测围栏处于触网、短路、断路状态时能产生报警信号，并把入侵信号发送到安全报警中心。

一、电子围栏主机的工作原理和分类

1、电子围栏主机报警原理

电子围栏工作原理脉冲发生器(JS-TD2010主机)通电后发射端口向前端围栏发出脉冲电压，时间间隔大约1.5秒发射1次，脉冲在围栏上停留的时间大约0.1秒，前端围栏上形成回路后把脉冲回到主机的接收端口，此端口接收反馈回来的脉冲信号;同时主机还会探测两个发射端之间的电阻值。如果前端围栏遭到破坏造成断路或短路，脉冲主机的接收端口接收不到脉冲信号或两个发射端之间的电阻太小，主机都会发出报警。

围栏的报警通过电子围栏的工作原理可知，无论脉冲主机处于什么样的电压工作状态，当围栏遭到破坏，接受端口无法收到脉冲信号，脉冲主机则会报警;同样，当两根电子缆线之间短路时，电阻非常小，脉冲主机也会报警。

2、电子围栏主机的分类

单防区电子围栏主机，提供单路，脉冲信号到围栏前端，控制一段围墙的报警信号触发。

双防区电子围栏主机，提供两路，脉冲信号到围栏前端，控制左右两段围墙的报警信号触发。

二、电子围栏主机接线图

1、电子围栏主机由输出和输入两有些构成，正脉冲从输出有些的“一路输出”传到围栏上，然后回到接纳有些的两个“一路输入”;负脉冲从输出有些的“二路输出 ”传到围栏上，然后回到接纳有些的两个 “二路输入”，然后在电子围栏前端上构成正、负两个脉冲回路。

2、高压接地输出：可与避雷器接地共用接地输出，与维护接地需分隔接地。

3、电压切换开关：用来切换六线制脉冲电子围栏主机作业在凹凸办法或许是主动作业办法。

4、键盘输出：可直接接入键盘或经RS485转RS232改换后接入核算机进行长途操控。每台六线制脉冲电子围栏主机间RS485联接需选用手拉手联接办法，不容许星型联接办法。

5、开关量输出：输出常开/常闭两组干接点信号，接需求接入其它需联动设备。

6、警号输出：报警时输出DC12V电压，可接入功率不大于十W DC12V报警设备。

7、电源开关：市电供电正常时，封闭电源开关后封闭本六线制脉冲电子围栏主机;市电供电状况下六线制脉冲电子围栏主机正常作业进程中，假定市电停电，本六线制脉冲电子围栏主机切换到由续航电池供电，此刻封闭电源开关，则不能封闭本脉冲电子围栏主机。

8、电源输入：接入AC220V电源。

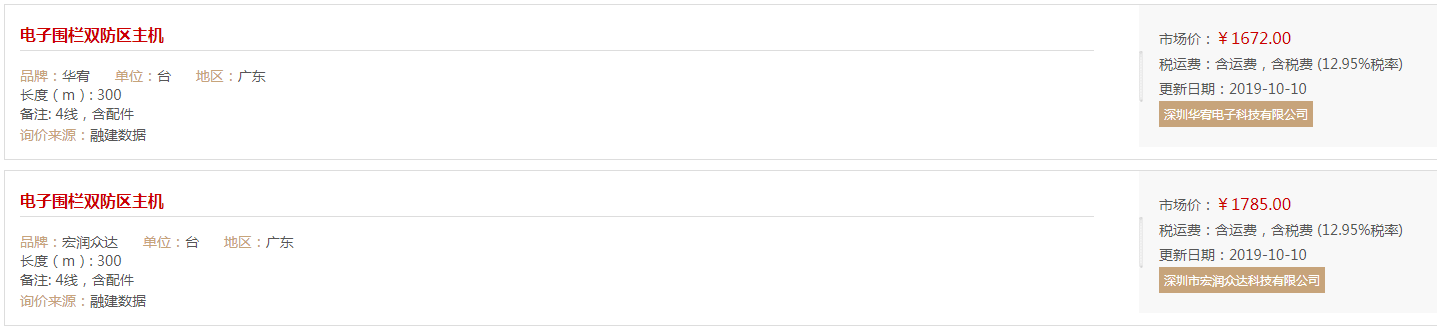

三、电子围栏主机市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
