数字视频光端机价格：数字视频光端机接线图

光端机主要指的是光信号传输的终端设备。光纤传输系统的传输质量主要取决于光端机的质量，因为光端机负责电/光和光/电转换以及光发射和光接收。数字视频光端机就是数字化的光端机，区别于传统模拟技术。数字视频光端机可以分为两种，一种是MPEG II图象压缩数字光端机，可以降低信号传输带宽，另一种是全数字非压缩视频光端机，可以实现任何高清图像的不失真传输。

一、数字视频光端机的分类和优势

1、数字视频光端机的分类

图象压缩数字光端机一般采用MPEG II图象压缩技术，它能将活动图象压缩成N×2Mbps的数据流通过标准电信通信接口传输或者直接通过光纤传输。由于采用了图象压缩技术，它能大大降低信号传输带宽。

全数字非压缩视频光端机采用全数字无压缩技术，因此能支持任何高分辨率运动、静止图像无失真传输;克服了常规的模拟调频、调相、调幅光端机多路信号同时传输时交调干扰严重、容易受环境干扰影响、传输质量低劣、长期工作稳定性不高等缺点。并且支持音频双向、数据双向、开关量双向、以太网、电话等信号的并行传输，现场接线方便，即插即用。

2、数字视频光端机的优势

与传统的模拟光端机相比，数字光端机具有明显的优势：

(1)传输距离较长：可达80Km，甚至更远(120Km);

(2)支持视频无损再生中继，因此可以采用多级传输模式;

(3)受环境干扰较小，传输质量高;

(4)支持的信号容量可达16路，甚至更多(32路、64路)。

数字光端机解决了模拟光端机的传输容量少、业务能力少、信号易衰减、易串扰等缺点。

数字视频光端机优势突显：传输容量大、业务种类多，单纤传输容量可达几十路上百路非压缩视频，传输的业务也多样化的传输视频、音频、数据、以太网、电话信号、开关量等各种信号。这样节省了光纤，也提高了光纤带宽的利用率，提高了性价比;信号质量的提升到更高的层次，视频图象的信噪比在10bit编码量化下可达到67-70db，远远超出了远距离下模拟信号的50-60db的参数指标。

二、数字视频光端机接线图

1、数字视频光端机连接摄像头

(1)1个摄像头连接方法是：摄像——视频光端机——视频光端——硬盘录像机。视频光端机是成对使用，一收一发。

(2)多站点多个摄像头连接方法，把每个站的摄像头用视频线连到本地视频光端机，再通过光端机汇聚到控制中心，把所有的视频信号连接到视频矩阵，再连接到硬盘录像机。

(3)如果不是视频光端机传输，也可以是SDH、PDH光端机传输，不过连接到光端机前应该用视频编解码器对视频信号处理，使其适合用E1或以太网传输。

2、数字视频光端机连接功放、音箱

(1)加一个音频放大器再接功放、音箱就OK了。连接方式：摄像头→(视频线)→光端机发送端(转为光信号)→跳线→终端盒(其中包括尾纤-法 兰)→光纤(单模光纤20公里)→终端盒(其中包括尾纤-法兰)→跳线→光端机接收端(转为视频信号)→硬盘录像机(或者视频分配器、编码器、矩阵、监视器等设备)。

(2)如果是星形接法，接大一点的电阻，如：星形接了4个球机，那么理论上讲，可以在每个球机的数据端并上4*120=480欧姆的电阻，不需要精确，差不多就可以。

(3)数据线不要和电源线绑一起拉，这样干扰大。用2芯屏蔽线拉，然后把屏蔽层接光端机的地线，光端机的地线接电源地线。线的另一端的屏蔽层如果球机接地良好，可以接球机的地线，如果不确定，宁可悬空。

(4)如果现场的强电干扰实在太大，可以试试针对强干扰应用的特制电路。如果是串联(总线)接法，把最后一个球机的120欧姆电阻跳上。正负注意下，虽然两边都接反的时候也能用，但会使得接口芯片功耗增大。

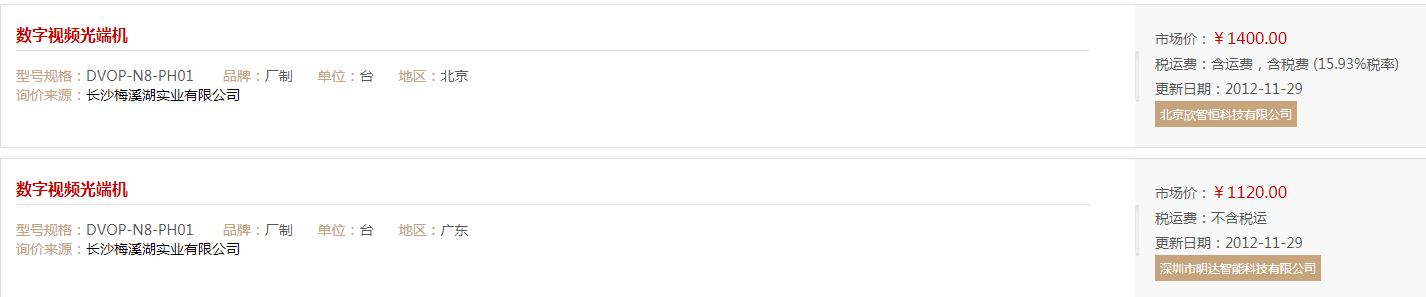

三、数字视频光端机的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
