红绿灯信号检测器价格：红绿灯信号检测器接线

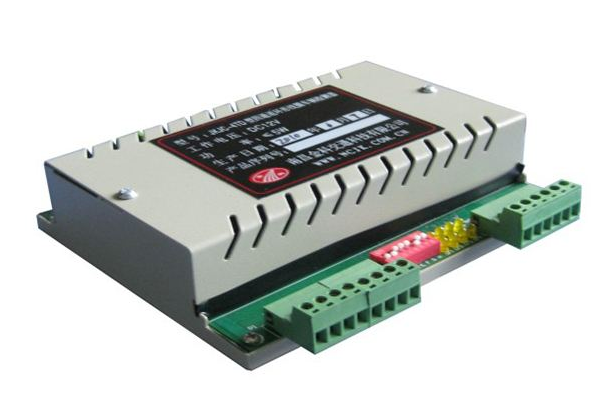

　　红绿灯信号检测器可广泛应用于纯视频检测的闯红灯自动记录系统。红绿灯信号检测器采用ATMEL高性能处理器，最多可支持接入16路红绿灯信号，并且支持红绿灯信号检测模式切换功能。红绿灯信号检测器的主要功能包括车辆检测、车速检测、闯红灯检测、线圈状态检测等，尤其对闯红灯检测非常高效、准确。

　　一、红绿灯信号检测器的特点

　　1、采用ATMEL AVR系列高性能MCU;支持RS485控制功能、LED状态指示功能。

　　2、支持车辆检测和闯红灯检测;支持一键自动检测功能、拨码开关配置参数功能。

　　3、车辆检测：车辆行驶经过线圈区域时检测车辆的通行过程，支持最多12个线圈同时检测。

　　4、闯红灯检测：可配置成2线圈闯红灯抓拍的检测和分析，触发抓拍1张、3张可配置。

　　5、车辆测速：可配置成每个车道2线圈测速或3线圈测速模式，配置成2线圈测速模式时最多支持6车道同时测速。

　　6、闪光灯分路功能：支持1路闪光灯信号输入，自动分成5路闪光灯信号输出。

　　7、线圈状态检测功能：支持实时线圈状态检测(正常、断路、短路)，并通过RS485上传给相机。

　　8、线圈视频模式切换：可配合相机实现线圈检测模式和视频检测模式切换功能。

　　9、参数设置：可通过RS485接口、拨位开关，对信号检测器各种工作参数进行设置。

　　10、状态显示：可通过RS485接口、指示灯，对信号检测器各种工作参数进行状态显示。

　　11、串口升级：可通过RS485接口对系统软件进行升级。

　　二、红绿灯信号检测器接线

　　1、每组信号灯一般是三个颜色，竖着装就是上红中黄下绿，横着装就是左红中黄右绿。每个颜色可以把它假设成一个220伏交流电(国内民用交流电电压)供电的灯泡，那一组信号灯就是三个灯泡。

　　2、接线的时候接一根4芯线就可以，其中一根黑线为三个颜色的灯共用，红黄绿色线对应3个颜色的灯。交通信号控制机通过控制信号灯的供电来控制信号灯颜色的切换。一组人行横道灯用一根3芯线就可以接，因为人行横道灯没有黄色，只有红绿两色。

　　3、一个十字路口的所有信号灯都要接到信号机，一组信号灯杆上可能会有左直右三组灯，这时就会用到主线。主线是从信号灯杆底部的接线连到信号机的线，一般是16芯，12芯，或者8芯线等。比如12芯线可以用来接信号灯杆上的左直右三组箭头灯，还可以接东西朝向和南北朝向的人行灯。

　　4、具体的纤芯可对应为：1公共线，2左转红，3左转黄，4左转绿，5直行红，6直行红，7直行绿，8右转红，9右转黄，10右转绿，11东西朝向人行红，12东西朝向人行绿，13南北朝向人行红，14南北朝向人行绿，15、16号芯线备用。如果没有人行灯，或者信号灯杆上只有一组满屏灯(有人行灯)，主线就可以用12芯线，或者10芯线，有2芯线备用。

　　三、红绿灯信号检测器的市场价格参考
