LED显示单元价格：LED显示单元参数怎么计算？

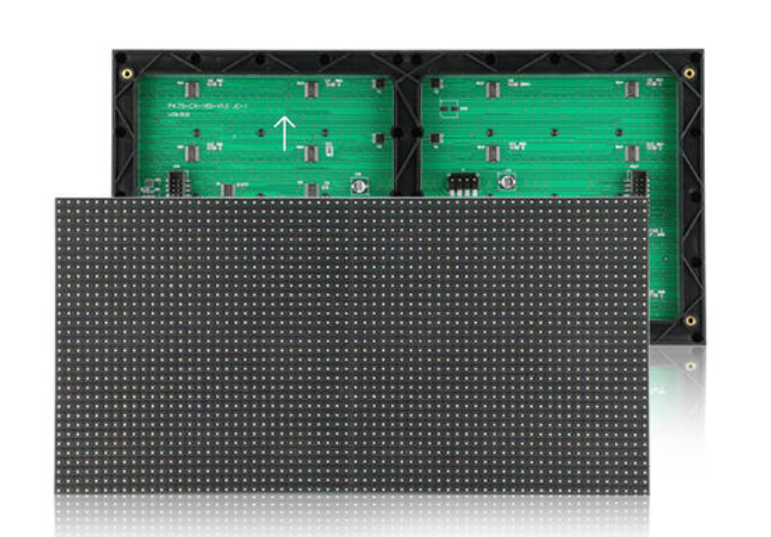

　　LED显示单元也叫LED单元板或LED显示屏模组，它是LED显示屏的主体组成单元，由LED发光二极管、驱动IC、驱动电路和塑胶套件构成。LED显示单元可分为室内单元板和户外模组单元两大类，室内单元板又称为三合一表贴，价格较高但图像清晰、色彩丰富;户外和半户外模组单元亮度高、能防水，色彩也很丰富，但是安装需要专业技术指导。

　　一、LED显示单元参数怎么计算

　　1、单元板的电流数的公式如下

　　单元板电流 =(单元板总像素数 * 每像素发光管数 * 单个发光管电流大小 / 扫描数)单个发光管电流大小通常在0.005到0.02,通常可以取值0.01A 扫描数一般室内是16扫，半户外是8扫或16扫，室外一般是4扫、2扫、或静态(1扫)。

　　(1)一个5.0双基色的室内单元板满负荷(全亮)的时候大概点流总数是：

　　(32*64) * 2 * 0.01 /16 = 2.56 A。

　　也就是说，40A电源可以带： 40/2.56 = 16 块。

　　一个平方米，功耗是： 2.56 A * 5 V / (0.488长 * 0.244高) = 107瓦/平方米。

　　但是有些发光管可能需要用0.02A电流计算，甚至更高，这样就会产生更大的功耗。这样的板子亮度稍高但是发热厉害、容易烧坏、灯管也会迅速老化，是很糟糕的设计。但愿你没有买到这样的单元板子。

　　(2)户外4扫全彩(2红1绿1蓝)8*16点阵单元模块，电流是：

　　(8*16) * 4 * 0.015 /4 = 1.92 A。

　　也就是说，40A电源可以带： 40/1.92 = 21 块。

　　一个平方米，功耗是： 1.92 A * 5 V / (0.256长 * 0.128高) = 292瓦/平方米。

　　这里选择发光管的大概电流是0.015A，因为有些纯绿和蓝色发光管电流特殊。而且因为颜色匹配问题，只能大概估计启动瞬间电流大概为正常运行时的1.5倍左右。

　　2、屏体使用模组数计算方法

　　(1)总面积÷模组长度÷模组高度=使用模组数。

　　如：10个平方的PH16户外单色LED显示屏使用模组数等于：

　　10平方米÷0.256米÷0.128米=305.17678≈305个。

　　(2)更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数。

　　如：长5米、高2米的PH16单色LED显示屏使用模组数：

　　长使用模组数=5米÷0.256米=19.53125≈20个。

　　高使用模组数=2米÷0.128米=15.625≈16个。

　　使用模组总数目=20个×16个=320个。

　　二、LED显示单元常见故障解决办法

　　1、LED显示单元常见故障有哪些

　　(1)整板未闪亮：主要是因为单元板未接电源或者板内线路连接错误，导致电路正负极相差。

　　(2)板未闪亮，功能输送正常： 这是由于电路板内置损坏造成的，可以将74HC138第4脚和第5脚引起短路现象。

　　(3)隔三不闪亮：板内4953的损坏。

　　(4)隔行闪亮：可以分析到是电路问题。

　　2、LED显示单元常见故障解决办法

　　(1)检查单元板内置74HC245和74HC138是否进行虚焊。

　　(2)利用万用表测量74HC138第1脚电压有无在2.5V左右，有则更换74HC138

　　(3)测量金针带ICA信号的通电传输状况。

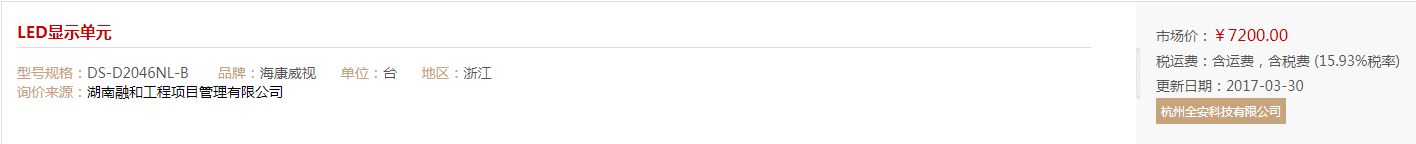

　　三、LED显示单元的市场价格参考
