110配线架价格：110配线架打法图解

　　110配线架俗称鱼骨架，它是网络系统早期使用的一种配线方式，现在主要用于电话系统配线，一般一个110配线架为1U高度，包含了左右两个各50对的鱼骨架，共可连接100对的2芯电话线。110配线架是综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，通过连接不同信息的配线架之间的跳接来完成各种不同信息的传输。

　　一、110配线架的连接方法

　　对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法。

　　1、110配线架的搭配

　　鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

　　2、多媒体与IDC配线架的搭配

　　多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠。另外，有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷、灵活、可靠的需求。

　　二、110配线架打法图解

　　1、大多数情况下电话线色谱线序

　　主色：白色、红色、黑色、黄色、紫色。

　　次色：蓝色、橙色、绿色、棕色、灰色。

　　2、电话电缆线序色谱认识举例说明

　　(1)10对电话线色谱线序表

　　1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰。

　　6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰。

　　(2)20对电话电缆色谱线序表

　　1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰。

　　6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰。

　　11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰。

　　16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰。

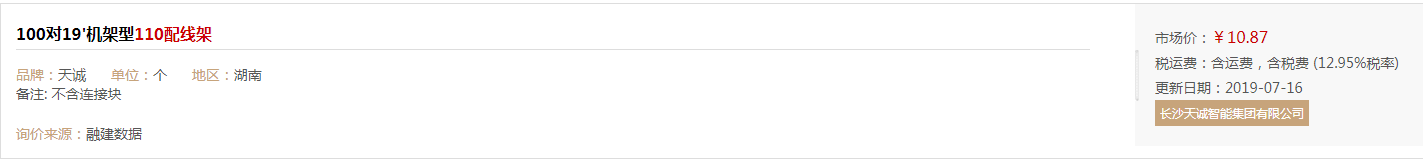

　　三、110配线架的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
