LC光纤跳线价格：LC光纤跳线怎么连接光模块？

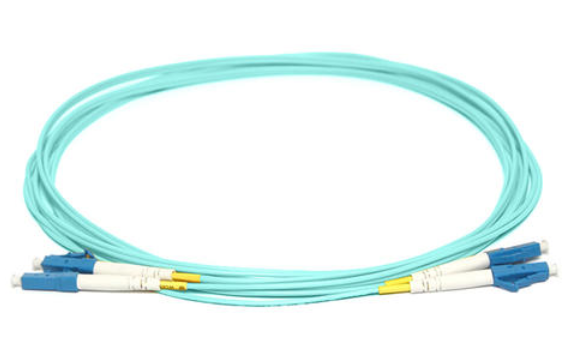

　　LC光纤跳线多用于光纤点集中的中心机房，它压缩了整个网络中面板、墙板及配线箱所需的空间，使其占有的空间只相当于传统ST和SC连接器的一半，因此极大地节省了空间。LC光纤跳线能为光纤线路灵活跳接，提供多模、单模，FC、LC、SC、ST、MT-RJ等连接头，采用优质A级纤芯(提供OM1、OM2、OM3、OS1)，适配器陶瓷端面类型有PC/UPC/APC，多种长度可选。

　　一、LC光纤跳线怎么连接光模块

　　1、QSFP+光模块与SFP+光模块直连解决方案

　　一个8芯MPO接口的QSFP+光模块和4个双工LC接口的光模块进行连接时，我们需要用到一根8芯MPO-LC双工分支光纤跳线。但这种直连方案仅限于同一机架上的短距离连接。

　　2、QSFP+光模块与SFP+光模块交叉连接解决方案

　　两种可以实现QSFP+光模块与SFP+光模块交叉连接的方法，主要区别于 QSFP+光模块一侧。第一种交叉连接方案主要是通过MPO主干光纤跳线、MPO-LC双工光纤配线盒及LC双工光纤跳线完成连接。第二种交叉连接方案较为复杂，除了方案一中所需使用的光纤设备外，其还需使用到光纤适配器面板。这种交叉连接方法更适合(光缆)分布范围之间距离更长的应用，此时需要确保熔接盘的主干光缆免受损害。

　　3、QSFP+光模块与SFP+光模块互连解决方案

　　(1)QSFP+光模块与SFP+光模块互连方式，两边的QSFP+光模块和SFP+光模块分别和MPO主干光纤跳线、LC双工光纤跳线连接。在MPO主干光纤跳线和LC双工光纤跳线之间则需使用光纤适配器面板、MPO主干光纤跳线和MPO-LC双工光纤配线盒完成连接。此连接方法允许在光纤链路的两端进行设备的更换。

　　(2)另一种是QSFP+光模块与SFP+光模块的互连方式。这种连接方案不同于上一种连接方案的是，SFP+光模块这一端的光纤接入设备。其最后主要是通过光纤适配器面板和LC双工分支光纤跳线与SFP+光模块进行连接。但由于SFP+光模块端口必须位于同一个机箱上，所以这种方法的劣势是SFP+光模块这一端灵活性的缺失，也就是说，这种连接方案不允许在SFP+光模块这一端更换光纤接入设备。

　　二、光纤跳线的四大种类

　　场上常见的光纤跳线有以下四种接头：SC、ST、FC、LC，相信很多入门者和小编一样，面对各种英文缩写也是我只认识它们，却不知道如何区别，下面请跟小编一起学习如何区分它们吧。

　　1、LC接头

　　LC卡接式方型常用于路由器。

　　LC接头与SC接头相似，但较SC接头小一些，LC接头用于连接SFP光纤模块，采用操作方便的模块化插孔(RJ)闩锁机理制成。

　　常用的LC跳线都是连接光纤与光模块的，所以一般都是LC-SC或者LC-FC的，而且多数是成对出现使用的，很少出现单根LC跳线。

　　2、SC接头

　　SC接头外壳为矩形，与SC耦合器相连接，采用直接插拔的方式连接，无需旋转。

　　优点：直接插拔，使用方便。采用工程塑料，耐高温，不易氧化。

　　缺点：长时间使用接头容易掉出。

　　SC 卡接式方型(路由器交换机上用的最多)。

　　3、FC接头

　　FC接头与ST接头相类似，外形都为圆形，但FC接头内带有螺纹，通过旋转与FC耦合器相连接。

　　优点：连接牢靠，防灰尘。

　　缺点：由于需要旋转，给安装带来不便，故安装时间稍长。

　　FC 圆型带螺纹(配线架上用的最多)。

　　4、ST接头

　　ST接头外壳为圆形，带有卡口，与ST耦合器相连接，使用时需旋转大概90°。

　　优点：连接紧密，不容易脱落。

　　缺点：由于接头插入后需旋转半周，通过卡口固定，故容易折断。

　　ST 卡接式方型常用于光纤配线架。

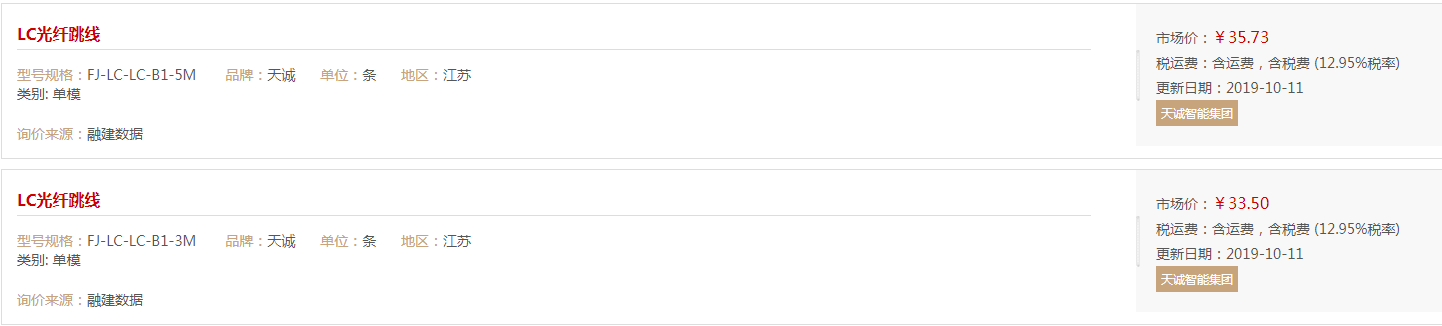

　　三、LC光纤跳线的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

　　融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
