ODF光纤配线架价格：ODF光纤配线架使用方法

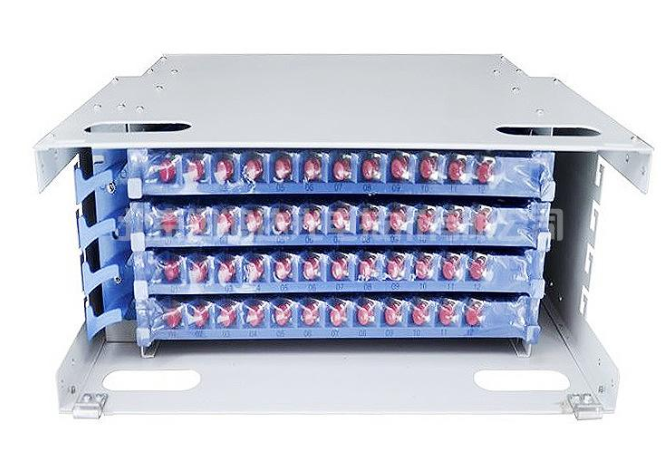

　　ODF光纤配线架又称光纤配线柜，它是用于光纤通信网络中对光缆、光纤进行连接、保护、终接及管理的配线设备。ODF光纤配线架是传输媒体与传输设备之间的配套连接设备，它可以实现对光缆的固定、开剥、接地保护，具备各种光纤的跳转、熔接、冗纤盘绕、配线调度、合理布放等功能，是信息机房中不可或缺的组成部分。

　　一、ODF光纤配线架的分类和规格

　　1、ODF光纤配线架的分类

　　光纤配线架根据结构的不同可分为壁挂式和机架式。壁挂式光纤配线架可直接固定于墙体上，一般为箱体结构，适用于光缆条数和光纤芯数都较小的场所。机架式光纤配线架可直接安装在标准机柜中，适用于较大规模的光纤网络。

　　机架式配线架又分为两种，一种是固定配置的配线架，光纤耦合器被直接固定在机箱上;另一种采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，便于网络的调整和扩展。

　　2、ODF光纤配线架的常见规格

　　产品规格：光纤ODF配线架24芯/48芯/72芯/96芯。

　　(1)24口ODF单元;

　　(2)48口ODF单元;

　　(3)72口ODF单元;

　　(4)96口ODF单元。

　　实际上ODF光纤配线架应该归类到终端盒一类，而不是归类到配线架一类，用户可根据实际需求选配单元数量或法兰盘数量。

　　二、ODF光纤配线架使用方法

　　1、拼架

　　ODF光纤配线架在多台机架拼架时，只需用附件中配备的拼架连接板和M5螺钉连接紧固即可，连接位置有4处。

　　2、顶、底固定

　　光缆进入光纤配线架的弯曲半径不小于光缆直径的15倍。机房不设静电地板时，架体底部用M10的膨胀螺栓固定在机房的地坪上，顶部用M10的螺栓与线槽连接，光缆由配线架顶部进缆孔引入;机房敷设静电底板时，需制作与底板相同高度的角铁架，角铁架先固定在地坪上，机架底部用M10的螺栓固定在角铁架上，光缆可由配线架底部进缆孔引入;若从光缆上面线槽引入机架，机架顶部用M10的螺栓与线槽连接。

　　3、ODF光纤配线架施工步骤

　　ODF光纤配线架是一种配置灵活的配线架，根据所配置的配线箱的不同，可实现前后、上下不同的进缆方式。

　　(1)光缆进入机架后的开剥、固定与接地.

　　(2)机架安装固定后，若机房小，可卸下机架前后门(门上转轴为弹簧式拉销)进行施工。

　　(3)将光缆从机架后侧底部(或顶部)的光缆孔中引入机架，并将光缆端部去除1米。

　　(4)开剥光缆。光缆开剥长度根据光纤配线箱的安装高度确定，计算公式为开剥长度=(220×N个配线箱+1600)mm。参见光缆开剥固定示意图。

　　(5)束管的保护。开剥完光缆后将束管上的油膏擦拭干净。根据光纤配线箱的安装高度，将进入箱体部分的束管剥离出光纤，套上相应长度的PVC保护软管，并在靠近光缆开剥处用扎带将PVC软管扎紧。

　　(6)光缆固定及接地。将光缆用喉箍固定在光缆固定座(板)上,并将光缆加强芯固定在钢丝座上(如需护层接地，则应预先在光缆端部插入接地夹，接地线连接在固定板上)。

　　(7)束管初固定。将用PVC软管保护好的束管初固定在光缆固定板上。

　　(8)光纤配线箱的安装。将光纤配线箱由上至下安装于机架上。

　　(9)光纤熔接。光纤熔接的详细步骤请参阅相关光纤配线箱的使用说明。

　　(10)束管终固定。光纤熔接结束后，将束管按进光纤配线箱的相应位置固定在机架的束管固定板上，余长收容于光纤配接箱内。

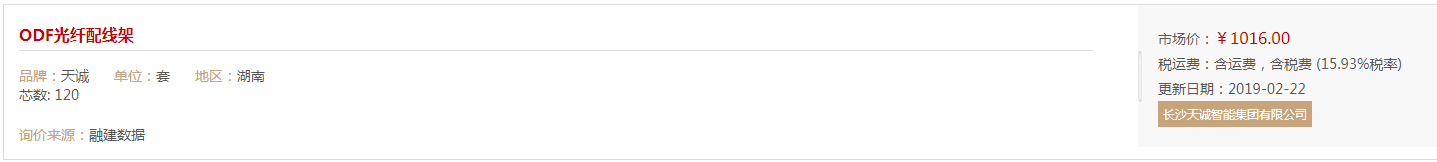

　　三、ODF光纤配线架的市场价格参考
