ODF配线架价格：ODF配线架安装图解

　　传统的光通信过程中使用的光缆通常只有几芯至几十芯，光纤配线架的容量通常都在100芯以下，这类光纤配线架越来越表现出功能较少、结构简单、尾纤存储容量较小、调配连接操作不便等缺点。随着光纤化成为接入网的发展方向，ODF配线架在长途干线和本地网中继传输中得到广泛应用。各地在崭新的光纤网建设中，都尽量选用大芯数光缆，这种情况下，100芯以上的大容量ODF配线架有了用武之地。

　　一、ODF配线架作用

　　1、ODF配线架的固定作用

　　ODF配线架作用主要是保护和固定光缆，并能用于光缆终端的熔接、光路的调接以及光连接器的安装。工人师傅可利用ODF配线架轻松实现光纤电缆及线路的连接、调度及分配。

　　光纤线缆进入机架之后，配线架可对其护套、缆芯进行固定，还可加装地线保护配件，对端头进行保护处理。同时，操作人员还可将尾缆上连接的连接器插到适配器上，然后与连接器另一端的光连接器实现光路对接，可随意插拔，自由调配及测试。存储功能是ODF配线架非常关键的一个作用。操作工人可以恰当地将线路进行归置与摆放，时架箱内的走线清晰，这样更有利于操作，调整起来也更加方便。

　　2、ODF配线架的保护作用

　　在光纤中，光缆的纤芯和尾纤是比较脆弱的，需要使用设备进行保护，所以要使用光纤配线架，而ODF配线架是在传统光纤配线架的基础上升级而成，有更大的尾纤存储容量，更方便的调配连接操作，可以和数字配线单元以及音频配线单元装在一个综合性的机柜中去，配置起来比较简单，结构灵活，方便维修和管理。

　　ODF配线架可以对光缆纤芯和尾纤起到保护功能，它既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内，构成综合配线架。ODF配线架配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

　　二、ODF配线架安装图解

　　1、开剥光缆，并将光缆固定到ODF配线架上。

　　常见的光缆有层绞式、骨架式和中心束管式光缆，不同的光缆要采取不同的开剥方法，剥好后要将光缆固定到ODF配线架。

　　2、分纤将光纤穿过热缩管

　　将不同束管、不同颜色的光纤分开，穿过热缩管。熔接完成后，可以用热缩管保护光纤熔接头。

　　3、打开熔接机电源，选择合适的熔接方式。

　　熔接机的供电电源有交流和直流两种，要根据供电电源的种类来合理开关。

　　4、制备光纤端面

　　光纤端面制作的好坏将直接影响接续质量，所以在熔接前，必须首先做合格的端面。

　　5、放置光纤

　　将光纤放在熔接机的V形槽中，小心压上光纤压板和光纤夹具，要根据光纤切割长度设置光纤在压板中的位置，并正确地放入防风罩中。

　　6、接续光纤

　　按下接续键后，光纤相向移动，移动过程中，产生一个短的放电清洁光纤表面，当光纤端面之间的间隙合适后溶接机停止相向移动，设定初始间隙，熔接机测量，并显示切割角度。

　　7、盘纤并固定

　　将接续好的ODF配线架到光纤收容盘上，固定好光纤、收容盘、接头盒、终端盒等，光纤熔接完成。

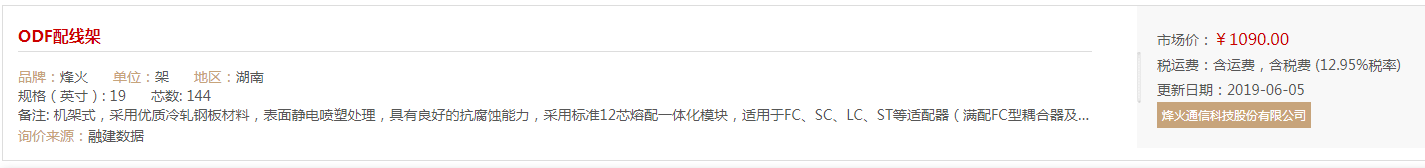

　　三、ODF配线架的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
