非屏蔽配线架价格：非屏蔽配线架模块端接方法

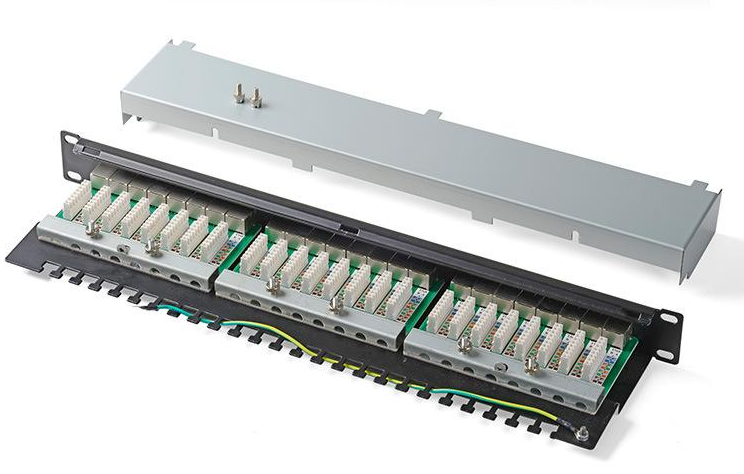

　　如果没有配线架，前端的信息点直接接入到交换机上，线缆一旦出现问题就面临重新布线，而且管理上也比较混乱，多次插拔可能引起交换机端口的损坏。配线架解决了这个问题，可以通过更换跳线来实现较好的管理。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线(RJ45接口)连接配线架与交换机。非屏蔽配线架是主要适用于非屏蔽线缆的配线架。

　　一、非屏蔽配线架的特点

　　1、高硬度磷青铜弹片

　　配线架模块部分，采用磷青铜先镀镍再镀金工艺，高达50u〃的24K镀金厚度，插拔寿命超过800次。耐腐蚀、耐插拔，在有效延长模块使用寿命的同时，保证数据传输的稳定性。

　　2、加厚型钢板自带理线架

　　采用全金属外框结构，选用加厚型钢板，结实耐用，适合各类网络工程布线。自带卡扣式理线架，不仅方便线缆的安装和固定，也方便整个机柜线缆的检修和清洁，配线、理线需求，一步到位。

　　3、全新抗高压阻燃材料

　　配线架塑胶件部分，采用全新抗高压阻燃材料，具有良好的抗冲击性、耐高低温性。全新环保塑胶，无毒无害、安全阻燃，防火等级达到UL94V-0。

　　4、高硬度磷青铜打线端子

　　高硬度磷青铜打线端子，镀软镍100 u〃、镀雾锡200 u〃，可强力刺穿绝缘层，同时有效防止端子接触面氧化，减小导线接触电阻。端子兼容22-26AWG线缆，打线次数〉200次。

　　5、高速稳定数据传输

　　通过TIA/EIA和ISO标准，配合网线使用，永久链路测试值超过ANSI/TIA 568-C.2要求，最大支持千兆以太网(1000Mbps)搭建。

　　6、通用标准设计、安装简单快捷

　　支持T568A/B端接线序，端子兼容22-26AWG线缆，并且兼容110、KRONE打线工具，安装简单快捷。翻盖式标签设计，便于集中管理。

　　二、非屏蔽配线架模块端接方法

　　1、端接线对钱，先将线缆梳理整齐，将线缆分别缠绕在配线板的导入边缘处，最好固定在垂直管道挂架上，从而确保线缆移动时不会导致线对变形。

　　2、从左右两边位置穿过线缆，根据背面数字序号与线缆端接，为了方便线对端接，每对线缆都要切除所需长度外被。

　　3、每组连接块，都需将线缆末端扎紧，使线对即便在线缆中活动也不会变形。

　　4、当需将线对弯曲时，应使其保持合适的张力，避免单个线对受损。此外，对捻应布置在连接块分开点处，才能保证线缆传输能力。

　　5、接着将线对按照顺序置入配线板背后的索引条中，按照从右到左的颜色顺序，依次为、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白。

　　6、手动把线对轻轻按压在索引条夹中，并用打线工具将线对压入配线模块，接着切断多余露出的导线头，最后用锥形钩处理切下的碎线头。

　　7、把标注线缆放置到配线模块中，并在区域范围内做记号。
