光纤耦合器价格：光纤耦合器作用和原理

　　光纤耦合器又可以叫做分歧器、适配器、光纤法兰盘等，它是用于实现光信号分路或合路，或用于延长光纤链路的光纤元件。光纤耦合器属于光被动元件领域，广泛应用于区域网路、电信网路、有线电视网路、用户回路系统等。光纤耦合器利用不同光纤面紧邻的光纤芯区中导波能量的相互交换作用，最终实现光信号功率在不同光纤间的组合或分配。

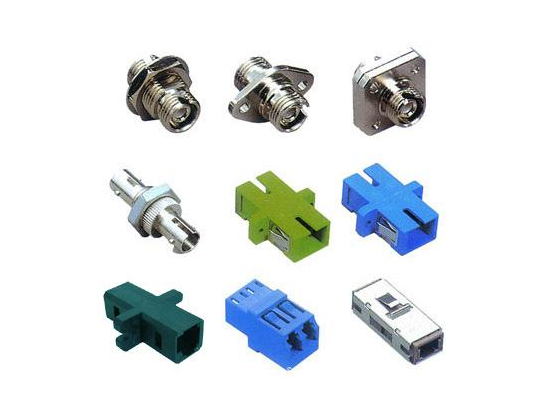

　　一、光纤耦合器的类型

　　1、按照耦合的光纤不同有如下分类：

　　(1)LC光纤耦合器：应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用)

　　(2)ST光纤耦合器：应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)

　　(3)FC光纤耦合器：应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多)

　　(4)SC光纤耦合器：应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。

　　2、光纤耦合器还可以分为单模光纤耦合器和多模光纤耦合器

　　(1)单模光纤耦合器

　　单模光纤耦合器应用最广。2×2单模光纤耦合器具有典型性，它有两个输入端和两个输出端，中间有一段耦合区。单模光纤耦合器采用熔化拉伸工艺制作，拉伸部分形成锥形耦合区。拉伸使芯区的光能向芯外扩展;同时，使两纤芯彼此靠近，这两种作用都增强了耦合。由1或2输入的光信号，经锥形耦合区分配，由3和4端输出。分配的比例称为耦合比，由拉伸区的长度控制。

　　采用磨抛法将呈一定曲率嵌入石英块的光纤去除部分包层，再将两块这样的石英块贴紧使两纤芯彼此靠近，构成光纤耦合器。耦合比由纤芯靠近程度和光纤在石英块中的曲率半径决定。耦合比可在1%～99%间选定，插入损耗小于0.5dB。输入光在反方向耦合出的光信号极弱，故光纤耦合器常被称为定向耦合器。

　　(2)多模光纤耦合器

　　多模光纤耦合器的原理和结构基本与上述者类似，只是磨抛型器件要求强耦合作用，故磨抛平面进入纤芯。在磨抛型2×2光纤耦合器的基础上，还可以制作可调耦合器。在一定的波长情况，耦合比随两磨抛光纤所成角度变化，故调节两光纤的相对方向便可改变耦合比。

　　在光纤局部网或其他场合还采用l×N，N×1耦合器或N×M耦合器(或称星形耦合器)，其中第一个数字代表输入端数，第二个数字代表输出端数。这些耦合器均采用熔拉法制作。

　　二、光纤耦合器作用和原理

　　1、光纤耦合器的原理

　　光纤耦合器是光纤与光纤之间进行可拆卸(活动)连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使其介入光链路从而对系统造成的影响减到最小。对于波导式光纤耦合器，一般是一种具有Y型分支的元件，由一根光纤输入的光信号可用它加以等分。当耦合器分支路的开角增大时，向包层中泄漏的光将增多以致增加了过剩损耗，所以开角一般在30度以内，因此波导式光纤耦合器的长度不可能太短。

　　2、光纤耦合器的作用

　　(1)将多模信号耦合成单模信号。

　　(2)将光信号转化为电信号。

　　(3)使两组光信号互相联通。

　　(4)将两个光纤接头的截面光纤孔导通。

　　三、光纤耦合器的市场价格参考
