光纤收发器网络价格：光纤收发器网络的连接

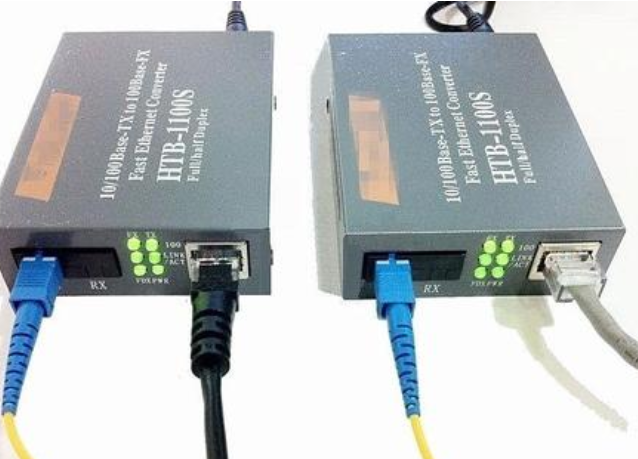

　　光纤收发器是一种光电转换设备，因此它必须能够联网使用。光纤收发器有电口和光口两种接口，电口即用来插RJ45水晶头的RJ45接口，光口包括用来插光模块的接口(如SFP光模块等)和用来插光纤跳线的接口(如SC/LC光纤跳线等)。如果光纤收发器正常工作，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯会常亮或闪烁，若LINK/ACT指示灯不亮，就需要检查相应链路是否连线正常。

　　一、光纤收发器网络的连接

　　1、如何在网络中使用光纤收发器

　　由于光纤收发器是用来进行光电转换的，它必然被用来连接电口设备和光口设备。下面以带有1个SFP+接口和1个RJ45接口的光纤收发器为例介绍光纤收发器的接入步骤：

　　(1)用网络跳线连接交换机的电口和光纤收发器的RJ45接口。

　　(2)将SFP光模块插入到光纤收发器的光口中，插入到光纤收发器光口中的SFP光模块可以支持高达120km的传输距离(光纤收发器光口支持的传输距离与使用的SFP光模块和光缆密切相关)。

　　(3)将SFP光模块插入到交换机的SFP接口中。

　　(4)用光纤跳线连接光纤收发器和交换机。

　　2、如何在网络中成对使用光纤收发器

　　有时候我们还需要在两个电口网络设备间使用光纤布线来延长传输距离，这时就需要使用两个光纤收发器。下面我们仍然以带有1个SFP+接口和1个RJ45接口的光纤收发器为例介绍光纤收发器的接入：

　　(1)用网络跳线连接交换机的电口和光纤收发器#1的RJ45接口。

　　(2)将SFP光模块插入到光纤收发器#1的光口中，插入到光纤收发器光口中的SFP光模块可以支持高达10 km的传输距离。

　　(3)将SFP光模块插入到光纤收发器#2的光口中。

　　(4)用光纤跳线连接光纤收发器#1和光纤收发器#2的光口。

　　(5)用网络跳线连接交换机的电口和光纤收发器#2的RJ45接口。

　　二、光纤收发器网络不稳定怎么办

　　1、看光纤收发器或光纤模块的指示灯和双绞线端口指示灯是否亮

　　如收发器的光口(FX)指示灯不亮，请确定光纤链路是否交叉链接;光纤跳线一头是平行方式连接;另一头是交叉方式连接。如A收发器的光口(FX)指示灯亮、B收发器的光口(FX)指示灯不亮，则故障在A收发器端：一种可能是：A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号;另一种可能是：A收发器(TX)光发送口的这条光纤链路有问题(光缆或光线跳线可能断了)。

　　双绞线(TP)指示灯不亮，请确定双绞线连线是否有错或连接有误。请用通断测试仪检测;有的收发器有两个RJ45端口：(To HUB)表示连接交换机的连接线是直通线;(To Node)表示连接 交换机的连接线是交叉线;有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式;DTE开关：连接交换机的连接线是交叉线方式。

　　2、用光功率计仪表检测

　　光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间;单模20公里：-8db--15db之间;单模60公里：-5db--12db之间;如果在光纤收发器的发光功率在：-30db--45db之间，那么可以判断这个收发器有问题。

　　3、看半/全双工方式是否有误

　　有的收发器侧面有FDX开关：表示全双工;HDX开关：表示半双工。

　　4、看光缆、光纤跳线是否已断

　　(1)光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光;在另一头看是否有可见光?如有可见光则表明光缆没有断。

　　(2)光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光;在另一头看是否有可见光?如有可见光则表明光纤跳线没有断。

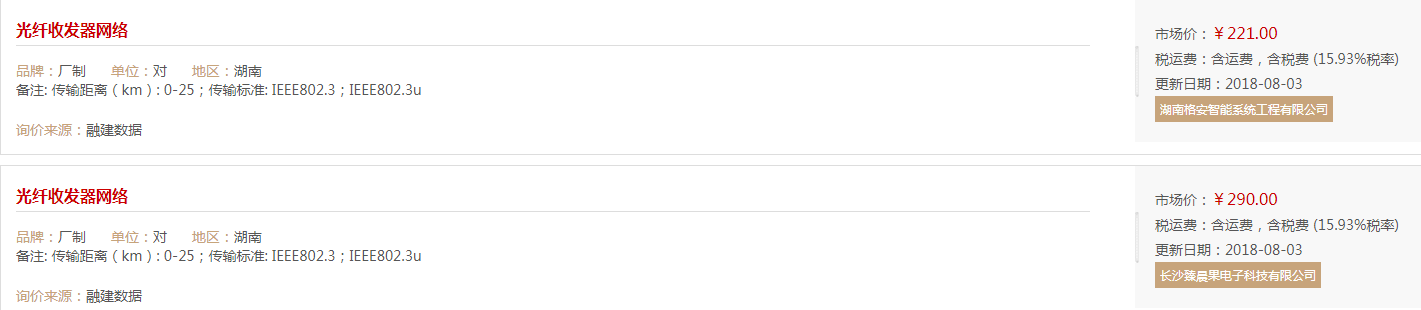

　　三、光纤收发器网络的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

　　融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
