机房网络机柜价格：机房网络机柜布线图

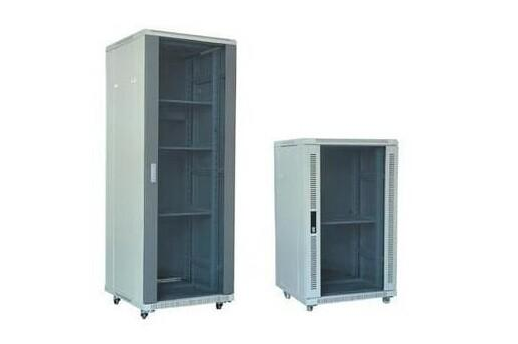

　　机房网络机柜主要是用来存放交换机、路由器、配线架等网络设备及配件的机柜，它是一种常见的机房机柜类型，比服务器机柜的尺寸要稍微小一些。机房网络机柜前门一般为透明钢化玻璃门，对散热及环境要求不是很高。机房网络机柜具有抗振动、耐腐蚀、防水、防尘等性能，可保证机柜内网络设备稳定可靠地运行。网络机柜还具有良好的使用性和安全防护设施，布线和维修都十分方便。

　　一、标准网络机柜尺寸

　　1、宽度尺寸：一般会选择800mm(选择宽些是为了方便布置垂直布线槽用的)。

　　2、深度尺寸：一般会选择600mm或800mm(因为网络机柜中的IT设备深度尺寸一般都比较小，发热量也不大，所以一般会选择比较浅尺寸的柜体，既实用又节省成本。当然也有些客户为了使网络机柜和其他整排机柜放在一起整齐美观，所以选择和服务器机柜一样的深度尺寸，比如1000mm或1100mm或1200mm深的机柜)。

　　3、高度尺寸：一般会选择通用的2000mm(也就是42U高)，有些地方为了和其他机柜放在一起显得整齐美观也可以做成和其它机柜一样高，比如2200mm等高度。

　　二、机房网络机柜布线图

　　1、机房网络机柜的走线技巧

　　机柜走线怎么走得好，很大部分都在机柜结构设计阶段就已经决定好了。一般机柜的走线，有如下技巧：

　　(1)使用走线架。机柜走线架说白了就是有N个齿的1U或者1SU的钣金件，齿的长度有长有短，取决于网络设备的大小和使用线缆的转弯半径。

　　(2)使用线桥。所谓的线桥就是在机柜中凸出的像个小桥似的半径成型结构，。可以理解为机柜板子上凸出的可以扎线的地方吧。一般线桥会出现在如下几个地方：机柜的分舱隔板，立柱，安装设备面板的方孔条等地方。

　　(3)使用绕线盘。这个和走线架同理，一般用于通讯设备的光纤整理上。

　　(4)灵活运用进(走)线筒。所谓的进(走)线筒，是指在不同分舱中需要走线时，分舱隔板上的走线的地方。一般进(走)线筒出现在两个需要相互隔绝的舱，如设备舱与电池舱之间。

　　(5)使用扎带和标签。这个上面在基本方法里面也提到了，很重要，扎带使用简易灵活，而标签则使得走线后容易辨识，减少维护的难度。

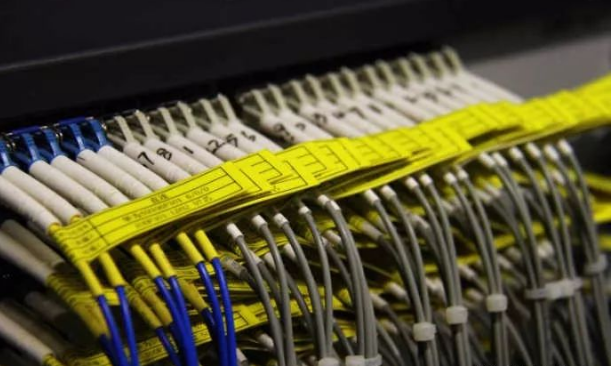

　　2、机房网络机柜布线规范

　　(1)核心设备布线规范

　　IDC核心网络设备，尤其是内网核心设备，因与TOR互联数量会比较多，因此光纤也会较多。核心网络设备光纤布放必须整齐，不能横竖乱穿插，机柜内布线美观是网络设备布线规范中重点之一。

　　光纤从设备的左侧或者右侧垂直布放，布放的地方不能挡住网络设备进出风口。光纤每隔一段距离用魔术贴扎带进行捆绑(注：不能用白色固定扎带)，但不能捆的太紧且弯曲度不能太大，100 度到 130 度间，通常约 110 度(下同)，要能松放自如，贴好标签，插到设备端口上后尽量不要将标签挡住，要有留一定长度空间方便拔插光纤。

　　(2)内网接入布线规范

　　内网接入交换机位于机架顶端，内网TOR交换机40G的MPO光纤上联到内网核心，10G-AOC线缆下联至服务器。ILO交换机1G或者10G端口上联到管理网核心，千兆端口下联服务器，机房2个机柜一台共用一台内网TOR和1台ILO接入交换机(本机柜内用5米线缆，跨相邻机柜用8米线缆)，每个机柜内大致放置18台服务器。

　　内网接入交换机布放的线缆通过理线器整理，在理线器上每4根网线用扎带做捆绑，每一根网线上标有唯一的一个标签，另一端放到机架内托盘位置。光纤下放长度无须太长，弯曲度不能太大，贴好标签且上联到不同核心的光纤应尽量用不同颜色的标签来区分。

　　(3)桥架内布线规范

　　机房内网络设备之间互联线缆均需要经过桥架走线(单机柜内除外)，桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。

　　(4)机柜内布线规范

　　机柜内(普通服务器机柜)主要有内网AOC线缆和ILO管理网线线缆，另外有电源线线缆。因此单机柜内线缆数量会较多，每种线缆都需要在机柜内侧摁扎布放。

　　不同线缆用不同颜色的线区分，如内网线：蓝色，ILO线：灰色，电源线：黑色，预留的线缆长度不宜过长，能从一侧PDU到另外一侧PDU即可，预留过长线缆会对理线造成影响。上下两台服务器之间布线及捆绑要做到强弱分开，电源线与网线要分开捆扎。

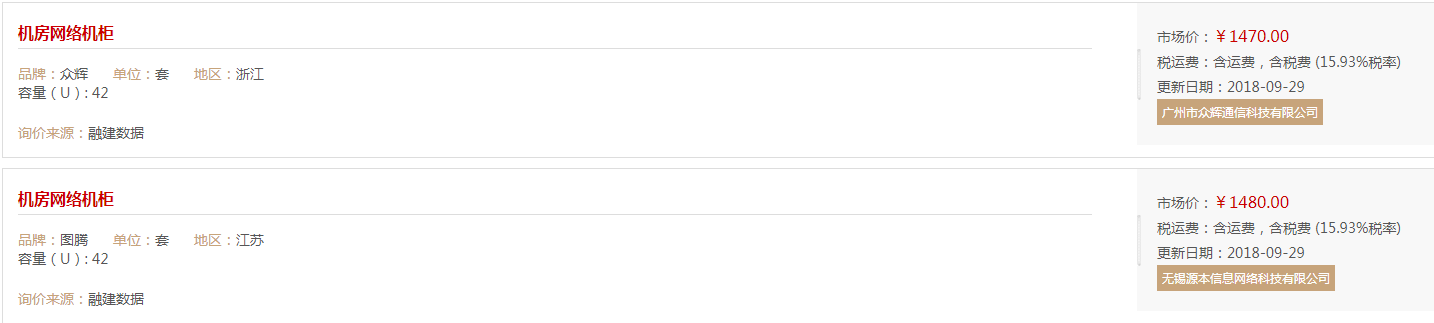

　　三、机房网络机柜的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
