理线架价格：理线架和配线架安装图教程

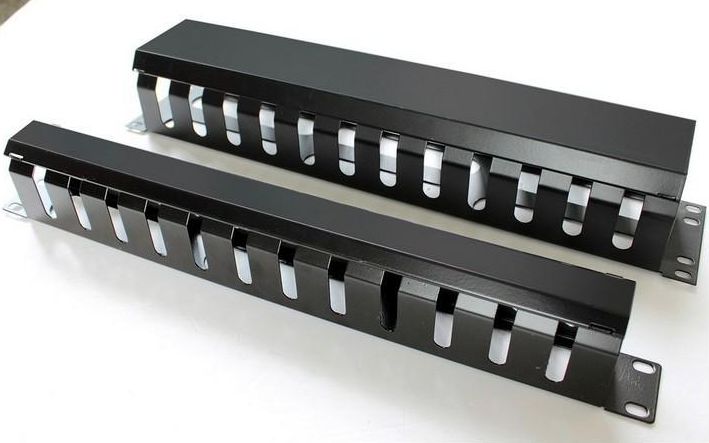

　　理线架又叫线缆管理器，它通常和配线架一起配套使用，用来对配线架前面板跳接使用的各种跳线进行管理和规划。理线架主要安装在机架的前端，可提供配线或跳线的水平方向线缆管理。理线架简化了机柜内交叉连接线路的规划与安装，理线架理线时要根据线缆走向，顺其自然地进行理线，形成易维护的系统。

　　一、理线架怎么用

　　1、在线缆根部开始外露的地方开始用扎带绑好，如果线缆过多就暗中网线的编号从中间分成两份或者多份，但是需要保证分出来的网线每一部分都是连续的。

　　2、把大部分网线扎好就开始用配线板理线，配线板的使用方法就是按照一个约定把线缆从配线板的背部一条条的穿过配线板，在配线板背部按照两根连续的网线一起用扎带扎起来，每两个扎一块儿都要求有一个错位，就是不要并排的扎太多，每两个扎带上下最好有点距离。

　　3、使用理线板一直顺着往下移，在理线板的背部也一直用扎带缠好(半米一扎)。最后一次六根一扎，位置在离线缆尾部一米左右。

　　二、理线架和配线架安装图教程

　　1、理线安装的规则

　　在楼层配线间和设备间内，配线架和网络交换机一般安装在19in的机柜内。在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线架、交换机等设备，同时考虑配线架与交换机之间跳线方便。为了使配线架和设备的安装美观大方且方便管理，必须对机柜内设备的安装进行规划，具体遵循以下原则。

　　(1)配线架的安装原则：缆线采用地面出线方式时，一般缆线从机柜底部穿入机柜内部，配线架宜安装在机柜下部;当采取桥架出线方式时，一般缆线从机柜顶部穿入机柜内部，配线架宜安装在机柜上部;当缆线采取从机柜侧面穿入机柜内部时，配线架宜安装在机柜中部。一般配线架安装在机柜下部，交换机安装在其上方。

　　(2)每个配线架之间安装有一个理线架，每个交换机之间也要安装理线架。

　　(3)正面的跳线从配线架中出来全部要放入理线架内，然后从机柜侧面绕到上部的交换机间的理线器中，再接插进入交换机端口。

　　2、配线架安装

　　(1)检查配线架和配件的包装是否完整。

　　(2)将配线架安装在机柜设计位置的左右立柱对应的孔中，水平误差不大于2mm，更不允许左右孔错位安装。

　　(3)理线。

　　(4)端接打线。

　　(5)做好标记，安装标签条。

　　3、交换机设备的安装

　　交换机安装前，首先应检查产品外包装是否完整和开箱检查产品，收集和保存配套资料。一般包括交换机、两个支架、一根电源线、一个管理电缆、4个橡皮脚垫和4个螺钉。安装交换机的一般步骤如下：

　　(1)从包装箱内取出交换机设备。

　　(2)给交换机安装两个支架，安装时要注意支架方向。

　　(3)将交换机放到机柜中提前设计好的位置，用螺钉固定到机柜立柱上，一般交换机之间的安装距离至少留1U的空间，用于空气流通和设备散热。

　　(4)将交换机外壳接地，将电源线拿出来插在交换机后面的电源接口中。

　　(5)完成上面几步操作后，就可以打开交换机电源了，在开启状态下查看交换机是否出现抖动现象，如果出现请检查脚垫高低或机柜上的固定螺丝的松紧情况。

　　4、理线架(环)的安装

　　由于配线架和设备的前端或者后端都将会有大量线缆连接，因此需要配备理线环进行管理和支撑。安装理线环的一般步骤如下：

　　(1)取出理线架(环)和所带的配件(螺丝包)。

　　(2)将理线架(环)安装在网络机柜的立柱上。

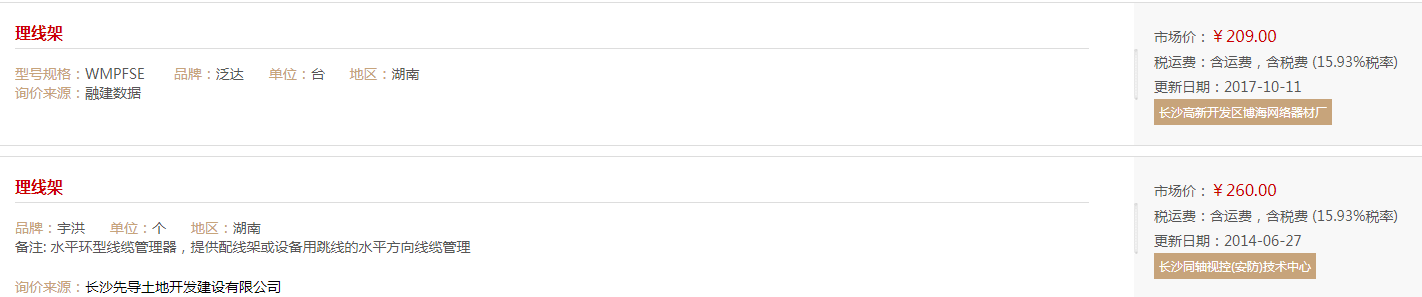

　　三、理线架的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
