六类非屏蔽网络模块价格：六类非屏蔽网络模块180度怎么打线？

　　六类非屏蔽网络模块主要应用于综合布线系统的水平子系统的端接，它专为90度和180度电缆走线设计，让线缆承受最小的机械压力，并保证线缆弯曲半径。六类非屏蔽网络模块是千兆级的，一般应用在核心及主干，主要用于主干网络接入，传输视频、音频等。六类非屏蔽网络模块体积小巧，可轻松安装在面板和插座上，可分为打线和免工具安装，可反复端接。

　　一、六类非屏蔽网络模块的特点

　　1、IDC打线柱夹子与8芯针方向为180度。

　　2、接触针触点采用高低错位技术，有效降低近端串扰值。

　　3、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别。

　　4、具有向后兼容性，可向下兼容CAT5e及更低类别的系统，避免用户的投资损失。

　　5、带防尘盖设计，防止灰尘进入模块插口(NORMCAT6B)。

　　6、独特的PCB线路板线对平衡设计，减少干扰，通过余量高。

　　7、扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落。

　　8、外形紧凑，有通用的T568A和T568B线序标签清晰标注于模块上，便于准确快速地完成端接。

　　9、8芯针触点均使用在100微英寸金属导针的镍层上敷有50微英寸的镀金层材料，具有高抗氧化的特性。

　　10、自主的外观设计，简洁美观，采用黑色PVC外壳、白色的卡线端子和透明的端接保护帽(NORMCAT6A)。

　　11、嵌入式设计，模块可安装在配线架空架上，组成模块化式配线架。

　　12、支持主流端接方式，可用110和科龙打线工具进行线缆端接，保证了连接方式的通用性和连接的可靠性。

　　13、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及使用寿命。

　　14、可配打线底座，施工人员的手可以直接握在底座上，而不是在打线刀的正下方，可以更好的保护施工人员，避免被打线刀割伤通过第三方权威机构检测，获得UL认证。

　　二、六类非屏蔽网络模块180度怎么打线

　　1、剪断：利用剪刀剪取适当长度的网线。

　　2、剥皮：将线头放入剥线环剥线刀口,让线头角及挡板,慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮，剪去中间的十字骨架及麦拉线。(注意:剥30mm长就行了)

　　3、放线：把剥去胶皮的双绞线横放进模块的凹槽内(护套部分伸入槽内约2mm左右)，槽内有色标和A、B标记，标记A表示按 T568A规则打线，标记B则表示按 T568B规则打线。

　　4、排序和压制：先把双绞线头部位置适当解纽(解纽到IDC打线端口)，然后按照T568A或T568B的线序分别排开。以T568B为例，根据模块面上的图标分上下面把线放到模块面槽里，先把绿对与橙对两边分开放入对应的IDC打线端口并拉紧，然后用专用单对端接工具进行压制。

　　5、最关健的是棕对与蓝对，棕对的节距较大，需绞紧一圈，以免头部线缆扳直后线对松开，然后把两对线按色标放好，再用专用单对端接工具(俗称打线刀)进行压制。端接工具的操作手势也很有讲究，实际现场工作中一天可能要打好几百个模块，如果手势不正确不仅打线速度上不去，同时也会感到很吃力，搞不好手上就会弄出水泡来，甚至弄伤手。

　　6、正确的手法是：把模块放在一张平整的工作台上，一只手紧握住模块，并用手指把线压住。另一只手先把芯线按色标要求放到位并拉紧(可以放一对打一对，也可以把芯线全放好后再打)，然后，拿起打线刀，握住打线刀手柄的中间，使手臂与打线刀之间成一直角，将打线刀顺势往下一压即可。注意打线刀切线的刀片应该放在模块的外边，而不是里面。

　　7、上防尘盖：模块做完后，盖上防尘盖才算完整，然后把线板直卡入槽内。

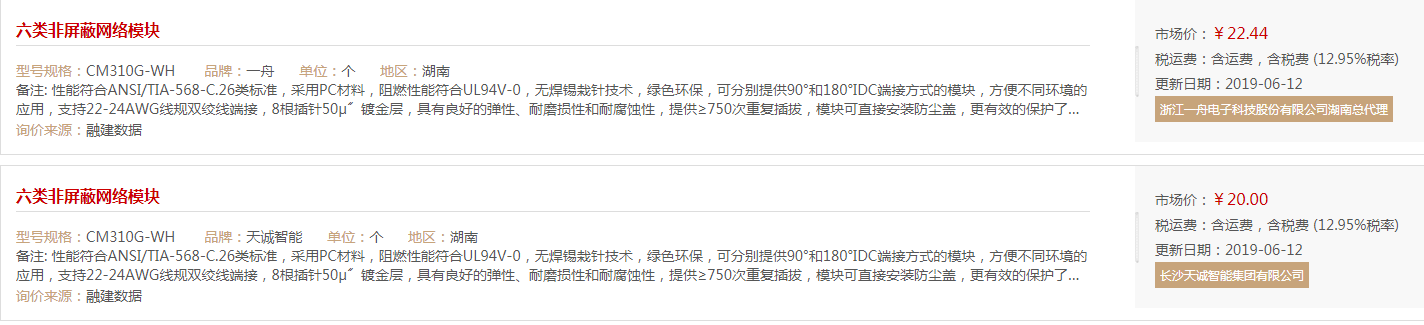

　　三、六类非屏蔽网络模块的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
