设备线夹价格：设备线夹型号说明

　　设备线夹主要是用于母线引下线与电气设备(变压器、互感器、断路器、隔离开关、穿墙套管等)的出线端子进行连接的器件。常见的电气设备出线端子材质为铜质或铝质，而且引出线多为铝绞线或钢芯铝绞线，因此设备线夹又分为铜设备线夹和铜铝过渡设备线夹。根据设备线夹的安装使用方法，设备线夹还可以分为压缩型设备线夹和螺栓型设备线夹。

　　一、设备线夹sy代表什么

　　有的110KV变电站设备与设备之间连接的铝导线，用的设备线夹的型号为SY系列(S表示设备线夹，Y表示压接)。

　　1、建议：设备线夹选用压接型的，尽量避免使用螺栓型。因为螺栓型的在螺栓锈蚀后，会松动导致接触虚。

　　2、注意：设备是铝的，导线是铝的，选用的设备线夹应该是铝的。

　　设备是铜的，导线是铝的，选用的设备线夹应该是铜铝过渡的。

　　二、设备线夹型号说明

　　1、设备线夹型号规格

　　根据安装方法和结构形式的不同，铝设备线夹分为压缩型和螺栓型。每种形式的线夹又按引下线与安装电气设备端子所成的角度不同，分为0°、45°(30°)、90°三种。线夹端子尺寸均应符合GB5273-1985《变压器、高压电器和套管的接线端子》。

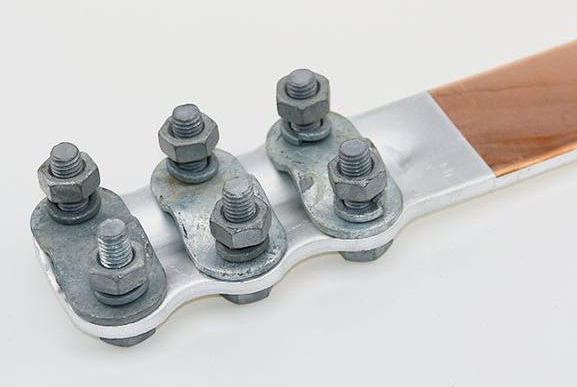

　　2、铜铝过渡设备线夹

　　设备线夹与电气设备(如变压器、断路器、互感器、隔离开关、穿墙套管等)连接时，由于许多设备出线端子均为铜板，铝设备线夹与铜端子连接，出现两种电位差不同的金属电气过渡，在运行中产生电化腐蚀。

　　为了避免电化腐蚀，目前采取的措施有铝上镀铜、铜上镀锡、压接法、闪光焊、摩擦焊、钎焊及履铜铝板等。从运行经验看，闪光焊、摩擦焊比较好，但仍然很费铜;钎焊及履铜在气候干燥地区可以使用。后两种办法均做过鉴定和有较好的运行经验。

　　定型的铜铝过渡线夹采用闪光焊、摩擦焊和钎焊工艺方法制造。闪光焊工艺已纳入国家标准，摩擦焊早已广泛用于240mm2以下导线的接线端子制造。载流量1000A以下的设备线夹亦采用钎焊。载流量500A以下可以推广用履铜铝板。这种材料可以节约大量铜材，铜材耗用亮仅为闪光焊的1/5-1/8。

　　定型的铜铝过渡线夹按安装方法和结构形式分为螺栓型和压缩型两类，线夹按引下线同设备端子所成角度不同，有分为0°和30°两种。制造厂出厂的铜铝过渡设备线夹的端子均不钻孔，在施工时，根据电气设备出线端子的尺寸钻配。

　　3、设备线夹型号说明

　　(1)JT/JTL-300A/200

　　JT表示铜夹，JTL表示铜铝夹，导线截面300mm，线间距离200mm。

　　(2)SSY-300A/200(120*125)

　　表示双线液压线夹，导线截面300mm，线间距离200mm，接线板尺寸为130*125mm。附加字母A表示水平(0°)，B表示30°，C表示90°。

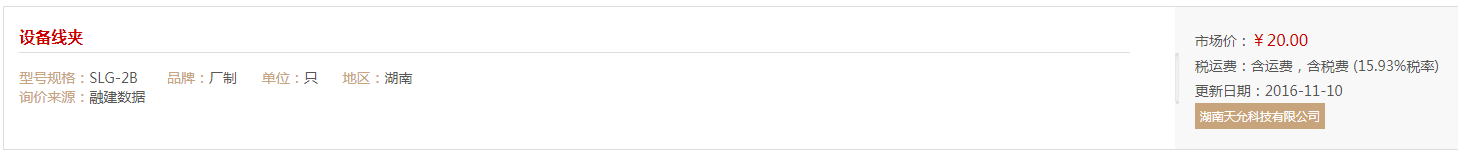

　　三、设备线夹的市场价格参考
