双绞线传输器价格：双绞线传输器接法教程

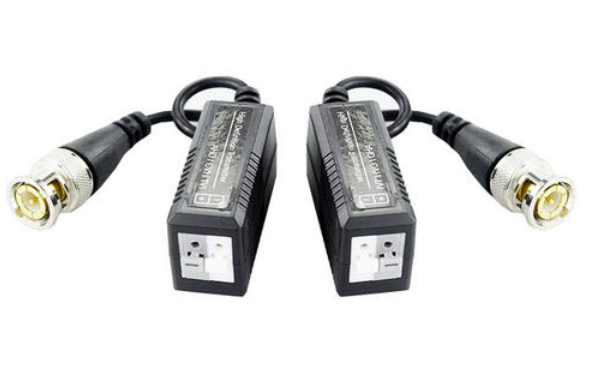

　　双绞线传输器主要指的是利用双绞线来传输视频的设备，它利用了双绞线差分传输原理，在发射端将视频信号转换成极性相反、幅度相等的视频信号，通过双绞线传输后，在接收端将二个极性相反的视频信号相减恢复成原来的视频信号，这样能有效抑制共模干扰，就算在强干扰环境下，它的抗干扰能力、图像传输清晰度都要好于同轴电缆。

　　一、双绞线传输器接法教程

　　一般来说，双绞线传输器的接法有以下四种方式。

　　1、树形结构

　　两对4芯双绞线电缆用于将分散监测点的信号拉到相对集中的位置，然后通过4对或大对数超5类双绞线拉回监控中心。

　　2、点对点结构

　　每个监控点都拉一根网线或一对2芯四芯超五类电缆。如果这一点需要传输控制信号，2对中的剩余行可用于传输控制信号。

　　3、首先关注然后发送

　　首先，摄像机的信号通过同轴线集中在一起，然后进入多通道发射机，然后通过网络电缆。转回监控中心。

　　4、一串字符串结构

　　每四个监控点拔一根网线。接线时，首先将附件的四个通道分成一个区域，然后根据距离按下该网线。通过这四个点，每次打开一个点时，取出外皮并取出一对线以供一个相机使用。

　　二、双绞线传输器传输距离

　　1、单路无源发送：接收500米。

　　2、无源配有源发送：接收800米。

　　3、双路有源发送：接收1500米。

　　4、双绞线传输器距离，我们就以常规国标超5类双绞线传输来解读“传输距离”。厂家对产品传输距离的标定，应该是以一定的传输质量相对应的。

　　5、实验室测试超5类双绞线传输特性，与国标视频电缆SYV75-5传输特性比较，其衰减和频率失真特性比较关系是：430米超5类双绞线与1000米SYV75-5视频电缆基本相同。

　　6、无源传输，是指没有视频放大补偿功能的传输。

　　这就是说，即使无源“双绞线传输器”是“理想的传输器”，那么500米超5类双绞线无源传输的图像质量，大约相当于视频电缆SYV75-5传输1162米的传输质量;1100多米SYV75-5视频电缆的传输效果，就是产品对应的传输质量。

　　7、双绞线传输器距离，如果假定同轴有源传输的性能与这个双绞线有源传输器的性能一样，那么有源双绞线传输器传输距离为1500米，视频电缆有源传输就可以是3488米了。

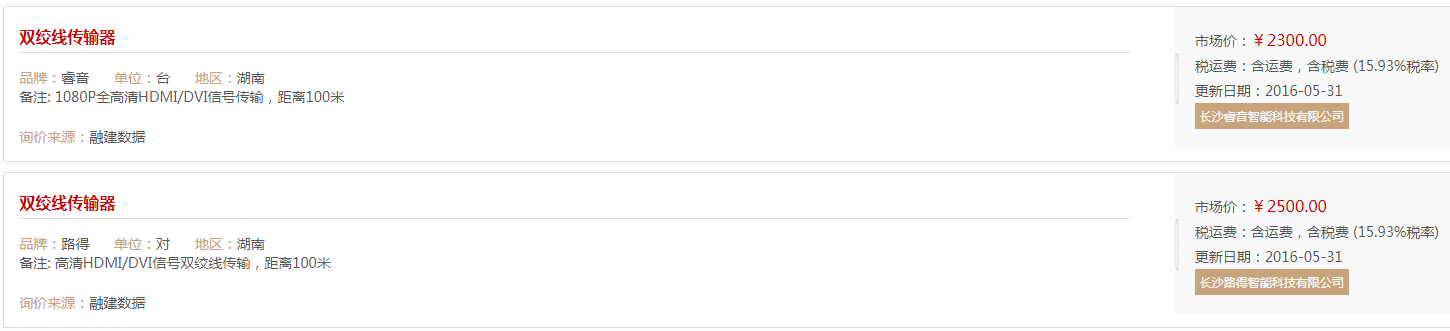

　　三、双绞线传输器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
