跳线盘价格：跳线盘常用焊接方式有哪些？

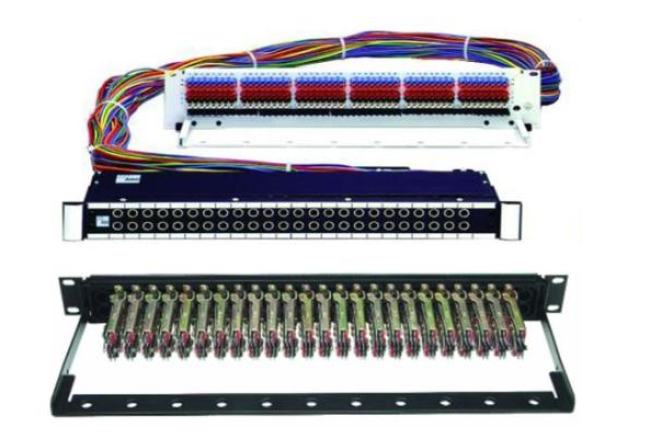

　　跳线盘是能够把多个音频设备通过不同组合方式轻松连接在一起的连接设备。功放、麦克风、调音台、外置设备以及音频接口等都可以用任何顺序通过跳线盘正面的小型接口，来连接到跳线盘背后的插接板上。跳线盘有各种连接方式。后方连接有XLR或者裸线焊接点的TRS插孔、多通道D-sub连接器，前方的连接插孔有1/4英寸的TRS或者是Tiny Telephone等等。

　　一、跳线盘的作用

　　1、跳线盘在剧场剧院多功能厅礼堂等最多的用法就是起系统备份和信号的输入输出控制作用的。

　　常用的方法有：(在观众席和舞台区)所有舞台信号能在观众厅中部或后部、舞台两侧提供完全的信号输入输出接口，但是正常情况下是不用的，信号直接旁通到后面控制室，需要的时候再把调音台插入到那些控制位。记住这些控制位都是有信号的输入输出的。

　　2、在控制室的使用就更加丰富了，就是让所有设备的输入输出都可以进跳线盘。也就是说所有音源、调音台的母线输出、矩阵输出、AUX、INSERT、音频矩阵的输入输出、功放的输入等都可以在跳线盘上面找到。同时还要考虑任何一级都可以被拿掉而被其他设备所备份接入，进而取而代之形成系统备份。

　　焊法上可以先焊厚片，后焊薄片，也可以反过来。

　　跳线盘的其他功能：信号矩阵分配功能，就像过去手工接线路电话一样使用。就是把需要的输入、输出都分别接在上下两排塞空上面，然后在前面跳。这种跳线盘前后都是相通的，也很便宜。

　　二、跳线盘常用焊接方式

　　1、“对号入座”焊接方式

　　跳线盘有上下两排孔，当面对跳线盘的背面，最顶端的焊点是“地”的那一排定义为上排。常用的跳线盘有48孔和96孔两种。每排孔有96个座，每个座有5个焊点。

　　(1)“+”连接线材的 “+”线

　　“+”跳点连接另一排对应的跳线座的“+”或“+”跳点，连接“+”或“+”跳点取决于半通或全通的连接方法。

　　(2)“-”连接线材的“-”线

　　“-”跳点连接另一排对应的跳线座的“-”或“-”跳点，连接“-”或“-”跳点取决于半通或全通的连接方法。

　　(3)“地”连接线材的“地”线。

　　2、连接到跳线盘的连接线要求

　　(1)“+”“-”“地”的线头长度是4mm，要上锡。

　　(2)“地”线热缩管的长度是26mm。

　　(3)“+”“-”“地”线套上线材热缩管后裸露的长度是26mm，剥线时留30mm。

　　(4)线材热缩管的长度是15mm，在剥线前穿入线材，包住5mm裸露的线材。

　　3、跳线盘焊接点套管的要求

　　(1)套管并不是热缩管，有弹性，刚好能套住焊点，长度是15mm。

　　(2)跳线盘之间的环线的长度是100mm，线头长度是4mm，要上锡。

　　(3)环线使用mogami3159或mogami2944的“+”线和“-”线做环线。

　　(4)Mogami3159 红色环线接跳线盘“+”焊点，绿色环线接“-”和“地”焊点。

　　(5)Mogami2944 红色环线接跳线盘“+”焊点，透明环线接“-”和“地”焊点。

　　4、全通、半通、不通对信号流跳线盘的影响

　　(1)跳线的上排孔跟下排孔的关系是全通时：

　　跳线插上排跳线孔时，下排的信号断开，跳线插下排跳线孔时，上排的信号断开。

　　上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”。

　　下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”。

　　“+”环线连接上下排跳线座的“+”跳点。

　　“-”环线连接上下排跳线座的“-”跳点。

　　(2)跳线的上排孔跟下排孔的关系是不通时：

　　跳线盘插上孔不会影响下孔的信号，插下孔时不会影响上孔的信号。

　　上下排之间没有环线。

　　跳线盘焊完好，将线理顺，扎好。

　　(3)跳线的上排孔跟下排孔的关系是半通时：

　　跳线插上排跳线孔时，下排的信号不断，跳线插下排跳线孔时，上排的信号断开。

　　上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”。

　　下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”。

　　上排的“+”线与“+”环线的一端连接在上排跳线座的“+”。

　　下排的“+”环线的一端连接在下排跳线座的“+”跳点。

　　上排的“-”线与“-”环线的一端连接在上排跳线座的“-”。

　　下排的“-”环线的一端连接在下排跳线座的“-”跳点。

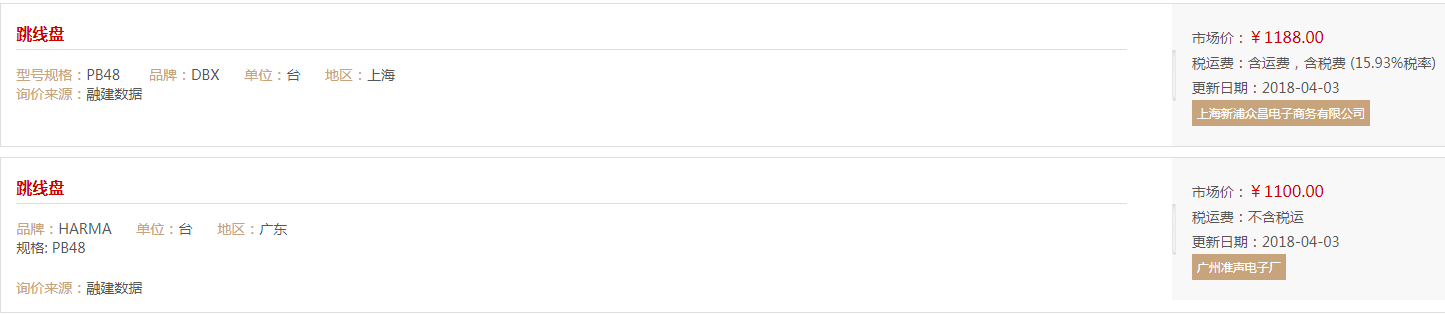

　　三、跳线盘的市场价格参考
