温控线价格：温控线路怎么接线？

　　温控线就是温控仪或温控器的连接线。温控仪或温控器广泛运用于空调、冰箱等家用电器中，它是一种自动控制温度的装置，通过温度的改变来自动调节温度直到最佳温度，也就是最理想的温度，可有效防止电器过热断电或损伤。温控线主要是温控仪或温控器用来连接电源和传感器、控制器等，每个温控仪表上都有接线图，需要按照接线图进行接线。

　　一、温控线的作用与原理

　　1、温控线的原理

　　温度控制器也叫温控开关、温度保护器，分为机械式的和电子式的两类，它主要是根据工作环境的温度变化，在开关内部发生物理形变，从而产生某些特殊效应，产生导通或者断开动作的一系列自动控制元件，或者电子原件在不同温度下，工作状态的不同原理来给电路提供温度数据，以供电路采集温度数据。

　　温控器的工作原理是通过温度传感器对环境温度自动进行采样、即时监控，温控器当环境温度高于控制设定值时控制电路启动，可以设置控制回差。

　　温控器由转换显示机构、设定机构、比较运算机构、输出机构四大机构组成，当温度传感器把现场温度转换成电信号传给温控器，温控器的转换显示机构把电信号转换成数字显示或模拟指示出来，并在内部与设设定机构的设定值通过比较机构进行比较后，通过输出机构输出给操控器，然后操控器再对加热器/致冷器进行控制。

　　2、温控线的作用

　　在欧洲绝大多情况是温控器是壁挂炉必配件， 两者一配一的同时交付用户的，而且配备的温控器大多是智能型温控器。壁挂炉温控器的主要作用分为以下几种：

　　(1)每天自动定时提前或延后开关调节壁挂炉，免去人工操作，对上班族家庭最有必要;

　　(2)每天早午晚夜各时段室温自动高低调整，免去早晨起床和下班回家后等待房间升温而挨冻的尴尬;

　　(3)改落后粗放的水温控制为先进准确的室温控制，加上分时段定室温按需运行，不用敞开的昼夜烧气采暖;

　　(4)室温过低时强制启动壁挂炉，仅需极少的燃气，便可安全的进行居室防冻保护。

　　二、温控线路怎么接线

　　1、如何看懂温控接线图

　　(1)电源模块，电路图中标明AC220V即为交流电源输入，从开关引入火线、电源处引入零线，接紧即可;

　　(2)输出模块，也就是图中的HEAT加热模块，两根线直接连接负载加热器，有的温控器还可以输出1-20mA，就可以使用固态继电器输出;

　　(3)温度探头输入，左下角就是温度探头的输入，温度探头型号为三根线的热电阻，一般使用PT100即可，理论上不能和热电偶通用;

　　(4)可控硅控制，如果温控器有G、A、K三根接线点，说明温控器带有可控硅控制功能，连接可控硅即可。

　　2、温控线路接线步骤

　　(1)如果你使用的是热电偶的传感器，那么你就接1和2两个端子，1负2正。如果你接的是热电阻的话，那么一般红色的一端接在3号端子上，其余两个接在1和2上。15和13用根导线连起来，12接在接触器上，接触器的另一段接在16上，组成一个回路。15和16是接交流电源。9和10是接报警，接线是要注意要和电源串联在一起。

　　(2)123一般接传感器线。4空白。567为一组接点，6是公共点。高总低为一组接点，总是公共点。高和总是NC。低和总是NO。地为仪表接地，中为零线，相为相线。(交流220V电源)实际内部的地线是悬空的，不用接线。接触器的A2接零线，A1接温控器的NO，温控器的com接火线。火线零线进温控器的相、中。

　　(3)仪表前方有2个调整盘，中间有个拨钮。调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。实际温度对应设定温度变化时，接点随之变化。

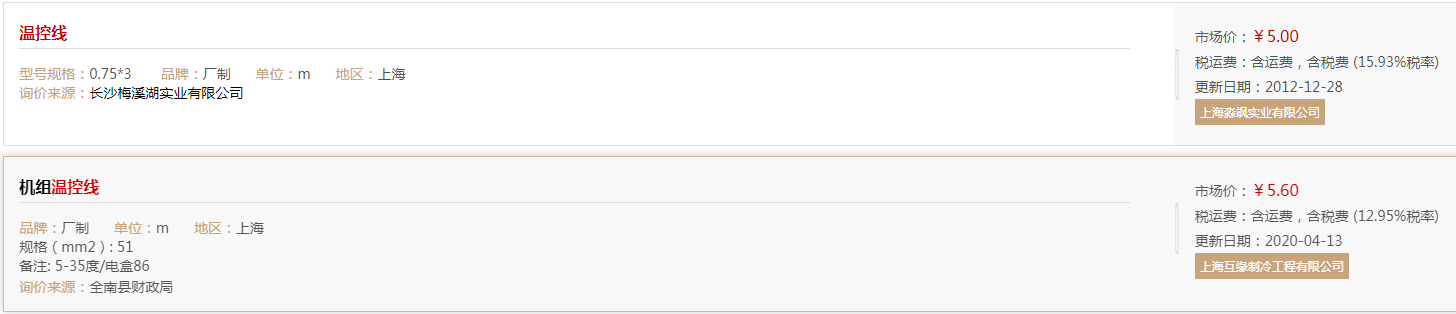

　　三、温控线的市场价格参考
