小型机柜价格：小型机柜理线全过程

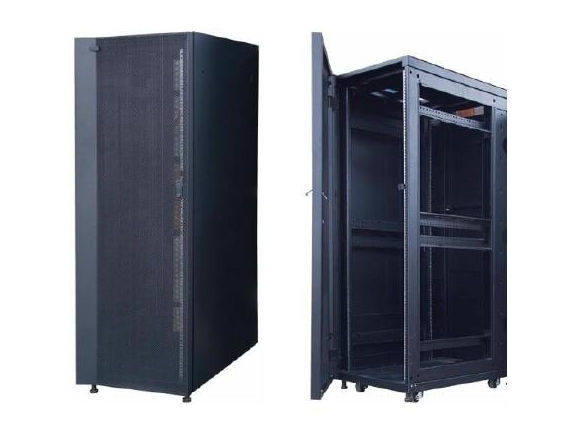

　　小型机柜也叫小型机机柜，它不是小号机柜，而是用来放置IBM小型机的机柜，是IBM原装机柜。IBM小型机是一种小型的电脑主机式服务器，符合19英寸服务器标准，因此小型机柜也是标准机柜，规格为644(宽度)*1098(深度)*2015mm(高度)，是标准的42U机柜，还自带PDU电源，带有侧板和网孔前门。小型机柜内也有专业的理线设备，兼具巧妙的散热设计。

　　一、小型机柜理线全过程

　　在正向理线过程中，需要布线材料的配合，并使用理线板和理线表，配合着理线工艺才能完成一个同时具有美观、可靠、快捷、预留的效果。下面以最常见的右进上出理线方式介绍正向理线的基本施工工艺：

　　1、将配线架固定到位，背后装好托架，正面将打印了线号的面板纸装入配线架(或贴在配线架上)，若配线架的模块可以卸下，则应卸下模块。

　　2、理线板定位：理线板在穿线前先应确定其方向，使理线板在理线过程中不需要硬行扭转方向，就可以使E1孔就近自然对准1号模块，此时理线板上的2-5孔与配线架的2-5号保持平行。通常可以使用这样的方法进行定位：先将理线板垂直放在1号模块背后，使E1孔对着1号模块(有字的一面朝向24号模块)，然后手持理线板顺着线缆未来的路由走向，向机房的进线口移动，移动时确保理线板只出现平行移动，不发生转动，当理线板到达进线口时，记下理线板的方位(主要是A1孔位置所在的方位)，以便后续每块理线板使用。

　　3、理线板穿线：在机房的进线口旁，将理线板按2所确定的方位将板的方向调整好，将水平双绞线按线号依理线表穿入理线板(有字的一面对着自己，线从无字的一面穿入板中)，这道工序一般由两人共同完成：一人找到线号(只要找到该理线板所需的线号即可)并将其与其他线缆分离，一人将线穿入理线板的对应孔中。应该注意的是，双绞线应全部穿过理线板，也就是应该将理线板紧贴在进线口旁，这样才能保证进入机房的双绞线全部被整理。

　　4、路由理线：先在理线板外侧(无字侧)根部用魔术贴(或尼龙扎带)将穿入理线板的双绞线扎成一束;然后将理线板沿着指定的路由向自己方向平移，平移100mm后在理线板外侧根部用魔术贴(或尼龙扎带)再绑扎一次(防止前次绑扎松动)，此时应注意使线束形成圆形，而线束外侧的线应该是理线板外围一圈的线，理线板中间的线在线束的内部，确定后的所有双绞线的相对平行一直要保持到配线架的最远端的模块后侧(即第24个模块后侧);继续平移理线板200mm左右，在理线板外侧根部用魔术贴(或尼龙扎带)绑扎，注意每根线应保持与前次绑扎时的位置相同，不允许有些线从外层转入内层，也不允许内层线转入外层;依次平移，直到配线架为止。

　　5、线束固定：在理线过程中，如果旁边遇到桥架上的扎线孔或机柜内的扎线板，则应在绑扎线束的同时将线束绑扎在桥架或机柜上，以免线束下滑;

　　6、弯角理线：当平移过程中遇到转弯时，必须让理线板贴近转弯角，在弯角旁顺着转弯，不可以绑扎后再贴上弯角(由于弯角处内侧的线短，外侧的线长，因此如果按直线绑扎后再转弯，弯角处的线束一定会变形)。这就要求所有的线束必须在现场绑扎，不可以事先绑扎后后再移到现场来。

　　7、托架理线：当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，将线束绑扎一次，然后分出该模块对应的线号。此工序应配备2人：1人分线，1人将线从配线架背后拉到配线架正面去(如果模块可以卸下，则将线从模块孔穿到正面去)，同时2人唱号核对线号与配线架上的面板编号是否一致。

　　8、将退出的理线板重新拿到进线口，使用下一个24口配线架的理线表，依次重复1-8，完成下一束线的理线工作，直到全部完成。

　　二、小型机柜散热方案

　　小型机柜散热解决方案在数据中心中，利用机架式散热单元，采用级联的方式，可以将更多冷空气输送到机柜中核心设备的位置。这些冷空气能够降低导入机柜的空气的温度，同时减少流经机柜而进入冷通道的热空气造成的负面影响。另外，还可以安装风扇来散热，小一点的机柜安装单风扇，大一点的机柜安装双风扇。

　　1、网孔门机柜散热解决方案

　　对于网孔门机柜，机架式散热单元竖直悬挂在机柜后部侧立柱上，处于核心设备的上方100mm，其数量可根据放置在机柜中核心设备的数量决定，可配置多个机架式散热单元。从机柜的前部将冷空气吸入机柜，通过机柜后部的风扇再将机柜中的热量带出机柜，形成一个前进后出的有效散热通道，达到降低机柜局部温度的目的。

　　2、玻璃门机柜散热解决方案

　　对于玻璃门机柜，温度控制风扇水平安装在机柜的后部侧立柱上，可在不同的高度安装多个风扇，在机柜内部形成一个自下而上的散热通道，将机柜中的热量通过机柜顶部排出。

　　3、单风扇安装

　　单风扇的意思就是只安装一个风扇，这时候我们就要选择单机箱风扇了。单机箱风扇因为只有一个出风口和一个入风口，所以只能相对的对流，将入风口安装在处理器的前方，再将出风口安装在处理器的后面，就能保证处理器的散热，以维持其低温。但是这种方式只能够对处理器散热，而对其他部件不起作用，因此这种方式要想降低机柜的整体温度就不太适合。

　　4、双风扇安装

　　双风扇的意思就是在机柜中安装两个风扇，这样就可以保证大面积的散热了。在安装的时候，可以在机柜的前方安装两个入风口，再在各个部件的背后安装好出风口，就可以保证内部热量及时的散发到外不去，保证机柜内部温度的稳定而又不高温。

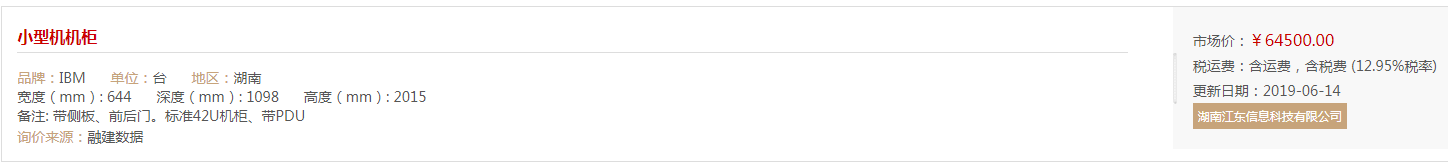

　　三、小型机柜的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
