信息面板价格：信息面板接法，信息面板尺寸

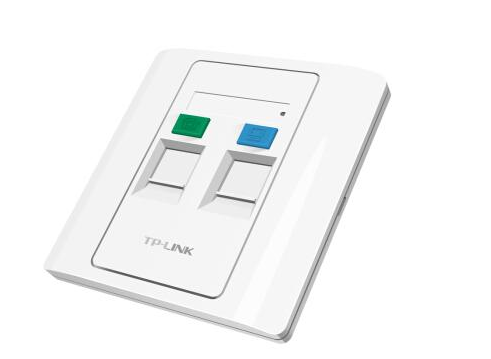

　　信息面板主要指的是用来连接网络信息和语音信息的插座面板，它可以搭配所有类型的信息模块使用，满足网络布线需求。双口信息面板还可以搭配语音模块，可满足电话语音应用需求。信息面板有单口、双口、四口等类型，面板的背面一般装有模块，单口信息面板只有一个信息模块，双口信息面板有一个信息模块和一个语音模块，四口信息面板则有两个信息模块和两个语音模块。

　　一、信息面板接法

　　第1步，把双绞线从布线底盒中拉出，剪至合适的长度。使用电缆准备工具剥除外层绝缘皮，然后，用剪刀剪掉抗拉线。

　　第2步，将信息模块的RJ-45接口向下，置于桌面、墙面等较硬的平面上。

　　第3步，分开网线中的4对线对，但线对之间不要拆开，按照信息模块上所指示的线序，稍稍用力将导线一一置入相应的线槽内。通常情况下，模块上同时标记有568A和568B两种线序，用户应当根据布线设计时的规定，与其他连接设备采用相同的线序，一般为T568B标准连接。否则必须标注清楚。

　　按照T568B标准连接方式时，信息插座引针(脚)与双绞线电缆线对分配情况如下：线对1(蓝-4，白蓝-5)，线对2(白橙-1，橙-2)，线对3(白绿-3，绿-6)，线对4(白棕-7，棕-8)。

　　第4步，将打线工具的刀口对准信息模块上的线槽和导线，垂直向下用力，听到“喀”的一声，模块外多余的线会被剪断。重复这一操作，可将8条芯线一一打入相应颜色的线槽中。

　　第5步，将模块的塑料防尘片沿缺口插入模块，并牢牢固定于信息模块上。模块端接完成。

　　第6步，将信息模块插入信息面板中相应的插槽内，再用螺丝钉将面板牢牢地固定在信息插座的底盒上即可完成信息插座的端接。

　　二、信息面板尺寸

　　1、86系列信息面板

　　86系列是指开关插座产品的长度为86毫米，宽度为86毫米。正方形的开关面板，大小跟我们的巴掌差不多大，是目前我们国内最常用的，款式也最多的面板，它的长度和宽度是86毫米x86毫米，这也是我们的国家标准。

　　2、120系列信息面板

　　120系列是指开关插座产品的长度为120毫米，宽度为78毫米。跟118型一样，自由组合，但是是竖向安装，也是由边框和功能件组合，但是尺寸会稍大一点，这种型号是这三种型号中用的比较少的，国内现在大部分是淅江一带会使用这类型号的开关面板。

　　120型开关面板有四种尺寸：120毫米x74毫米，可以装一个或两个功能件，也称为小盒;156毫米x74毫米，可以装三个功能件，也称为中盒;200毫米x74毫米，可以装四个功能件，也称为大盒;120毫米x120毫米，可以装四个功能件，也称为方盒，这个比较特殊，特别大个，是个正方形。

　　3、118系列信息面板

　　118系列是指开关插座产品的长度为118毫米，宽度为78毫米。长方形的开关面板，这种面板是自由组合型的，可以按自己的要求组合成任何功能的开关面板，它是由外壳边框和开关功能件，插座功能件或是电视电话电脑等弱电类功能件组合起来的，功能件可以选配，一般是横向安装。

　　118型开关面板有三种尺寸，纯称118型开关：118毫米x72毫米，可以装一个或两个功能件，也称为小盒;155毫米x72毫米，可以装三个功能件，也称为中盒;197毫米x72毫米，可以装四个功能件，也称为大盒。同样地，与之配套的暗盒也分三种尺寸，购买时要注意尺寸要与所装的暗盒配套，多大的暗盒也要装多大的开关面板，不然的话没办法安装的，这个对电工开的单要求的精确性比较高。

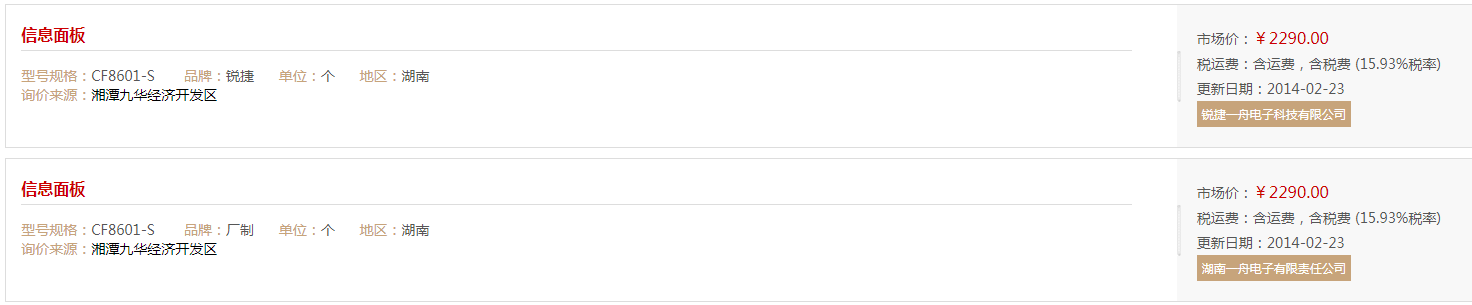

　　三、信息面板的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
