二合一避雷器价格：二合一避雷器接线方法

　　二合一防雷器可分成两大类，一种是基本的，网线端口和电源分离的二合一防雷器，互联网口的接线由四根通信电缆构成;另一种是集成一体化的，POE电源和互联网接口二合一防雷器，只有一个互联网口，它的接线由4根通信电缆和4根电源线构成。现在市面上还有一种专为监控系统摄像机量身打造的二合一防雷器，它采用多级串联式结构设计，具有多级防雷保护功能。

　　一、二合一避雷器接线方法

　　1、二合一避雷器接线要求

　　(1)对电源网络二合一防雷器接线之前要认准接口及连接方式。

　　(2)电源网络二合一防雷器串联在信号通道(外线)和被保护设备之间。

　　(3)接地可靠，地线力求短、粗、直，以减少分布电感对雷电泄放的影响。

　　(4)电源网络二合一防雷器的输入端(IN)与信号通道相接，输出端(OUT)与被保护设备相接，不可接反。安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。

　　(5)系统采用专用接地装置时，其接地电阻不得大于4Ω;采用综合接地网时，其接地电阻不得大于lΩ。

　　(6)给电源网络二合一防雷器安装接地线时应断开设备，避免因电焊等强电流从地线引入而损坏设备。

　　(7)电源网络二合一防雷器无需特别维护。当系统工作出现故障时，可拆除防雷器工作，若能恢复正常，则说 明电涌保护器也损坏，应更换电涌保护器。

　　2、二合一避雷器接线步骤

　　(1)在被保护设备的线路揭开前端分别按照相应线路串联接入防雷器，“OUT”为设备端，“IN”为进线端。

　　(2)电源部分连接：防雷器的标称电压应与被保护摄像机的电源工作电压要求想匹配，安装时根据安装示意图所示连接。电源线路的“L”为火线或者正极，“N”为零线或者负极

　　(3)网络信号的连接：输入点与信号通道继而口相连，输出端与视频摄像机相连，千万不要接反，接口必须要锁紧。

　　(4)将防雷器接地端与防雷地线作良好的电气连接。

　　(5)网络防雷器导线规格：连接导线不小于2.5平方，接地导线不小于6平方，导线要短、直。

　　二、二合一避雷器品牌

　　1、澳特安 监控设备RJ45防雷器

　　这款防雷器接口采用全铜铜针，杜绝一切接触不良。电源输入可DC12到AC220V宽电压，在使用过程中红灯开启表示防雷保护正常，如果红灯熄灭请及时更换防雷器。

　　2、艾尔盾AD/TW-2网络二合一防雷器

　　五星盾防雷器电源传输通道采用了两颗自恢复保险装置，可以有效的抵御雷击。电源和控制接线端子都采用了一线大厂产品，可以清晰地看到品牌和型号标识，做工扎实，连接稳定，使用可靠，反复插拔不会损坏。

　　3、雷巽源 电源视频二合防雷器

　　这款二合一防雷器 电路板 设计合理，布局紧凑，节省安装空间，用料扎实，采用防雷专用高可靠性电子元件。接地引线采用2.5平方毫米的纯铜芯优质线材，符合防雷规范要求， 防雷接地 端子采用密封处理，防水，防潮，防腐蚀。

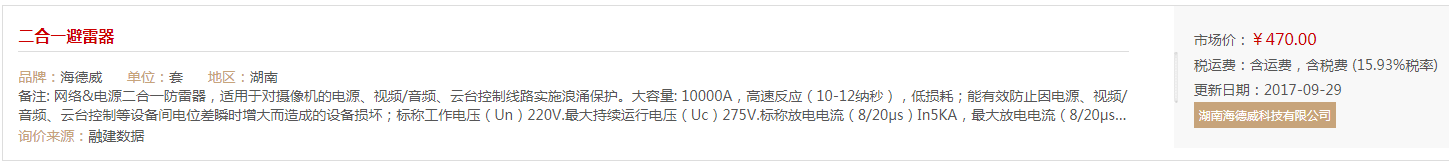

　　三、二合一避雷器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

　　融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
