防浪涌保护器价格：防浪涌保护器原理

　　防浪涌保护器也叫浪涌保护器或过电压保护器，英文简写为SPD。防浪涌保护器的主要作用是将强大的雷电流泄流入地，或者把窜入电力线、信号传输线的瞬时过电压限制在设备或系统能承受的电压范围内，以保护线路中的设备或系统不受冲击而损坏。防浪涌保护器维护流量大、残压低，并且反应速度快，采用最新灭弧技能，可以完全杜绝雷电引发的电气火灾。

　　一、防浪涌保护器原理

　　在电路保护解决方案中，雷击浪涌防护是电子工程师尤为关注的一个防护重点，浪涌也叫突波，顾名思义就是超出正常工作电压的瞬间过电压，浪涌保护器，也叫防雷器，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害，本质上讲，浪涌是发生在仅仅几百万分之一秒时间内的一种剧烈脉冲。

　　最原始的浪涌防雷保护器羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称“浪涌保护器”，20世纪20年代，出现了铝浪涌保护器，氧化膜浪涌保护器和丸式浪涌保护器，30年代出现了管式浪涌保护器，50年代出现了碳化硅防雷器，70年代又出现了金属氧化物浪涌保护器，现代高压浪涌保护器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。

　　浪涌保护器中的元件(压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容)是采用损耗自身的方式对冲击电流进行消解(发热,融化)，从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。抑制元件的自身寿命会因为反复承受电流冲击而缩短，SineTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了SineTamer的使用寿命。SineTamer约消解90%的过电压和过电流，剩余的10%则导入地下。

　　SPD并联于线路(L/N)与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

　　当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器(K1)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器(K2)迅速断开，防止SPD爆炸。K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色，提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关(SK)动作，输出故障告警信号。

　　二、浪涌保护器的安装方法

　　1、防浪涌保护器常规安装要求

　　浪涌保护器采用35MM标准导轨安装，对于固定式SPD，常规安装应遵循下述步骤：

　　(1)确定放电电流路径。

　　(2)标记在设备终端引起的额外电压降的导线。

　　(3)为避免不必要的感应回路，应标记每一设备的 PE导体。

　　(4)设备与SPD之间建立等电位连接。

　　(5)要进行多级SPD的能量协调。

　　(6)为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。

　　(7)一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。

　　2、防浪涌保护器接地线径选择

　　(1)数据线：要求大于2.5mm2 ;当长度超过0.5米时要求大于4mm2。YD/T5098-1998。

　　(2)电源线：相线截面积S≤16mm2时，地线用S;相线截面积16mm2≤S≤35mm2时，地线用16mm2;相线截面积S≥35mm2时，地线要求S/2。

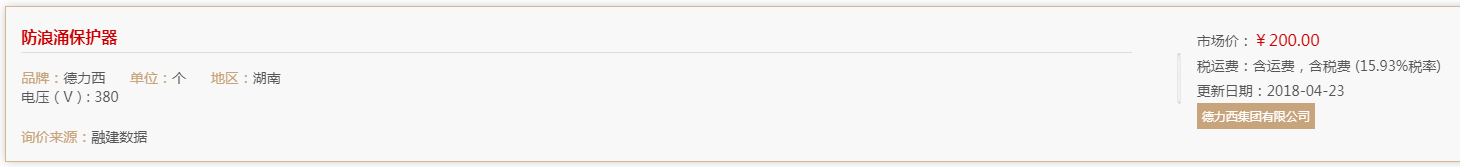

　　三、防浪涌保护器的市场价格参考
