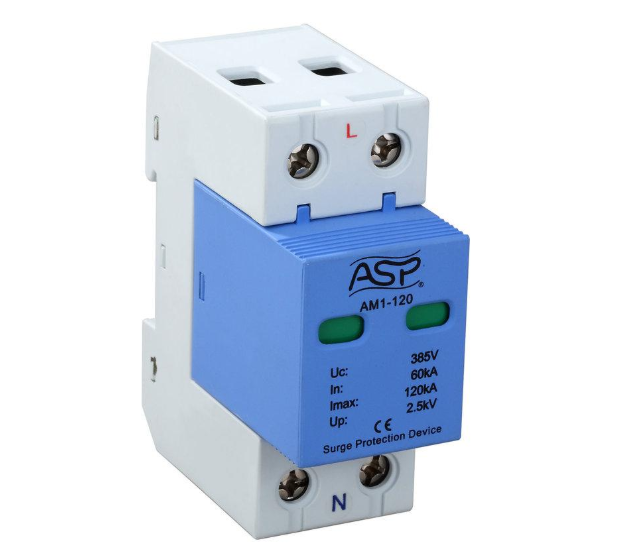

　　防雷模块是一种模块化的防雷器，做成模块状，卡在配套的底座上，底座通常是安装在导轨上的。防雷模块是用来泄放雷电流的，当遭遇雷击时，防雷模块在感应到线路上高压后瞬间把线路和“地”联通，将瞬间大电流引入大地释放掉，以保证用电设备的安全。防雷模块一般用于电力系统用电设备的安全防护，保障各种数字和模拟信号的运行安全。

　　一、防雷模块工作原理

　　防雷模块中的元件(压敏电阻MOV，硅雪崩二极管SAD、空气导管、大放电电容)是采用损耗自身的方式对冲击电流进行消解(发热、融化)，从而使导入地下的冲击电流在安全范围之内，不会形成二次反击。抑制元件的自身寿命会因为反复承受电流冲击而缩短，SineTamer采用了40模块和热、电熔断双保险、热分担算法等，确保了SineTamer的使用寿命。SineTamer约消解90%的过电压和过电流，剩余的10%则导入地下。

　　防雷模块并联于线路(L/N)与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作，故障显示窗口呈绿色，当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压短路到大地泄放，当该脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。

　　当防雷模块长期工作在超负荷工作状态，其性能劣化而发热到一定温度，模块中的热感断路器(K1)会自动断开避雷模块回路，保护电源电路工作不受影响，防止火灾发生，当线路感应过大雷电流时，过流断路器(K2)迅速断开，防止SPD爆炸。K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色，提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关(SK)动作，输出故障告警信号。

　　二、防雷模块怎么接

　　1、防雷模块以太网通信防雷模块可用于通讯设备网络接口的防雷，采用单路rj45标准网络接口，适合于安装在各通信网络设备的端口，起到防雷安全保护作用。

　　2、安装注意事项：防雷模块安装在被保护的进线端口，串接网络信号线路中，输入端接外部引线，输出端接被保护设备，同时必须将防雷模块上的“pe”引线与就近的大地端子可靠连接，确保防雷作用有效。

　　3、数字信号防雷模块用于rs232、rs485、rs422等端口的防雷，采用标准插口和端子接线形式，可串接在通信设备输入端，防雷模块的外部信号端接输入线，输出端接保护设备，pe端应于大地引线可靠连接。

　　4、模拟信号防雷模块根据、变送器、信号采集器的不同特点设计，可用于2至4线模拟信号线路的防雷。端子接线式防雷模块适应于室内安装;它主要是采用不锈钢材料的防雷模块适用于室外安装，具有防酸、防腐的全封闭结构。

　　5、视频组合防雷模块将视频信号防雷模块和交/直流防雷模块合为一体，成为摄像装置、监控系统和视频设备的新一代小型化、多功能组合防雷产品，采用新型防雷元件，构成多重保护电路，适用于各种设备的专用防雷装置和接口形式。

　　6、这里需要注意的是所有的防雷模块安装接线必须良好接地，定期做好安全检查，确保可靠防雷。

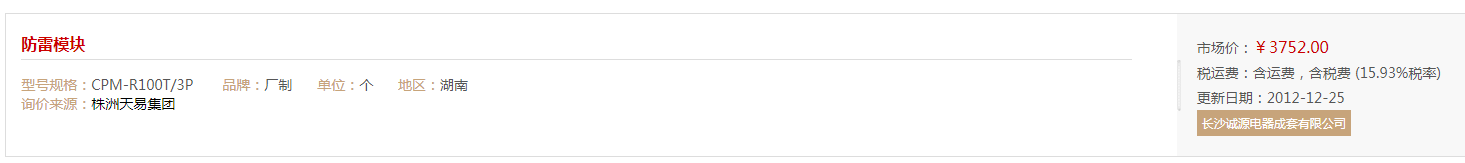

　　三、防雷模块的市场价格参考
