高压氧化锌避雷器价格：高压氧化锌避雷器安装

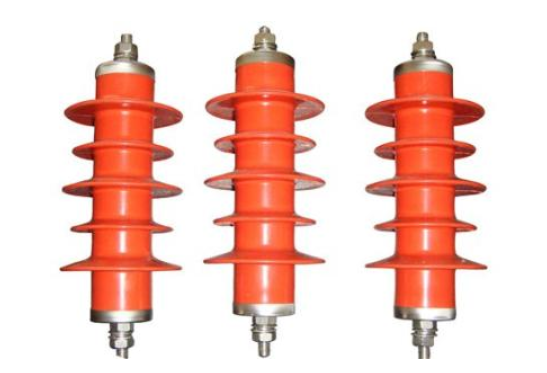

　　氧化锌避雷器是采用氧化锌材料制作而成，具有良好保护性能的避雷器。氧化锌避雷器利用了氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小，当雷电引起的过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的作用。高压氧化锌避雷器是指66KV以上等级的氧化锌避雷器系列，有1000kV、750kV、500kV、330kV、220kV、110kV、66kV七个等级。

　　一、氧化锌避雷器的分类

　　氧化锌避雷器按额定电压值来分类，可分为三类：

　　1、高压类：其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为1000kV、750kV、500kV、330kV、220kV、110kV、66kV七个等级。

　　2、低压类：其指3KV以下(不包括3kV系列的产品)的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。

　　3、中压类：其指3kV～66kV(不包括66kV系列的产品)范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。

　　二、高压氧化锌避雷器安装

　　1、高压氧化锌避雷器安装要求

　　(1)氧化锌避雷器的安装调整按供货厂家提供的安装说明书进行。

　　(2)避雷器安装高度距轨面连线中点7.0m。

　　(3)电连接线正线采用软铜绞线、站线采用单支软铜绞线，长度根据现场实测确定。电连接线安装不能过紧，张力不宜大于0.5KN，应考虑承力索温度变化时的伸缩量 (安装弛度值以1/2接触悬挂结构高度为宜，500～600mm)。

　　(4)电连接线与承力索并沟连接后，两端应进行绑扎。绑扎采用Φ1.6mm软态不锈钢线或铜本线进行，绑扎后应紧密不重叠。

　　(5)电连接线夹、设备线夹型号必须与线材型号匹配。承力索电连接线夹安装在距支柱中心2.0m处，接触线电连接线夹与承力索电连接线夹应在同一垂面上。

　　(6)氧化锌避雷器高压带电部份与回流线间距离应≥500mm，不足时应加长回流线肩架。

　　(7)氧化锌避雷器的安装应采用双接地。将避雷器底接地连线Φ10圆钢，长度现场测量确定，涂漆防腐。

　　2、高压氧化锌避雷器安装步骤

　　(1)施工准备

　　A、在材料库对氧化锌避雷器器做外观检查，确认符合标准后方可进行组装。

　　B、对绝缘子外观、连接线夹等金属配件外观质量进行检查，合格后方可使用。

　　(2)安装避雷器底座

　　A、按设计要求测量出底座安装位置，用记号笔标记位置。

　　B、安装避雷器底座，安装时，槽钢底座避雷器安装侧应稍高于支柱侧10～20mm，螺栓紧固牢靠且密贴于支柱。

　　C、安装氧化锌避雷器及防脱绝缘子， 相关要求如下：

　　a.氧化锌避雷器不得任意拆开，破坏密封和损坏元件。

　　b.避雷器的安装位置，尺寸及引线方式符合设计。

　　c.避雷器各连接处的金属接触表面除去氧化膜及油漆，并涂一层电力复合脂。

　　d.氧化锌避雷器的排气通道通畅。排出的气体不致引起相间或对地闪络，并不得喷及其他电气设备。

　　e.封锁点内安装避雷器引线，引线连接不应使端子受到超过允许的外力应力。承力索电连接线夹安装在距离安装氧化锌避雷器支柱中心2.0m左右，承力索与接触线间电连接引线安装为“C”型弧，“C”型弧圆心居于来车方向反侧，承力索、接触线电连接线夹应在同一垂面上。

　　D、避雷器接地体的安装方式采用双接地，接地电阻≤10欧。

　　E、完装完毕后，现场技术人员按照要求检查，合格后做好施工记录。

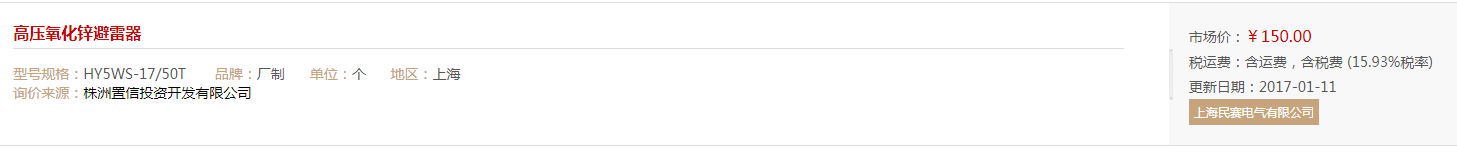

　　三、高压氧化锌避雷器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
