接地排的价格：接地排怎么安装？接地排接线示范

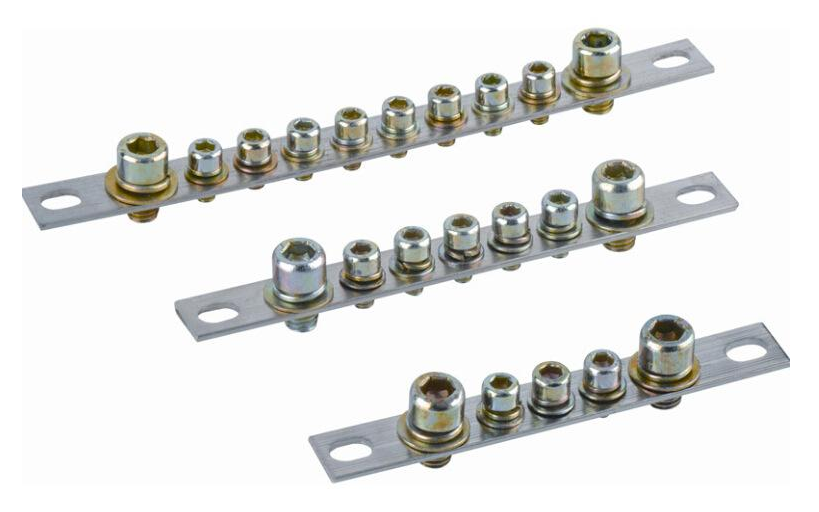

　　接地排也叫接地汇流排或接地铜排，它主要安装在机房到地网的地线前端，用来给机房里所有设备的接地线汇集排插。在内部防雷电气系统中，接地排的主要作用是均压，使设备间无电位差，就可以避免过电压造成的事故。接地排为接地导体和连接系统中的各个金属部件建立了一个等电系统，这个等电位系统的电压几乎为零，它可在发生雷电等过电流或其他故障时保护人员和设备的安全。

　　一、接地排怎么安装

　　1、在机房电源处安装单相电源防雷器(三级保护)。

　　2、静电地板下沿墙壁四周围一圈30*3铜排或制作成网格与静电地板多点连接(均压带、均压环)。

　　3、把机房室内(设备地线、电源地线、防雷器地线、可以导电的金属、静电地板、均压带等)用地线连接在接地铜排上(也叫接地汇流排、等电位接地排)起到等电位、均压作用，汇流排可以连接建筑柱子钢筋。

　　4、在汇流排固定一条25平方左右地线引出室外连接接地网。

　　5、机房防雷接地网制作：在室外挖一个环形或长形地网沟，在地网沟内放入接地模块或打入铜包钢接地棒，间距是2米左右一个，水平用镀锌扁铁焊接或铜芯地线连接)，然后均匀铺设降阻剂，加水保持地网内做够湿润，最后地网一端连接机房引出的地线(机房接地电阻规范要求4欧以下)机房防雷接地网可以和建筑地网连接组成联合地网。

　　二、接地排接线示范

　　1、逻辑接地

　　电子设备内部都有地电位存在，部分设备的地电位实际是虚空的，与外部没有任何电气的联系;但大部分尤其是国外的二次设备地电位有一个专门的接地连接位置，此时必须将这个接地连接位置与屏内接地排相连，这个地电位很多是和设备的外壳相连的，所以，必须把设备的外壳与屏内接地排连接。

　　2、安全接地

　　安全接地是指出于人身安全考虑，要求将二次设备机柜和柜内设备的外壳接地，要求用专用接地线接于屏内的接地排上。由于屏柜安装的槽钢支架与地网都是通过扁钢连接，这样所有设备都接在了地网上。

　　3、模拟量回路接地

　　模拟量回路接地是出于人身和设备安全的考虑，将设备TA、TV回路进行的接地。为防止这些回路的测量出现误差，对这些回路都要求一点接地。除相互之间有电气连接的TV或TA要求在控制室内一点接地外，其它独立的回路一般都要求在现场一点接地。

　　要求在现场一点接地，更多考虑了二次设备试验时，万一断开柜内的接地点可能造成二次回路失去接地点保护的因素，对防范站内单相短路接地时地电网的电位升高是不利的。因为一旦由于短路电流很大，接地电阻无法把电压升高控制在2000V内的话，可能会对二次设备输入回路的绝缘造成危害。一般二次设备的模拟量回路绝缘要求是2500V的耐压水平。

　　4、电缆屏蔽层接地

　　作为连接强电磁场环境(超高压交流开关场)的一次设备和高电磁防护要求的二次设备，电缆的屏蔽层接地问题一直受到比较多的关注。国内外对于屏蔽层应1点接地还是2点接地的还有争议。

　　从执行的标准看，对于连接一次设备和二次设备的电缆，要求屏蔽层2点接地;对于传送弱电模拟信号的电缆如监控系统设备间的信号或通信电缆要求采用屏蔽层1点接地的方式。

　　5、交流电源接地

　　交流电源接地是指使用交流工作电源的二次设备的电源接地。对交流电源的控制保护设备应避免单相交流电源受雷击或操作过电压的影响而导致设备异常，应采用隔离变压器的方式供电。

　　使用交流电源的设备基本集中于自动化和通信设备上。这部分设备由于一直采用普通民用的设备标准，没有考虑电厂或变电站比较强的电源干扰问题及直流供电方式，所以造成需要配置UPS电源(电源的蓄电池实际仍使用站内直流蓄电池)以及由此带来的一系列维护的问题。而这些设备内部都是直流工作电源，在订货时明确电源要求，完全可以采用直流供电的方式工作。

　　此外，部分保护和故障录波器在屏内安装了打印机。由于打印机启动时会在接地线上产生一个比较大的干扰信号，所以应注意其电源的接地线不能接在屏内的接地排上。

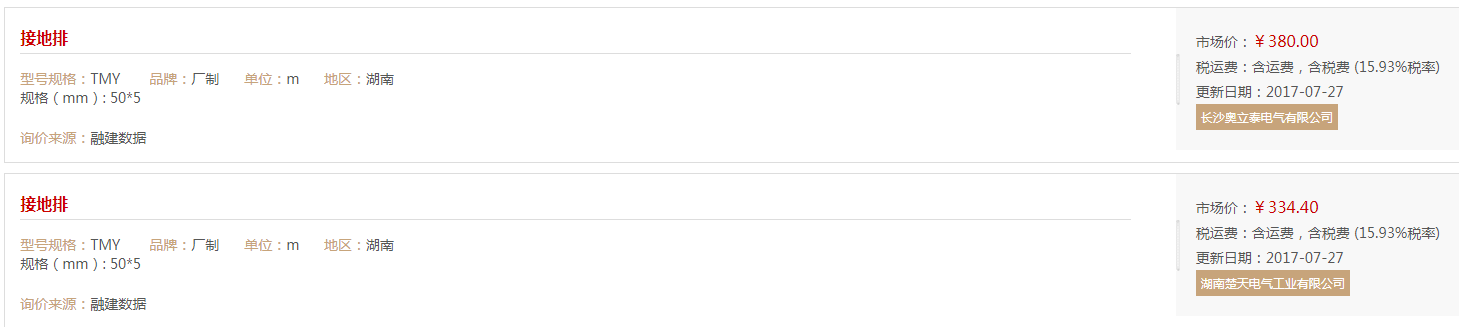

　　三、接地排的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
