控制信号防雷器价格：控制信号防雷器安装接线图

　　控制信号防雷器也叫工控信号防雷器，它主要用于工控系统数据控制信号、通讯专线、遥测信号、遥控信号的电涌保护，应用在雷击保护区1-2区和2-3区，用于保护敏感的高速通信网线路，使其免受雷电感应电压、电源干扰，静电放电等造成的损坏。控制信号防雷器一般应用于石油、化工、煤矿等易爆危险区域中安全电路和总线系统的电涌保护，如工控现场仪表、设备的粗细保护。

　　一、控制信号防雷器安装接线图

　　1、控制信号防雷器外壳由抗腐蚀不锈钢制成，可以旋入控制设备中来取代传统电缆密封存管，保护器的固定导线并联连接到控制设备终端，适用于LPZ1-2区。

　　2、控制信号防雷器串联在被保护设备与信号通道之间。

　　3、防雷器的输入端(IN)与信号通道相连, 输出端(OUT)与被保护设备输入端相连, 不能接反。

　　4、把控制信号防雷器的接地线与防雷系统地线可靠连接。

　　5、控制信号防雷器接地用尽可能最短的线连接。

　　6、控制信号防雷器无需特别维护。当系统工作出现故障怀疑防雷器时，可拆除防雷器后再检查，若还原到使用前的状态后系统恢复正常，则应更换防雷器。

　　7、控制信号防雷器在不超过要求的条件下安装是不需要长期维护的，只需系统例行维护;如在使用过程中，信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已经损坏，需维修或更换。

　　二、控制信号防雷器作用

　　目前，控制信号防雷器的应用逐渐广泛，这也体现了人们生活水平的一个提高。防雷器还可称之为电位连接器、过电压保护器、浪涌保护器、防雷保安器等，用于电源线防护的防雷器成为电源防雷器。

　　鉴于目前的雷电致损特点，在防雷整改中，基于防雷器防护方案是最简单、经济的雷电防护解决方案。信号防雷器的主要作用是瞬态现象时将其两端的电位保持一致或限制在一个范围内，转移有源导体上多余能量。

　　控制信号防雷器的一些主要技术参数：额定工作电压、额定工作电流，特批串并式电源防雷器的载流量。通流能力，防雷器转移雷电流的能力，以千安为单位，与波开开式有关。

　　控制信号防雷器在功能上可分为可防直击雷的防雷器和防感应雷的防雷器。

　　可防直击雷的控制信号防雷器通常用于可能被直击雷击中的线路保护，如LPZOA区与LPZ1区交界处的保护。用10/35μs电流波形测试与表示其通流能力。

　　防感应雷的控制信号防雷器通常用于不可能被直击雷击中的线路保护，如LPZOB区与LPX1区、LPZ1区交界处的保护。用8/20μs电流波形测试与表示其通流能力。

　　响应时间：控制信号防雷器防雷器对瞬态现象起控制作用所需的时间，与波形性质有关。

　　残压：控制信号防雷器对瞬态现象的电压限制能力，与雷电流幅值及波形性质有关。

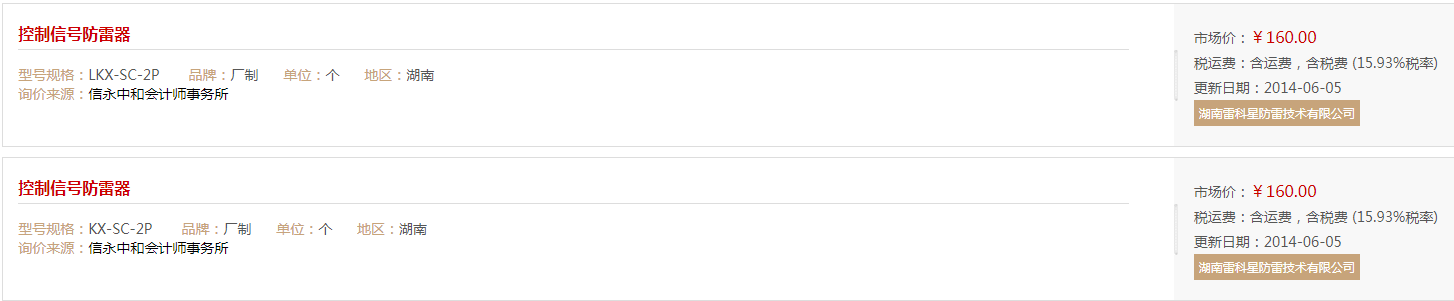

　　三、控制信号防雷器的市场价格参考
