线路避雷器价格：线路避雷器安装示意图

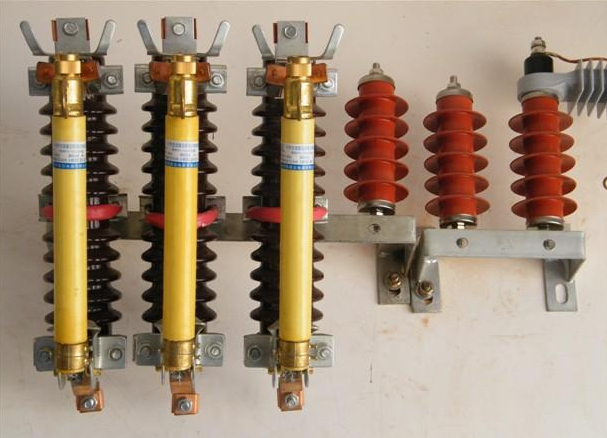

　　线路避雷器也叫线路型避雷器，它是为了降低电路系统因雷击故障引起的跳闸而专门设计的，一种悬挂安装于输电杆塔上的新型避雷器。线路避雷器主要用于6-220kV交流输变电线路，它可以限制传输线路的雷电过电压，提高传输线路耐雷水平，具有较大的过电压能量吸收能力。线路避雷器采用金属氧化物防雷材质，整体模压一次成形，具有良好的密封耐污、防爆防潮、安全防雷性能。

　　一、线路避雷器的分类

　　1、按电压等级又分为配电线路避雷器和输电线路避雷器。

　　2、线路避雷器按外套材料可分为瓷外套线路避雷器和合成外套线路避雷器。

　　3、按功能又分为主要用于限制雷电过电压的线路避雷器、主要用于限制操作过电压的线路避雷器或兼有限制雷电过电压及操作过电压的线路避雷器。

　　4、线路避雷器的基本结构主要为无间隙和外串间隙，其中外串间隙又分为绝缘支撑件间隙和纯空气间隙。绝缘配合或使用效果均证明有间隙、无间隙线路避雷器能有效防止绝缘子串闪络事故。

　　二、线路避雷器安装示意图

　　1、线路避雷器在安装前应严格按照规程开展交接试验。

　　2、安装支架伸出距离应满足避雷器与被保护绝缘子的安全距离大于大间隙距离的要求，并留有一定裕度，防止避雷器对绝缘子金具放电，如220kV线路避雷器与接地体的空气距离不低于1.9m。

　　3、线路避雷器安装支架可采用两根角钢靠背双并斜担在杆塔塔头主横担上或者采用槽钢、角钢结合的方式，采用的槽钢、角钢型号应满足避雷器承力要求，如安装220kV线路避雷器采用两根角钢应不低于L63×6，若采用槽钢、角钢结合的方式，槽钢不低于10号。

　　4、线路避雷器安装时，为保障间隙距离的有效性，避雷器尾端弧形电极长轴方向应与下方导线垂直。

　　5、线路避雷器纯空气间隙安装时应满足要求。

　　6、线路避雷器的计数器应选择具有大盘径、粗指针的计数器，以易于塔下查看读取数据，安装时计数器面板朝下。计数器安装时，通过软导线与避雷器接地端子相连，计数器朝向主横担侧，也可安装在杆塔塔头主横担上靠近避雷器侧的位置(打孔)，但距避雷器的位置不应超过2m。

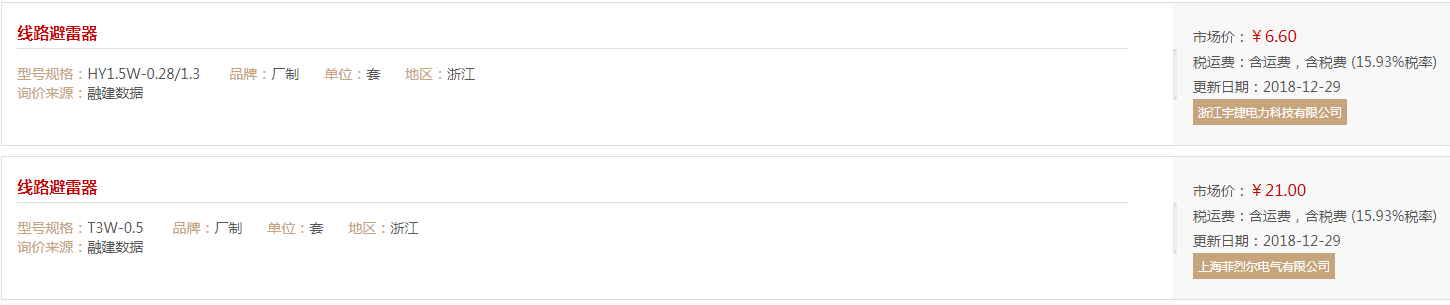

　　三、线路避雷器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
