电感磁环价格：电感磁环作用，电感磁环材质

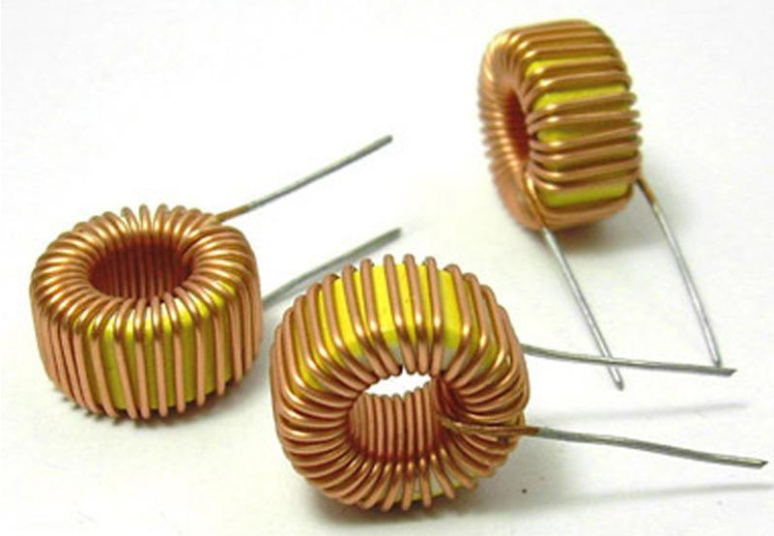

　　电感磁环通常是一种环状的导磁体，一般使用铁氧体材料(Mn-Zn)制成，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。电感磁环在不同频率下有不同的阻抗特性，它在低频时阻抗很小，当频率升高时，它的阻抗急剧升高，既能使正常有用的低频信号顺畅通过，又能很好地抑制高频干扰信号的通过，而且成本低廉。

　　一、电感磁环作用

　　1、电感磁环是一块环状的导磁体，电感磁环是电子电路中常用的抗干扰元件，对于高频噪声有很好的抑制作用。

　　2、电感磁环可促进通、直流阻交流，它可以对交流信号进行隔离、滤波，或与电容器、电阻器等组成谐振电路。电感磁环的作用还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等重要作用。

　　3、电感磁环在电路中除了滤波、抗震荡等作用，还有电感磁环的储能作用。

　　储能是电感磁环重要作用之一。当电感磁环在电路工作时，电流通过电感的漆包线，在漆包线的周围产生磁场。由于磁场的原因，磁芯会逐渐磁化，存储磁能。从而起到一种储能的作用。

　　而电感磁环的储能是为了什么呢?

　　当电路突然短路时，磁芯将会释放之前存储的磁能，当磁能经过漆包线时，根据法拉第磁生电原理，将会释放电流，随着磁能逐步减少直至电感磁环不再放电。电感磁环的储能作用能够更好保护电路中的元器件。

　　二、电感磁环材质

　　由于电感磁环属于高频磁性组件，中心的铁芯材料最是影响电感器之特性，如阻抗与频率、电感值与频率、或铁芯饱和特性等。以下将介绍几种常见的铁芯材料及其饱和特性之比较，以作为选择功率电感的重要参考：

　　1、铁氧体

　　一般高频电感所用的铁氧体铁芯是含有镍锌或锰锌之铁氧体化合物，属于矫顽磁力低的软磁类铁磁材料。图1为一般磁铁芯之磁滞曲线，磁性材料的矫顽磁力HC亦称为保磁力，系指当磁性材料已磁化到磁饱和后，使其磁化强度减为零时所需的磁场强度。矫顽力较低代表抵抗退磁能力较低，也意味着磁滞损失较小。

　　2、陶瓷芯

　　陶瓷芯是常见的电感材料之一，主要是用来提供线圈绕制时所使用的支撑结构，又被称为。因所使用的铁芯为非导磁材料，具有非常低的温度系数，在操作温度范围中电感值非常稳定。然而由于以非导磁材料为介质，电感量非常低，并不是很适合电源转换器的应用。

　　3、粉末铁芯

　　粉末铁芯亦属于软磁类铁磁材料，是由不同材料的铁粉合金或只有铁粉所制成，配方中有颗粒大小不同的非导磁材料，因此饱和曲线较为缓和。粉末铁芯多以环型呈现居多。

　　常见的粉末铁芯种类：

　　(1)铁镍合金(high flux)

　　铁镍合金铁芯是由铁及镍组合而成，相对磁导率约14～200，铁损及温度稳定性均介于MPP 及铁硅铝合金之间。铁镍合金铁芯的饱和磁通密度最高，约15000 高斯，且可耐受直流偏置电流较高，其直流偏置特性也较好。应用范围有功因修正、储能电感、滤波电感、返驰式转换器之高频变压器等。

　　(2)铁镍钼合金

　　铁镍钼合金简称MPP，相对磁导率约14～500，饱和磁通密度约7500高斯，比铁氧体的饱和磁通密度(约4000～5000 高斯)高出许多。MPP 具有最小的铁损，在粉末铁芯中，温度稳定性最好。当外加直流电流达饱和电流ISAT 时，电感值缓慢降低，不会急剧衰减。MPP的性能较佳，但成本较高，通常作为电源转换器之功率电感及EMI滤波之用。

　　(3)铁硅铝合金 (Sendust)

　　铁硅铝合金铁芯是由铁、硅、及铝组成之合金铁芯，相对磁导率约26～125。铁损介于铁粉芯与MPP及铁镍合金之间。饱和磁通密度比MPP高，约10500高斯。温度稳定性及饱和电流特性比MPP及铁镍合金稍微逊色，但较铁粉芯及铁氧体铁芯为佳，相对成本较MPP及铁镍合金便宜。多应用于EMI滤波、功因修正(PFC)电路及开关电源转换器之功率电感。

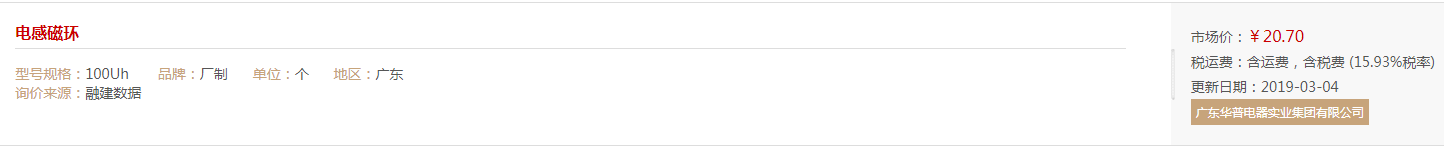

　　三、电感磁环的市场价格参考
