蝶式绝缘子价格：蝶式绝缘子和针式绝缘子区别

　　蝶式绝缘子也叫线轴绝缘子或瓷蝶式绝缘子，它通常是由优质陶瓷制成的绝缘子。基于陶瓷具有良好的绝缘性能，因此蝶式绝缘子是以最经济有效的方式满足了用电绝缘需求。此外，蝶式绝缘子能承受较高的温度和电流，是各种电器设备既要通电又要绝缘的最佳解决方案。蝶式绝缘子主要应用于低压电路系统中，它的负载分布更均匀，大大减少了瓷瓶重负载时断裂的可能性。

　　一、蝶式绝缘子型号

　　蝶式绝缘子型号主要有ED-1，ED-2，ED-3等，ED-1，ED-2，ED-3型碟式绝缘子基本适合低压任意导线。

　　低压蝶式绝缘子低压配电0.4kV，裸导线档距40～60m，绝缘导线档距30～50m。考虑到线径大小，25～35裸导线，绝缘导线使用ED-3;50～120裸导线，50～95绝缘导线使用ED-2;150及以上裸导线，120及以上绝缘导线使用ED-1。

　　1、ED-1适用于LJ185～240。

　　2、ED-2适用于LJ16～150。

　　3、ED-3使用于LJ14～180。

　　二、蝶式绝缘子和针式绝缘子区别

　　绝缘子是一种特殊的绝缘控件， 能够在架空输电线路中起到重要作用。早年间绝缘子多用于电线杆，慢慢发展于高型高压电线连接塔的一端挂了很多盘状的绝缘体，它是为了增加爬电距离的，通常由玻璃或陶瓷制成，就叫绝缘子。绝缘子不应该由于环境和电负荷条件发生变化导致的各种机电应力而失效，否则绝缘子就不会产生重大的作用，就会损害整条线路的使用和运行寿命。

　　瓷瓶绝缘子按形状分有针式绝缘子、鼓式绝缘子和蝶式绝缘子。各式绝缘子还根据其固定螺栓柱的长短有长柱瓷瓶和短柱瓷瓶之分。截面积较细的导线一般采用鼓式绝缘子配线，截面积较粗的导线则可采用针式或蝶式绝缘子配线。针式、鼓式和蝶式绝缘子中，蝶式绝缘子配线可适用的导线截面最粗，鼓式绝缘子配线可适用的导线截面最细。

　　当下，蝶式绝缘子常用于低压配电线路，既可以沿水平方向使用，也可以沿垂直方向使用;既可以用螺栓直接固定在电杆上，也可以用横担固定在电杆上。线轴绝缘子的锥形孔使负载分布更均匀，最大限度地减少了瓷瓶重负载时断裂的可能性。

　　在输电线路中，电线杆必须承受长直段电线的横向(水平)拉力。为了承受这种横向拉力，施工方往往使用耐张绝缘子。在低压线路(11kv以下)中，常常将蝶式绝缘子作为耐张绝缘子。然而，对于高压输电线路，则需使用针式或盘式绝缘子串，沿水平方向连接到横担上。当线路中的张力负荷非常高时，如在长跨径处，则需平行使用两条或两条以上的绝缘子串。

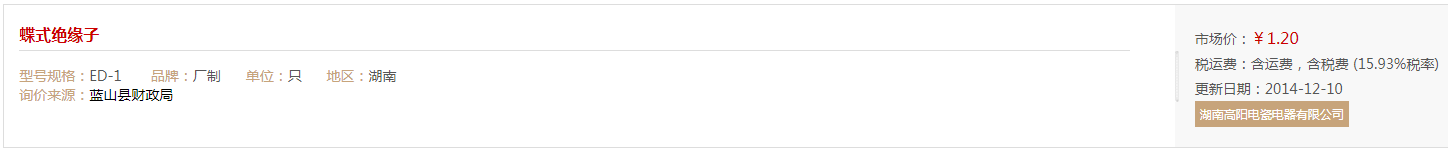

　　三、蝶式绝缘子的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
