容积式换热器价格：容积式换热器工作原理图

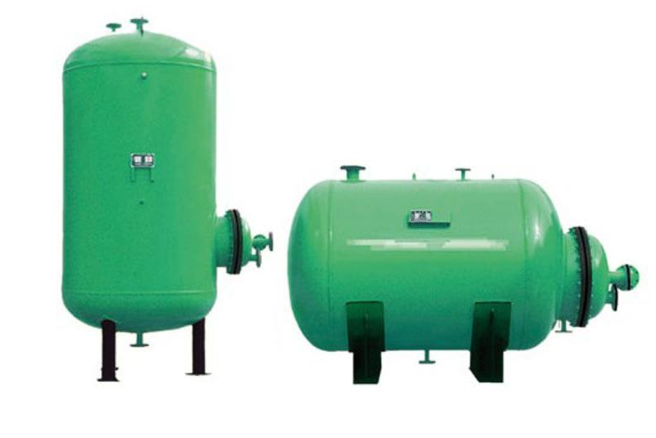

　　容积式换热器是一种进行热量交换的仪器，它可以利用冷、热流体交替流经蓄热室中的蓄热体表面，从而达到热量交换的目的。容积式换热器主要由器体、蒸汽盘管组件，蒸汽进出口、冷热水进出口等组成，蒸汽盘管通过法兰直接外接，具有节能、结构简单合理、换热效果好、使用寿命长等特点，有卧式、立式两种形式。

　　一、容积式换热器工作原理图

　　1、结构说明

　　关于容积式热交换器结构，简单来说就是“外面是水箱，内部是盘管”，但是大多数情况下，该设备是承压4-16公斤压力的，所以水箱采用容器板材，上下封头和中间圆筒都是根据设计承压进行选用板材的厚度。换热管一般为不锈钢或紫铜管。还是就是管箱，主管副管，管口法兰，仪表螺纹口，铭牌，吊耳，支座等结构组成。

　　2、工作原理

　　通过热传导和热对流的换热技术，将热源(蒸汽或高温水或高温水溶液)的热量通过不锈钢换热管将内部的热量传导到外部，并将外部的冷水(4-10摄氏度)加热升温到55-60摄氏度，通过管道输送到生活热水用水点或房间。容积式热交换器属于管壳式换热器或间壁式换热器，热源介质和冷水不直接接触或混合，而是通过不锈钢管壁进行热量传导，管外的水被加热后，热量通过热对流的方式传导，使之整个筒体内部的水升温。

　　如果需要精确控制出水温度，可以通过加装温控系统(含温度传感器、控制操作箱、自力式电动调节阀)，根据水温度，实时自动调节热源用量多少。

　　二、容积式换热器优缺点

　　在建筑内部热水供应中，传统容积式换热器是使用时间最长使用最多的换热设备。

　　1、优点

　　(1)结构简单，管理方便，可承受水压，噪声低。

　　(2)被加热水通过罐体阻力损失很小。由于冷水通过容积式换热器时过水断面很大，流速不到0.01m/s，阻力损失很小，一般只有0.1~0.2m，这对于保持用水点的冷热水供水压力平衡极为有利。

　　(3)对热媒要求不严。容积式换热器有较大的贮热容积，其供热负荷可按最大小时耗热量来计算，可将锅炉及管网负荷减半，大大节省了热媒供给系统的投资，同时热煤的使用相对均匀，有利于提高锅炉热效，延长其使用寿命。

　　(4)兼具换热、贮热功能。容积式换热器的换热管束上部是贮热部分，属同温热水区，贮热量大，能适应小时耗热量的变化;它能够为不均匀用水的热水供应系统提供一个较大的贮存与调节容积，以适应用水负荷变化;出水温度稳定，供水安全可靠。

　　2、缺点

　　(1)容积利用率低。传统容积式换热器的有效贮热容积为75%~80%，容积利用率低。

　　(2)传热效果差，一级换热难以满足使用要求。传统容积式换热器热媒流速低、流程短，传热系数K值低，换热很不充分。为此，一些工程设计不得不采用二级串联换热来满足使用要求。

　　(3)水质易受污染。罐体下部的变温区和冷水区，容易导致军团菌等细菌滋生，影响水质。

　　(4)体积大，占地面积大，一次投资高。卧式传统容积式换热器的罐体较长(2087~5875mm)，加上维修时为抽出换热管束所需的空间，占地很大，需要两台换热器串联使用时占地面积更是成倍增加。立式传统容积式换热器占地面积虽然不大，但是高度大(2050~3220mm)，耗钢材多，一次投资大。

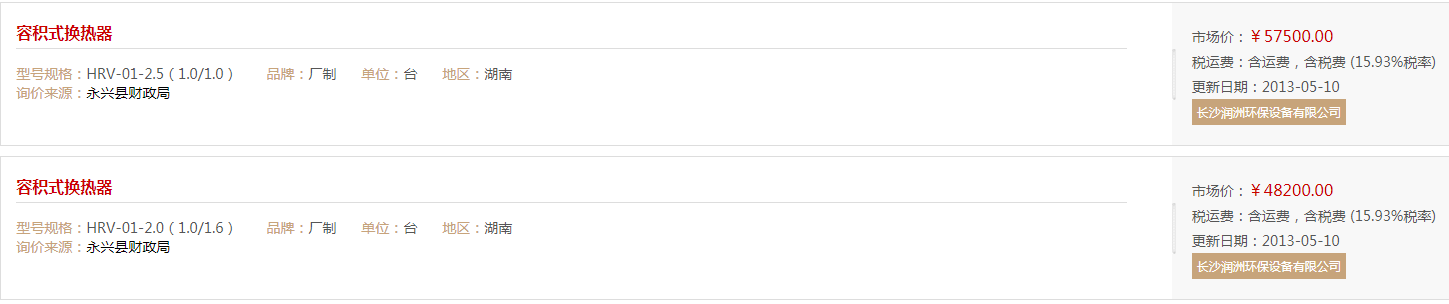

　　三、容积式换热器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
