避雷接地装置价格：避雷接地装置尺寸要求

　　避雷接地装置是避雷装置的重要组成部分，通过接地装置可以向大地泄放雷电流，还可以将防雷装置对地电压限制在安全范围内。避雷接地装置由接地极、避雷网、接地母线、避雷引下线、接地跨接线等组成。除独立的一体化避雷针外，在接地电阻满足要求的前提下，防雷接地装置可以和静电等其他接地装置共用。

　　一、避雷接地装置的组成

　　1、接地极

　　接地极是由钢管、角钢、圆钢、铜板或钢板制作而成，一般长度为2.5m，每组3~6根不等，直接打入地下，与室外接地母线连接。

　　2、避雷网

　　避雷网设置于建筑物顶部，一般采用圆钢作避雷网，一些建筑用不锈钢作避雷网，造价较高。根据规范要求，高层建筑中每隔3层设置均压环，均压环可利用圈梁钢筋或另设一根扁钢或圆钢于圈梁内作均压环，主要防止侧向雷电对建筑造成破坏。

　　3、接地母线

　　接地母线敷设分为户内和户外。户内接地母线一般沿墙用卡子固定敷设。户外接地母线一般埋设在地下，沟的挖填土方按上口宽0.5m，下底宽0.4m，深0.75m，每米沟长 0.34m3土方量。接地母线多采用扁钢或圆钢作为接地材料。

　　4、避雷引下线

　　避雷引下线是从避雷针或屋顶避雷网向下沿建筑物、构筑物和金属构件引下的导线。一般采用扁钢或圆钢作为引下线。目前大多数建筑物引下线设计利用构造柱内两根主筋作为引下线，与基础钢筋网焊接形成一个大的接地网。

　　5、接地跨接线

　　接地跨接线是指接地母线遇有障碍物(如建筑物伸缩缝、沉降缝)需跨越时的连接线，或是利用金属构件作接地线时需要焊接的连接线。

　　高层建筑多采用铝合金窗，为防止侧面雷击，损坏建筑物或伤人，按照规范要求，需要安装接地线与墙或柱主筋连接。

　　二、避雷接地装置尺寸要求

　　1、引下线截面锈蚀30% 以上者应予以更换。

　　2、引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

　　3、防直击雷的专设引下线距建筑物出入口或者人行道边沿不易小于3米。

　　4、采用多条引下线时，为了便于接地电阻和检查引下线、接地线的连接情况，宜在各引下线距地面高约1.8m处设断接卡。

　　5、引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。用钢绞线作引下线，其截面积不得小于25mm2。用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。

　　6、在易受机械损伤的地方，地面以下0.3m至地面以上1.7m的一段引下线应加竹管、角钢或钢管保护。采用角钢或钢管保护时，应与引下线连接起来，以减小通过雷电流时的电抗。

　　7、采用多条引下线时，第一类防雷建筑物和第二类防雷建筑物至少应有两条引下线，其间距离分别不得大于12m和18m;第三类防雷建筑物周长超过25m或高度超过40m时，也应有两条引下线，其间距离不得大于25m。

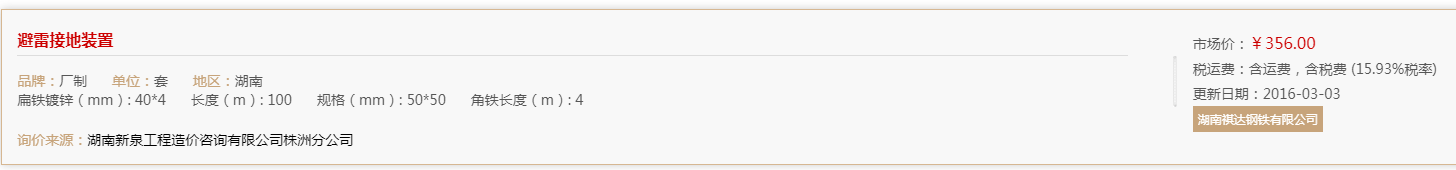

　　三、避雷接地装置的市场价格参考
