高压穿墙套管价格：高压穿墙套管安装方向

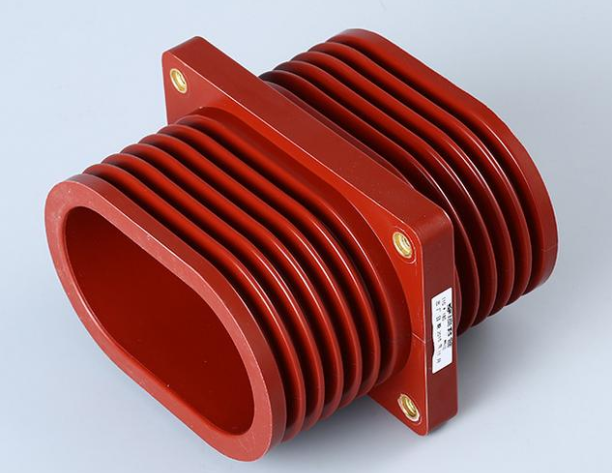

　　高压穿墙套管简称为高压穿墙管或墙体预埋管，它主要由瓷件、导电排(杆)、金属附件和安装法兰等组成。高压穿墙套管主要适用于额定电压(10～35)kV、频率(15～60)Hz的三相交流系统电站，和变电所配电装置上，供导电部分穿过隔板、墙壁或其它接地物，起绝缘支持和外部导线(母线)间固定连接使用。

　　一、高压穿墙套管安装方向

　　1、穿墙套管水平安装时法兰在墙外侧;垂直安装则法兰在上方。

　　2、进、出线双回路的穿墙套管为避免干扰，最小距离应相距2m以上。

　　3、穿墙套管中心距离，一般规定35kV为60em;10kV为45cm，如用于潮湿环境，应适当增大距离。

　　4、穿墙套管引线至户外地面的高度应尽量满足6.35kV不少于4m;110kV不少于5m;如高度不足2.5m时，必须装设固定围栏。

　　5、穿墙套管户外引线必须制作“U”形滴水弯头，如用绝缘导线，则要在“U”形弯头底部将绝缘切口以利泄水。

　　6、穿墙套管应根据连接导线(母排)选用相同材质的导电杆，如材质不同，必须通过铜一铝过渡板连接。

　　7、穿墙套管一般宜固定在厚度为8～20mm钢板上，并使孔径大于套管嵌入部位5mm以上;固定板为混凝土板时， 最大厚度不得超过50mm，而且不得将法兰埋人混凝土或抹灰层内。

　　8、对于额定电流在1500A以上的穿墙套管，不得装在混凝土板上。但装在钢板上时，由于钢为导磁体，当大电流通过套管导电杆，在钢板上形成闭合磁路，会产生很大的涡流、磁滞损耗而使钢板严重发热，将加速套管的绝缘介质老化。为此，可在钢板套管嵌入孔之间沿直径横向开出宽度为3～5mm的缝隙，将孔与孔之问在水平方向连通，然后再用非磁性材料(铜/铝或不锈钢)填焊缝隙，以增加环绕套管磁路的磁阻，从而减少损耗发热，有效地延长套管的使用寿命。

　　二、高压穿墙套管的用途和分类

　　1、高压母线和穿墙套管有连接线的原因

　　高压母线与穿墙套管之间应当采用软连接，这是防止建筑物墙体下沉时，造成母线与套管之间出现应力而使得连接损坏。但是一般采用母线伸缩节来连接，也可用连接线将高压母线和穿墙套管连接。

　　2、用途及分类

　　(1)穿墙瓷套管的各项性能符合GB12944.1《高压穿墙瓷套管技术条件》的规定。

　　(2)穿墙瓷套管用于电站和变电所配电装置及高压电器，供导线穿过接地隔板、墙壁或电器设备外壳，支持导电部分使之对地或外壳绝缘。

　　(3)穿墙瓷套管按其使用环境可分为户内和户外穿墙瓷套管。按穿过其中心的导体不同可分为母线穿墙瓷套管、铜导体穿墙瓷套管和铝导体穿墙瓷套管。

　　(4)当铜导体与母线直接相连时，易产生电化腐蚀，接触面温升过高而导致接头烧坏，影响设备寿命，故应采用铜铝过渡接头，但又给现场施工带来麻烦，采用铝导体瓷套管则可解决上述问题。

　　(5)户内、户外穿墙瓷套管是由瓷件、导电杆、两端金属附件及安装法兰装配而成。母线穿墙瓷套管是由瓷件、两端金属附件、母线夹板及安装法兰装配而成(母线夹板通常由用户按母线尺寸自配)。

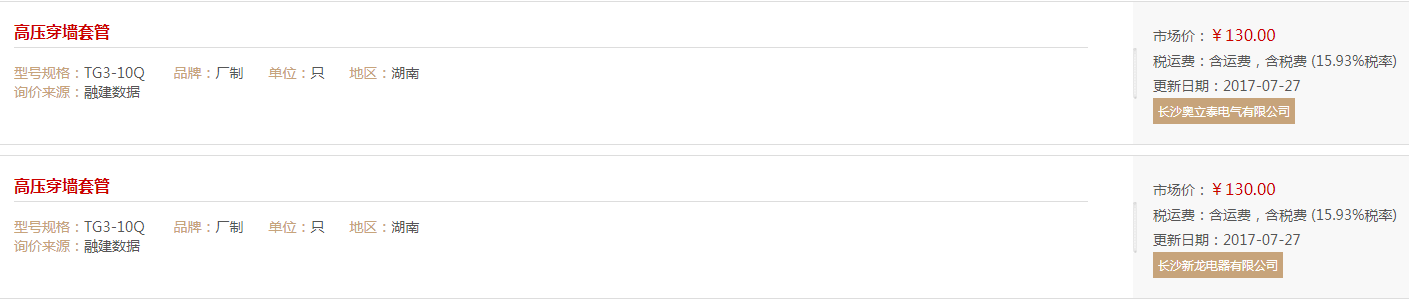

　　三、高压穿墙套管的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
