电源电涌保护器价格：电源电涌保护器接线原理图

　　电源电涌保护器主要应用于电流50/60HZ，额定电压220V至380V的供电系统或通信系统中，对电源系统遭受的间接雷电或静电、电气故障导致的瞬时过压电涌提供保护。电源电涌保护器可分为直流和交流电源电涌保护器，它们的外观相似，但是在功能上有所区别，分别为直流电源系统和交流电源系统进行防电涌保护。

　　一、电源电涌保护器接线原理图

　　1、配电柜或低压总开关柜内，并联在电源进线外，作为电源的第一级保护。

　　2、电源连接导线用不小于16mm2的多股铜线，接地线用不小于25mm2的多股铜线。连接线应尽量的短、直、粗，接地电阻：R≤4Ω。

　　3、模块结构防雷器前端应串联合适的熔断器或空开。

　　4、安装时必须断开电源，严禁带电操作，连接导线必须符合要求。

　　5、安装完毕后将模块插入到位，检查工作是否正常。

　　6、当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。

　　7、防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。

　　二、电源电涌保护器型号

　　现在防雷行业国家标准对电源电涌保护器的型号命名规则还没有硬性规定，所以各个厂家都自有型号，命名规格也是自由发挥。电源电涌保护器可分为直流电源防雷器和交流电源防雷器。

　　1、直流电源防雷器型号M40-48

　　M-----代表电源防雷器(电源浪涌保护器);

　　40----代表最大通流量(单位：KA);

　　48----代表标称工作电压。

　　2、交流电源防雷器型号M40B3+N

　　M-----代表电源防雷器(电源浪涌保护器);

　　40----代表最大通流量(单位：KA);

　　B-----代表最大持续工作电压代码;

　　3-----代表电压电阻模块数;

　　N-----代表带NPE模块。

　　其中最大持续工作电压对应代码分别如下：

　　A-----420V及以上;B-----385V;C-----320V;D-----275V;E-----160V;F-----110V;G-----85V。

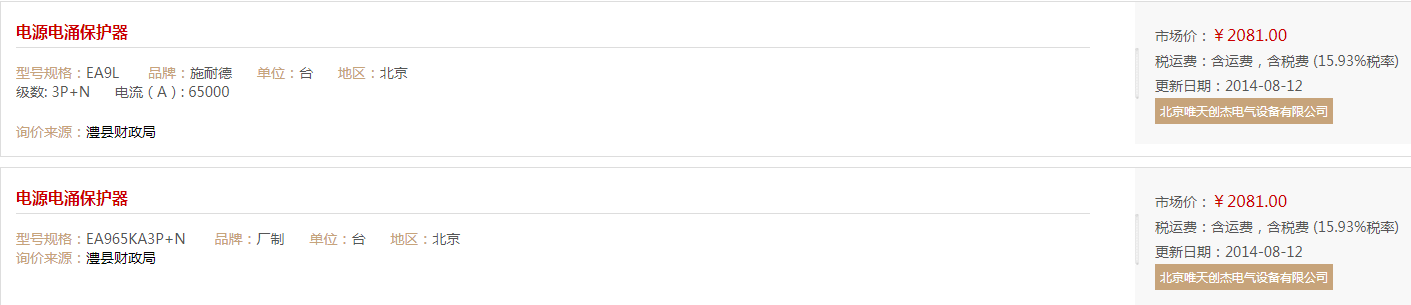

　　三、电源电涌保护器的市场价格参考
