控制保护器价格：控制保护器工作原理

　　控制保护器是一种高度整合的多功能一体化综合保护开关，它采用模块化设计的单一产品结构形式，集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器等设备的主要功能，在市场中的应用比较广泛。控制保护器由于集成多种元件于一体，因此具备单一元件不具备的功能，如产品生命周期预警功能等。

　　一、控制保护器的功能

　　1、剩余电流断路器功能：具有反时限剩余电流保护特性。

　　2、断路器功能：拥有短路瞬时动作和短路短延时保护等行为的功能。

　　3、起动器功能：可代替接触器和热继电器组合的起动器，控制电动机的直接起动。

　　4、接触器功能：额定工作电压380V、额定工作电流为0.8-630A，并在AC43和AC44使用类别下无需降容。

　　5、热继电器与过流继电器功能：具有完善、合理、连续的三段保护功能和电动机定时限起动保护功能，过载保护模型采用当前的双时间常数指数方程，能与被保护对象的允许过载特性相匹配，动作准确、可靠。

　　二、控制保护器工作原理

　　1、断相保护

　　当三相交流电源中任意一相断(缺)相时，相应的电感线圈失去感应电压。V1-V3中相应的三极管截止，此时断相指示灯LED1亮。给出断相指示。由于R5的阻值较小，其电压降低于保护器工作电压的1/3，所以NE556的TL1端获置位信号，Q1端输出高电平，继电器线圈K得电吸合，其常闭触点断开，切断自锁回路，KM保护器失电停止工作。由于V1、V2、V3的集电极与发射极串联连接，构成一个三输入端的与门电路，只要三个输入端中有一个输入电平为低，输出就截止。

　　2、过压保护

　　当电网电压升高时，电动机工作电流随之增加，于是L4产生的感应电压也同时增加，随后的保护过程与过载保护过程相同。使用电动机保护器时必须注意控制线路的接线问题，以确保机器的正常运行，根据电动机保护器原理来它可以代替断路器、接触器、热继电器、熔断器等低压电器的一项产品。

　　3、过载保护

　　当电动机过载时，电动机工作电流就会增加，同时L4产生的感应电压也增加，C4两端的电压也随之增加。该电压经RP1的滑动触点、R7、R9对C6进行充电，当C6两端电压大于稳压管DZ的稳压值4。7V时，NE556的TH2端获复位信号，Q2端输出低电平，运行指示灯LED3熄灭，过载指示灯LED2亮。这时，13脚D2端导通接地，C6通过R9开始放电。

　　当C6两端电压低于DZ稳压值时。TL2端又获置位信号。Q2端又输出高电平，D2端又截止，C6再次充电。当C6两端电压高于DZ稳压值时，TH2端再次获得复位信号，Q2端再次输出低电平。这样，D2、TL2、TH2、C6、R9等构成一个多谐振荡器，使运行指示灯LED3和过载指示灯LED2交替闪亮。

　　给出过载指示。与此同时，C5通过D7、R8、RP2、NE556的Q2端进行断续充电。随着充电电流的减小，C5负端的电压逐渐降低。当低于保护器工作电压时，NE556的TL1端获置位信号，Q1端输出高电平，K得电吸合，其常闭触点断开，KM、保护器失电停止工作。

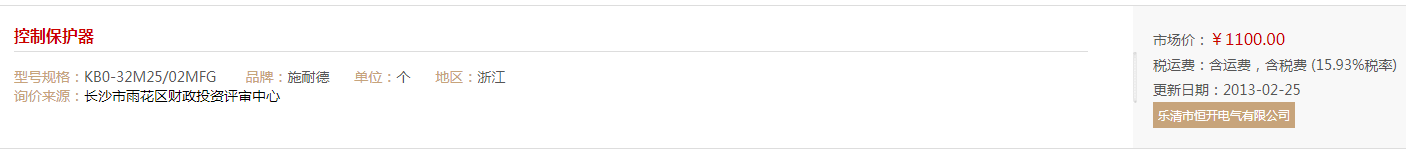

　　三、控制保护器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
