漏电保护器价格：漏电保护器型号规格

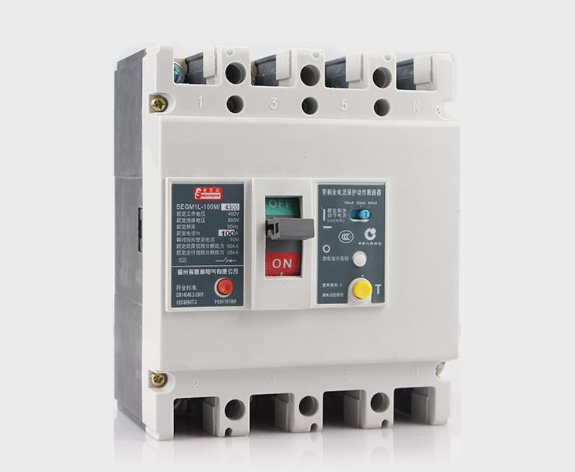

　　漏电保护器又叫触电保护器或漏电断路器，它主要是用来在设备发生漏电故障甚至产生人身触电危险时，能瞬时切断电路，防止故障造成的设备起火或者人身触电事故。漏电保护器还具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，在正常情况下，漏电保护器也可以作为线路的不频繁转换启动使用。

　　一、漏电保护器原理

　　在了解漏电保护器的主要原理前，有必要先了解一下什么是触电。触电指的是电流通过人体而引起的伤害。当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过;当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。

　　漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。

　　CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。副边线圈则接到“舌簧继电器”SH的线圈上。

　　所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通外电路。线圈断电后簧片释放，外电路断开。总而言之，这是一个小巧的继电器。

　　开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态;否则一松手就又断了。

　　舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。因为DZ就串在用户总电线的火线上，所以脱了扣就断了电，触电的人就得救了。

　　不过，漏电保护器之所以可以保护人，首先它要“意识”到人触了电。那么漏电保护器是怎样知道人触电了呢?如果没有触电的话，电源来的两根线里的电流肯定在任何时刻都是一样大的，方向相反。因此CT的原边线圈里的磁通完全地消失，副边线圈没有输出。如果有人触电，相当于火线上有经过电阻，这样就能够连锁导致副边上有电流输出，这个输出就能够使得SH的触电吸合，从而使脱扣线圈得电，把钩子吸开，开关DZ断开，从而起到了保护的作用。

　　值得注意的是，一旦脱了扣，即使脱扣线圈TQ里的电流消失也不会自行把DZ重新接通。因为没人帮它合上是无法恢复供电的。触电者离开，经检查无隐患后想再用电，需把DZ合上使其重新扣住，便恢复了供电。

　　二、漏电保护器型号规格

　　1、额定电压、频率：漏电保护器的额定电压有交流220V和交流380V两种，家庭生活用电力单相，故应选用额定电压为交流220V/50Hz的产品。

　　2、额定电流、过电流脱扣器额定电流：漏电保护器的额定电流主要有6、10、16、20、40、63、100、160、200、250、400A等多种规格。对带过电流保护的漏电保护器，同一等级额定电流下会有几种过电流脱扣器额定电流值。

　　在交流220V的工作电压下，用户可按1kW负载约有4.5～5A的电流来粗略估算漏电保护器的额定电流。过电流脱扣器额定电流的选择，应尽量接近家庭生活用电的实际电流。

　　3、极数：漏电保护器有2极、3极、4极三种，家庭生活用电应选2极的漏电保护器。

　　4、额定漏电动作电流：额定漏电动作电流是指在制造厂规定的条件下，保证漏电保护器必须动作的漏电电流值。漏电保护器的额定漏电动作电流主要有5、10、20、30、50、75、100、300、500、1000、3000mA等几种。其中小于或等于30mA的属高灵敏度;大于30mA而小于或等于100mA的属中灵敏度：大于1000mA的属低灵敏度。

　　家庭生活用电所选配漏电保护器，最主要的目的是为了防止人身触电，故应选用额定漏电动作电流小于或等于30mA的高灵敏度产品。事实上，如果能够作为人身保护的漏电保护器，当然地就能够成为漏电火灾和设备漏电损坏的保护。

　　5、额定漏电动作时间：额定漏电动作时间是指在制造厂规定的条件下，对应于额定漏电动作电流的最大漏电分断时间。单相漏电保护器的额定漏电动作时间，主要有小于或等于0.1秒、小于0.15秒、小于0.2秒等几种。小于或等于0.1秒的为快速型漏电保护器，用以防止人身触电为最主要目的的家庭用单相漏电保护器，应选用小于或等于0.1秒的快速型产品。

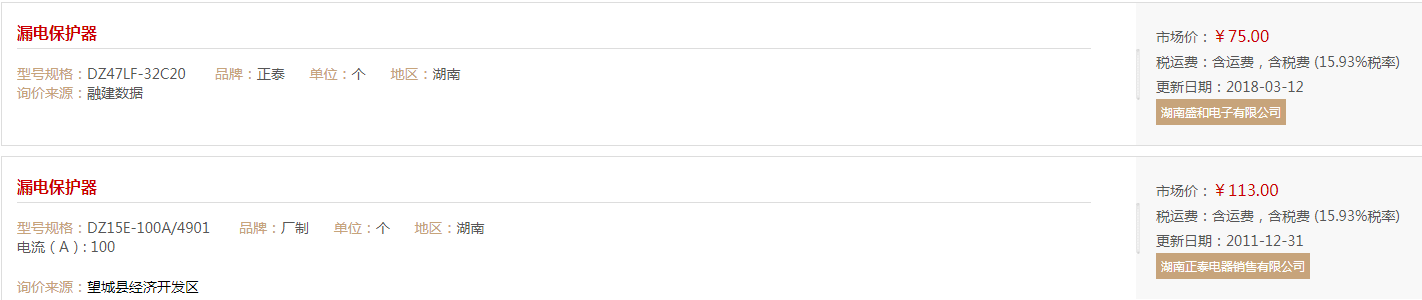

　　三、漏电保护器的市场价格参考
