综合保护器价格：综合保护器接线图

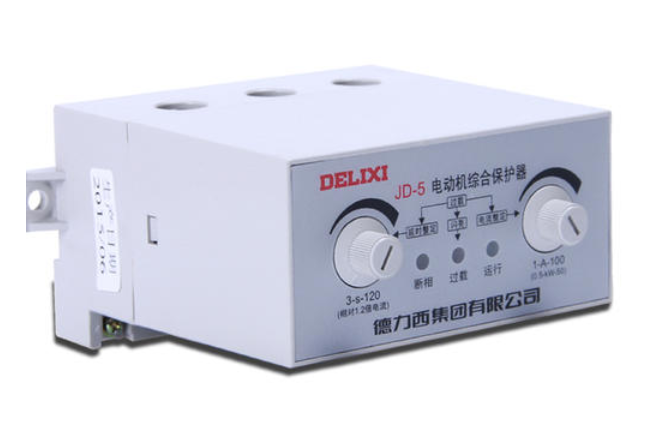

　　综合保护器是一款新型的综合多功能漏电保护器，它集中了继电器、断路器、交流接触器、缺相保护器、过欠压保护器、低压防雷击感应器等WGB系列保护产品的功能于一身，选择自动模式还可以达到智能化操作的目的。综合保护器外形美观体积小，性能强大应用广泛，而且还节省了安装空间，简化了接线步骤。

　　一、综合保护器的功能特点

　　1、综合保护器采用了数字滤波技术，增强了抗干扰能力，在线投运更加可靠。

　　2、综合保护器能在线路绝缘水平低，漏电电流较大且稳定性差的条件下运行。

　　3、综合保护器能自动区分缓变漏电和突变漏电(触电)进行保护。保留鉴相鉴幅技术中的优点，使三相漏电不平衡的情况下，各相对地突变漏电动作值具有一致性，消除了突变漏电动作过灵敏和不灵敏相。

　　4、数字显示自动分、合闸次数及手动分、合闸次数。给电力系统管理部门提供了现场操作人员的考核依据。

　　5、提供电压异常保护，如缺相、过压、欠压。

　　6节能效果显著：有效堵绝漏电流，降低线损。

　　7、能防止雷击感应高电压窜入低压线路，避免弱电设备损坏。

　　8、综合保护器可智能识别短时漏电和永久性故障，漏电故障短时间内消失时自动重合闸投运，遇永久性故障时自动闭锁。

　　9、可自动智能跟踪设置线路缓变漏电流上限安全值，也可人工设置缓变、突变漏电限定动作值。

　　10、使用寿命长。采用国外先进技术，率先解决了同类产品存在的使用寿命短的缺陷(则一般同类型保护器的电器寿命最高值100A为3000次，200A以上为1000次)。大大地减轻运行成本。

　　11、分断能力高。采用国外先进技术，率先解决了同类产品存在的分断能力太低的缺陷，分断电流可达65KA(则一般同类型保护器的分断电流最高值为10KA)，确保断路器(保护器)运行在重负载时分断的可靠性。

　　二、综合保护器接线图

　　1、安装前，必须检查综合保护器是否处于断开位置(红色指示钮凸出时处于分闸位置)，在合闸位置时应手动脱扣。

　　2、综合保护器应垂直安装(倾斜度≤5)，用螺钉通过安装孔固定。

　　3、用户根据负荷选择合适的导线。把导线接入综合保护器(铜芯软导线须配接铜接头)。综合保护器的上接线端为主电路的电源端，下接线端为出线端。电源中性线(零线)必须接在“N”端子，不接零线或辅助电源相(A相)线断相时，综合保护器将不能工作。

　　4、三相电源分别穿过上面的3个孔为主电路，另外还有4个接线柱，其中一组是常闭点，需要串接在控制回路里，剩下的2个接线柱接电源。

　　5、一台电机的接线方法：按下启动按钮以后，接触器自锁，电机和综合保护器同时工作。

　　6、两台电机的实物接线：2个接触器上端的进线电源并联，一台电机工作和两台电机工作电流肯定是不同的，所以根据负载的工作情况，要对综合保护器的参数提前设置。

　　7、安装、接线完毕，向综合保护器的电源端送电，此时绿色“电源”指示灯亮，红色“分闸”指示灯亮，综合保护器处于断开状态。按“合闸”按钮，综合保护器合闸，当综合保护器处于闭合状态时只有绿色“电源”指示灯亮。

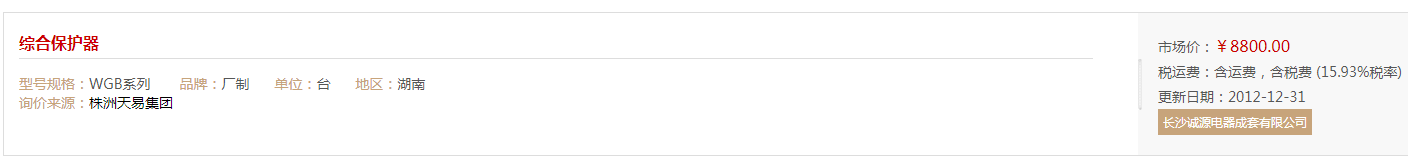

　　三、综合保护器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
